di-soric
Area light BEK-F100100-G1TI-IBS
Manufacturer part number: BEK-F100100-G1TI-IBS
Series: BEK-F100100
- Lighting type
- Area front light
- Emitting area
- 100 × 100 mm
- Light color
- Red, 625 nm
- Beam characteristic
- Diffuse
- Drive / supply
- 15 … 35 V DC (Supply Class 2), Integrierter Treiber
- Connection
- Connector, M12, 3-pin
Price and availability on request
Request this item directly by email
Not sure which model fits?
One of our staff will review your application and recommend the right configuration.
Have your application reviewedTechnical data
| Manufacturer part number | BEK-F100100-G1TI-IBS |
|---|---|
| Elektrische Merkmale: Betriebsspannung | 15 … 35 V DC (Supply Class 2) |
| Elektrische Merkmale: Leerlaufstrom (max.) | 250 mA (24 V DC) |
| Elektrische Merkmale: Leistung | 6.0 W (24 V DC) |
| Elektrische Merkmale: Verpolschutz | Yes |
| Mechanische Merkmale: Leuchtfläche | 100 x 100 mm |
| Mechanische Merkmale: Gehäuseabmaße | 130 x 160 x 15 mm |
| Mechanische Merkmale: Gehäuselänge | 160 mm |
| Mechanische Merkmale: Gehäusehöhe | 130 mm |
| Mechanische Merkmale: Gehäusebreite | 15 mm |
| Mechanische Merkmale: Gehäusematerial | Aluminum (black, anodized) |
| Mechanische Merkmale: Material | PC, opal diffus (Schutzoptik) |
| Zertifizierungen, Zulassungen: Schutzklasse | III, operation on safety extra-low voltage |
| Zertifizierungen, Zulassungen: Risikogruppe (DIN EN 62471) | Exempt group |
| Zertifizierungen, Zulassungen: Zulassungen | UL |
| Allgemeine Merkmale: Bauform | Backlight |
| Allgemeine Merkmale: Besonderheiten | Triggereingang |
| Ausgang, Eingang, Schnittstelle: Triggereingang High Pegel | 3.3 … 35.0 V |
| Ausgang, Eingang, Schnittstelle: Triggereingang Low Pegel | < 2.8 V |
| Optische Daten: Lichtquelle | LED |
| Optische Daten: Farbe | Red |
| Optische Daten: Wellenlänge | 625 nm |
| Optische Daten: Abstrahlwinkel FWHM | 120° |
| Anzeige, Bedienung: Regelung | Integrated power control |
| Anzeige, Bedienung: Anzeige | LED green - power indicator |
| Zeitverhalten: Einschaltverzögerung (Trig.) | 0.364 ms |
| Zeitverhalten: Ausschaltverzögerung (Trig.) | 0.220 ms |
| Umgebungsbedingungen: Schock-/Schwingbeanspruchung | 30 g, 11 ms / 10 … 55 Hz, 1.0 mm |
| Umgebungsbedingungen: Umgebungstemperatur Betrieb | 0 … +40 °C |
| Umgebungsbedingungen: Schutzart | IP 67 |
| Elektrischer Anschluss: Anschluss | Connector, M12, 3-pin |
| Zubehör: Anschlusskabel | VK … |
| Lighting type | Area front light |
| Beam characteristic | Diffuse |
| Operating mode | Continuous |
Data according to the manufacturer's documentation. The current manufacturer datasheet, quotation and order confirmation are authoritative. Errors and changes excepted.

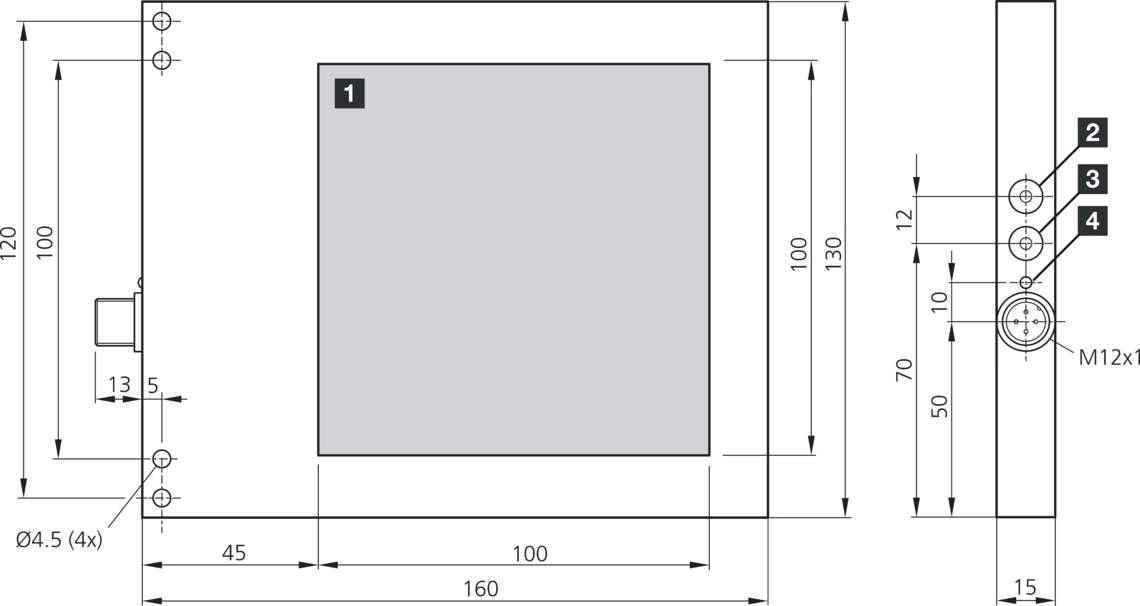

Dimensional drawing
Documents
- Download datasheet
Datasheet BEK-F100100-G1TI-IBS
Datasheet · DE · 734 KB
- Download
BEK-F100x100-GxTI-IBS (STP)
Technical drawing · DE · 308 KB
- Download
BEK-F100x100-GxTI-IBS (IGS)
Technical drawing · DE · 774 KB
Accessories
Power / I/O cables(8)
di-soric
Strom- / I/O-Kabel VKHM-W-2.54
Buchse, M12, 4-pin, A-coded · 2500 mm
di-soric
Strom- / I/O-Kabel VKHM-W-54
Buchse, M12, 4-pin, A-coded · 5000 mm
di-soric
Strom- / I/O-Kabel VKHM-W-104
Buchse, M12, 4-pin, A-coded · 10000 mm
di-soric
Strom- / I/O-Kabel VKHM-W-154
Buchse, M12, 4-pin, A-coded · 15000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-2.54
Buchse, M12, 4-pin, A-coded · 2500 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-54
Buchse, M12, 4-pin, A-coded · 5000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-104
Buchse, M12, 4-pin, A-coded · 10000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-154
Buchse, M12, 4-pin, A-coded · 15000 mm
Halterung / Stand(9)
di-soric
Grundhalter HS-GH-12-A
Grundhalter
di-soric
Grundhalter HS-GH-12
Grundhalter
di-soric
Kreuzverbinder HS-K-12-12-A
Kreuzverbinder
di-soric
Montagestange HS-S-12-100-V
Montagestange
di-soric
Montagestange HS-S-12-200-V
Montagestange
di-soric
Montagestange HS-S-12-500-V
Montagestange
di-soric
Klemmzylinder HS-KL-12-20-V
Klemmzylinder
di-soric
Sensorhalter SH-U1-12-150-V
Sensorhalter
di-soric
Sensorhalter HS-S-12-130-M10
Sensorhalter
Adapterring(1)
Description
Area lights with switchable continuous light are suitable for operation on a 24 VDC supply. They provide constant light intensity across a wide voltage range.
