BEK-1-D120-G0TI-IBS

di-soric

Dark-field light BEK-1-D120-G0TI-IBS

Manufacturer part number: BEK-1-D120-G0TI-IBS

Series: BEK-1

Illuminated area
Ø 120 mm?
Light color
Infrared, 870 nm
Drive / controller
10 … 35 V DC (Supply Class 2), Integrierter Treiber / Leistungsregelung
Connection
Connector, M12, 3-pin

Price and availability on request

Request this item directly by email

Not sure which model fits?

One of our staff will review your application and recommend the right configuration.

Have your application reviewed

Technical data

Manufacturer part numberBEK-1-D120-G0TI-IBS
Elektrische Merkmale: Betriebsspannung10 … 35 V DC (Supply Class 2)
Elektrische Merkmale: Leerlaufstrom (max.)200 mA (24 V DC)
Elektrische Merkmale: Leistung5.0 W (24 V DC)
Elektrische Merkmale: VerpolschutzYes
Elektrische Merkmale: Isolationsspannungsfestigkeit500 V
Mechanische Merkmale: LeuchtflächeØ 120
Mechanische Merkmale: Gehäuseabmaße170 x 200 x 15 mm
Mechanische Merkmale: DurchmesserØ 120 mm (Durchmesser)
Mechanische Merkmale: GehäusematerialAluminum (black, anodized)
Zertifizierungen, Zulassungen: SchutzklasseIII, operation on safety extra-low voltage
Zertifizierungen, Zulassungen: Risikogruppe (DIN EN 62471)Exempt group
Zertifizierungen, Zulassungen: ZulassungenUL
Allgemeine Merkmale: BauformDark field light
Allgemeine Merkmale: BesonderheitenTriggereingang
Ausgang, Eingang, Schnittstelle: Triggereingang High Pegel3.3 … 35.0 V
Ausgang, Eingang, Schnittstelle: Triggereingang Low Pegel< 2.8 V
Optische Daten: LichtquelleLED
Optische Daten: FarbeInfrared
Optische Daten: Wellenlänge870 nm
Optische Daten: Abstrahlwinkel FWHM30°
Anzeige, Bedienung: RegelungIntegrated power control
Anzeige, Bedienung: AnzeigeLED green - power indicator
Zeitverhalten: Einschaltverzögerung (Trig.)0.250 ms
Zeitverhalten: Ausschaltverzögerung (Trig.)0.050 ms
Umgebungsbedingungen: Schock-/Schwingbeanspruchung30 g, 11 ms / 10 … 55 Hz, 1.0 mm
Umgebungsbedingungen: Umgebungstemperatur Betrieb0 … +40 °C
Umgebungsbedingungen: SchutzartIP 67
Elektrischer Anschluss: AnschlussConnector, M12, 3-pin
Zubehör: AnschlusskabelVK …
Housing height200 mm

Data according to the manufacturer's documentation. The current manufacturer datasheet, quotation and order confirmation are authoritative. Errors and changes excepted.

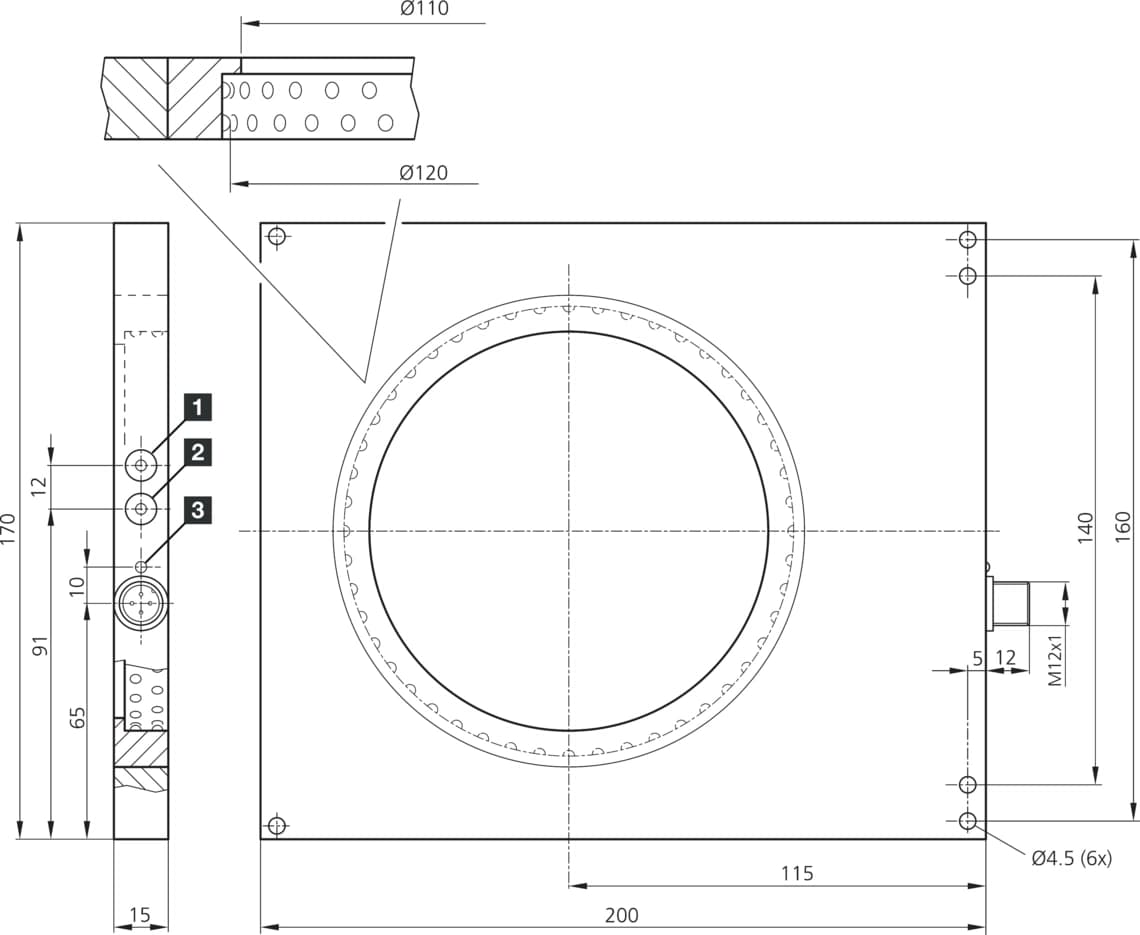

Dimensional drawing

BEK-1-D120-G0TI-IBS Maßzeichnung

Documents

  • Datasheet BEK-1-D120-G0TI-IBS

    Datasheet · DE · 1 MB

    Download datasheet

  • BEK 1-D120-GxTI-IBS (IGS)

    Technical drawing · DE · 2 MB

    Download

  • BEK 1-D120-GxTI-IBS (STP)

    Technical drawing · DE · 632 KB

    Download

  • BEK 1-D120 (DXF)

    Technical drawing · DE · 207 KB

    Download
Accessories

Description

Dark-field lights increase the contrast of surface defects, for example for quality checking. With these lights, the light is coupled in transversely to the camera's viewing direction. They are available in every light color relevant to the application and offer features such as trigger inversion and brightness adjustment.
