OPT-VCT50/2.8-0.17X V38 Objektiv
Hersteller-Artikelnummer: OPT-VCT50/2.8-0.17X
Serie: Coloretto-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 6k bei 7 µm µm
- Bildkreis
- Ø44 mm
- Abbildungsmaßstab
- 0,08 × | 0,17 × | 0,33 ×
- Brennweite
- 50 mm
- Arbeitsabstand
- 632 (0.08×) | 328.9 (0.17×) | 183.8 (0.33×)
- Anschluss
- V38 (V-Mount)
- Blende
- F2.8 - F16
- Verzeichnung
- 0,31 % (0,08×) | 0,08 % (0,17×) | 0,29 % (0,33×)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-VCT50/2.8-0.17X |
|---|---|
| Zeilenauflösung | 6k (7 µm) |
| Brennweite | 50 mm |
| Blende | F2,8 – F16 |
| Bildkreis | Ø44 mm |
| Anschluss | V38 |
| Gewicht | 0,15 kg |
| Abmessungen | Ø47,70 × 33,20 |
| Filtergewinde | M38×P0,5 |
| Betriebstemperatur | -20 °C – 60 °C |
| Verzeichnung | 0,31 % (0,08 ×) | 0,08 % (0,17 ×) | 0,29 % (0,33 ×) |
| Abbildungsmaßstab | 0,08 × | 0,17 × | 0,33 × |
| Arbeitsabstand | 632 (0,08 ×) | 328,9 (0,17 ×) | 183,8 (0,33 ×) |
| Auflagemaß | 38,5 (0,08 ×) | 42,6 (0,17 ×) | 50,2 (0,33 ×) |
| Objekt-Bild-Abstand | 704,1 (0,08 ×) | 405,1 (0,17 ×) | 267,6 (0,33 ×) |
| Koaxiale Einkopplung | nein |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

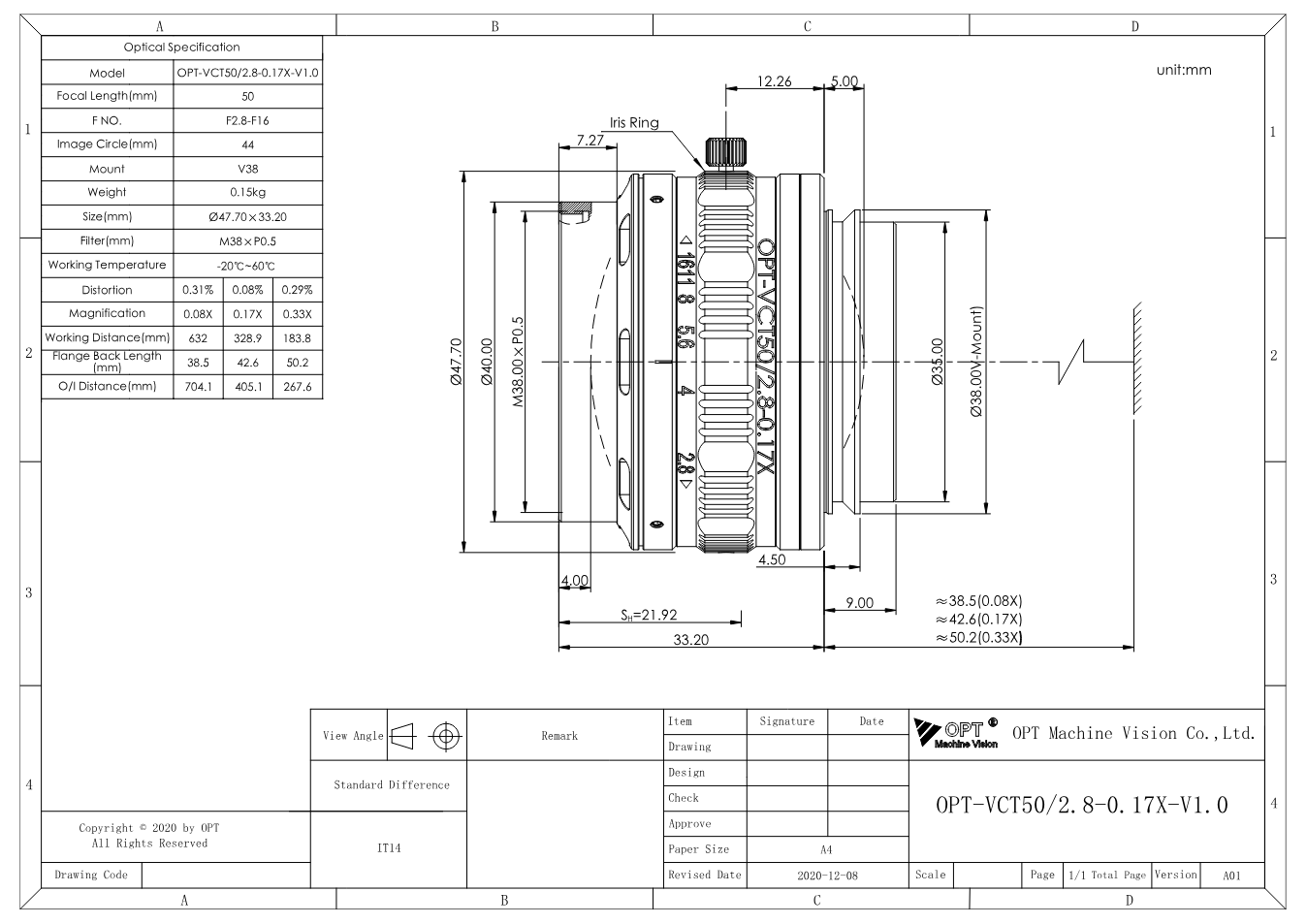

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-VCT50/2.8-0.17X (PDF)
Datenblatt · EN · 78 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-VCT50/2.8-0.17X
Datenblatt · EN · 2 MB
- Datenblatt herunterladen
Coloretto-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 30 MB
- Herunterladen
3D-Modell OPT-VCT50/2.8-0.17X (STEP)
Technische Zeichnung · EN · 4 MB
Beschreibung
OPT-VCT50/2.8-0.17X ist ein Zeilenkameraobjektiv aus der Serie „Coloretto-Zeilenobjektive“ von OPT: Brennweite 50 mm, Blende F2,8 - F16, Bildkreis Ø44 mm. Außerdem: Arbeitsabstand 632 (0,08 ×) | 328,9 (0,17 ×) | 183,8 (0,33 ×), V38.
Die Coloretto-Serie ist für Zeilenkameras mit 7-µm-Pixeln und Bildkreisen bis 30 mm gerechnet. Die achromatische Auslegung über 400 bis 700 nm hält Farbkanäle deckungsgleich, die relative Verzeichnung bleibt unter 0,6 %. Sie kommt an Zeilenkameras für Bahnware, Druck, Folien und Holz zum Einsatz - überall, wo Farbe und Geometrie gleichzeitig stimmen müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
