OPT-VCT20/4.5-0.10X V38 Objektiv
Hersteller-Artikelnummer: OPT-VCT20/4.5-0.10X
Serie: Coloretto-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 4k bei 7 µm µm
- Bildkreis
- Ø30 mm
- Abbildungsmaßstab
- 0,04 × | 0,1 × | 0,22 ×
- Brennweite
- 21 mm
- Arbeitsabstand
- 510.7 (0.04×) | 206.2 (0.10×) | 90.7 (0.22×)
- Anschluss
- V38 (V-Mount)
- Blende
- F4.5 - F16
- Verzeichnung
- 0,20 % (0,04×) | 0,60 % (0,10×) | 0,95 % (0,22×)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-VCT20/4.5-0.10X |
|---|---|
| Zeilenauflösung | 4k (7 µm) |
| Brennweite | 21 mm |
| Blende | F4,5 – F16 |
| Bildkreis | Ø30 mm |
| Anschluss | V38 |
| Gewicht | 0,14 kg |
| Abmessungen | Ø47,70 × 27,50 |
| Filtergewinde | M38×P0,5 |
| Betriebstemperatur | -20 °C – 60 °C |
| Verzeichnung | 0,20 % (0,04 ×) | 0,60 % (0,10 ×) | 0,95 % (0,22 ×) |
| Abbildungsmaßstab | 0,04 × | 0,10 × | 0,22 × |
| Arbeitsabstand | 510,7 (0,04 ×) | 206,2 (0,10 ×) | 90,7 (0,22 ×) |
| Auflagemaß | 30,5 (0,04 ×) | 31,8 (0,10 ×) | 34,3 (0,22 ×) |
| Objekt-Bild-Abstand | 568,7 (0,04 ×) | 265,5 (0,10 ×) | 152,5 (0,22 ×) |
| Koaxiale Einkopplung | nein |
| Objektivbauart | line scan |
| Objektivart | Zeilenobjektiv |
| Bauart | line scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

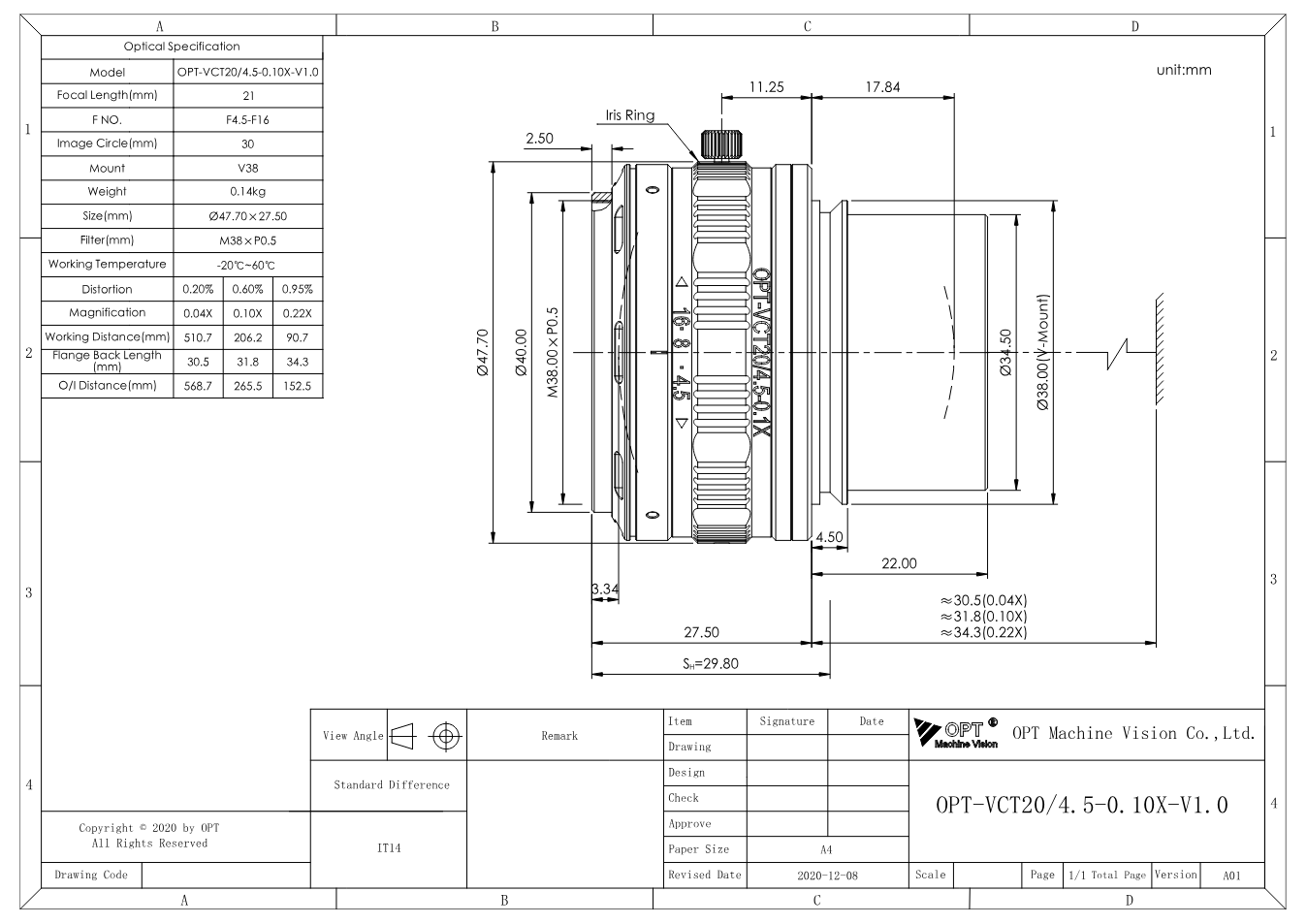

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-VCT20/4.5-0.10X (PDF)
Datenblatt · EN · 85 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-VCT20/4.5-0.10X
Datenblatt · EN · 1906 KB
- Datenblatt herunterladen
Coloretto-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 30879 KB
- Herunterladen
3D-Modell OPT-VCT20/4.5-0.10X (STEP)
Technische Zeichnung · EN · 1958 KB
Beschreibung
Mit Brennweite 21 mm, Blende F4,5 - F16, Bildkreis Ø30 mm gehört OPT-VCT20/4.5-0.10X zur Serie „Coloretto-Zeilenobjektive“ von OPT Machine Vision. Dazu kommen Arbeitsabstand 510,7 (0,04 ×) | 206,2 (0,10 ×) | 90,7 (0,22 ×), V38.
Die Coloretto-Serie ist für Zeilenkameras mit 7-µm-Pixeln und Bildkreisen bis 30 mm gerechnet. Die achromatische Auslegung über 400 bis 700 nm hält Farbkanäle deckungsgleich, die relative Verzeichnung bleibt unter 0,6 %. Sie kommt an Zeilenkameras für Bahnware, Druck, Folien und Holz zum Einsatz - überall, wo Farbe und Geometrie gleichzeitig stimmen müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
