OPT
OPT-MCT50/4.0-0.17X M42 Objektiv
Hersteller-Artikelnummer: OPT-MCT50/4.0-0.17X
Serie: Coloretto-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 4k bei 7 µm µm
- Bildkreis
- Ø30 mm
- Abbildungsmaßstab
- 0,04 – 0,33 ×
- Brennweite
- 50 mm
- Arbeitsabstand
- 137 – 1235,6 mm
- Anschluss
- M42
- Blende
- F4.0 - F22
- Verzeichnung
- 0,70 % | 0,08 % | 0,56 %
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-MCT50/4.0-0.17X |
|---|---|
| Zeilenauflösung | 4k (7 µm) |
| Brennweite | 50 mm |
| Arbeitsabstand | 137,0 – 1235,6 mm |
| Blende | F4,0 – F22 |
| Abbildungsmaßstab | 0,04 – 0,33 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø30 mm |
| Verzeichnung | 0,70 % | 0,08 % | 0,56 % |
| Auflagemaß | 12 mm |
| Objekt-Bild-Abstand | 1332,5 mm | 383,2 mm | 248,6 mm |
| Anschluss | M42 |
| Gewicht | 0,2 kg |
| Objektivbauart | Zeilenkameraobjektiv |
| Auflösungsvermögen | 7 µm |
| Abmessungen | 63 × 99,7 |
| Betriebstemperatur | -20 °C – +60 °C |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

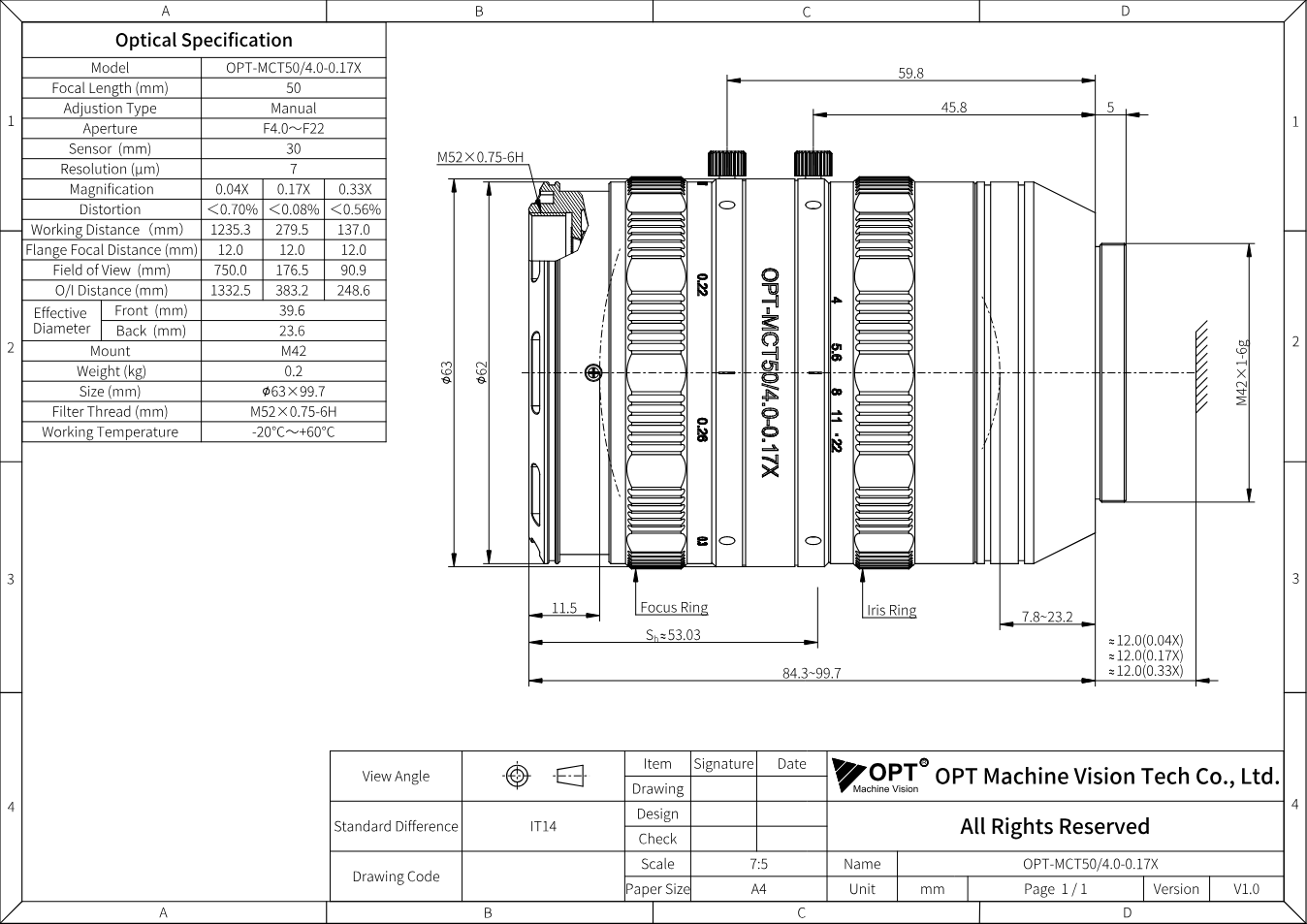

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-MCT50-4.0-0.17X (PDF)
Datenblatt · EN · 203 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-MCT50-4.0-0.17X
Datenblatt · EN · 1685 KB
- Datenblatt herunterladen
Coloretto-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 30879 KB
- Herunterladen
3D-Modell OPT-MCT50-4.0-0.17X (STEP)
Technische Zeichnung · EN · 7617 KB
Beschreibung
Das OPT-MCT50/4.0-0.17X steht in OPTs Serie „Coloretto-Zeilenobjektive“ für Brennweite 50 mm, Blende F4,0 - F22, Bildkreis Ø30 mm. Weitere Eckdaten: Arbeitsabstand 137,0 - 1235,6 mm, M42.
Die Coloretto-Serie ist für Zeilenkameras mit 7-µm-Pixeln und Bildkreisen bis 30 mm gerechnet. Die achromatische Auslegung über 400 bis 700 nm hält Farbkanäle deckungsgleich, die relative Verzeichnung bleibt unter 0,6 %. Sie kommt an Zeilenkameras für Bahnware, Druck, Folien und Holz zum Einsatz - überall, wo Farbe und Geometrie gleichzeitig stimmen müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
