OPT-MCT40/4.5-0.08X M42 / M58 / M72 Objektiv
Hersteller-Artikelnummer: OPT-MCT40/4.5-0.08X
Serie: Coloretto-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 8k bei 7 µm µm
- Bildkreis
- Ø60 mm
- Abbildungsmaßstab
- 0,01 × | 0,08 × | 0,26 ×
- Brennweite
- 40 mm
- Arbeitsabstand
- 4146.4 (0.01×) | 522.4 (0.08×) | 162.7 (0.26×)
- Anschluss
- M42 / M58 / M72
- Blende
- F4.5 - F22
- Verzeichnung
- 0,35 % (0,01×) | 0,22 % (0,08×) | 1,60 % (0,26×)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-MCT40/4.5-0.08X |
|---|---|
| Zeilenauflösung | 8k (7 µm) |
| Brennweite | 40 mm |
| Blende | F4,5 – F22 |
| Bildkreis | Ø60 mm |
| Anschluss | M42 / M58 / M72 |
| Gewicht | 0,53 kg |
| Abmessungen | Ø78,00 × 57,20 |
| Filtergewinde | M65×P0,75 |
| Betriebstemperatur | -20 °C – 60 °C |
| Verzeichnung | 0,35 % (0,01 ×) | 0,22 % (0,08 ×) | 1,60 % (0,26 ×) |
| Abbildungsmaßstab | 0,01 × | 0,08 × | 0,26 × |
| Arbeitsabstand | 4146,4 (0,01 ×) | 522,4 (0,08 ×) | 162,7 (0,26 ×) |
| Auflagemaß | 46,5 (0,01 ×) | 46,5 (0,08 ×) | 46,5 (0,26 ×) |
| Objekt-Bild-Abstand | 4250,3 (0,01 ×) | 629,3 (0,08 ×) | 277 (0,26 ×) |
| Koaxiale Einkopplung | nein |
| Objektivbauart | Zeilenkameraobjektiv |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

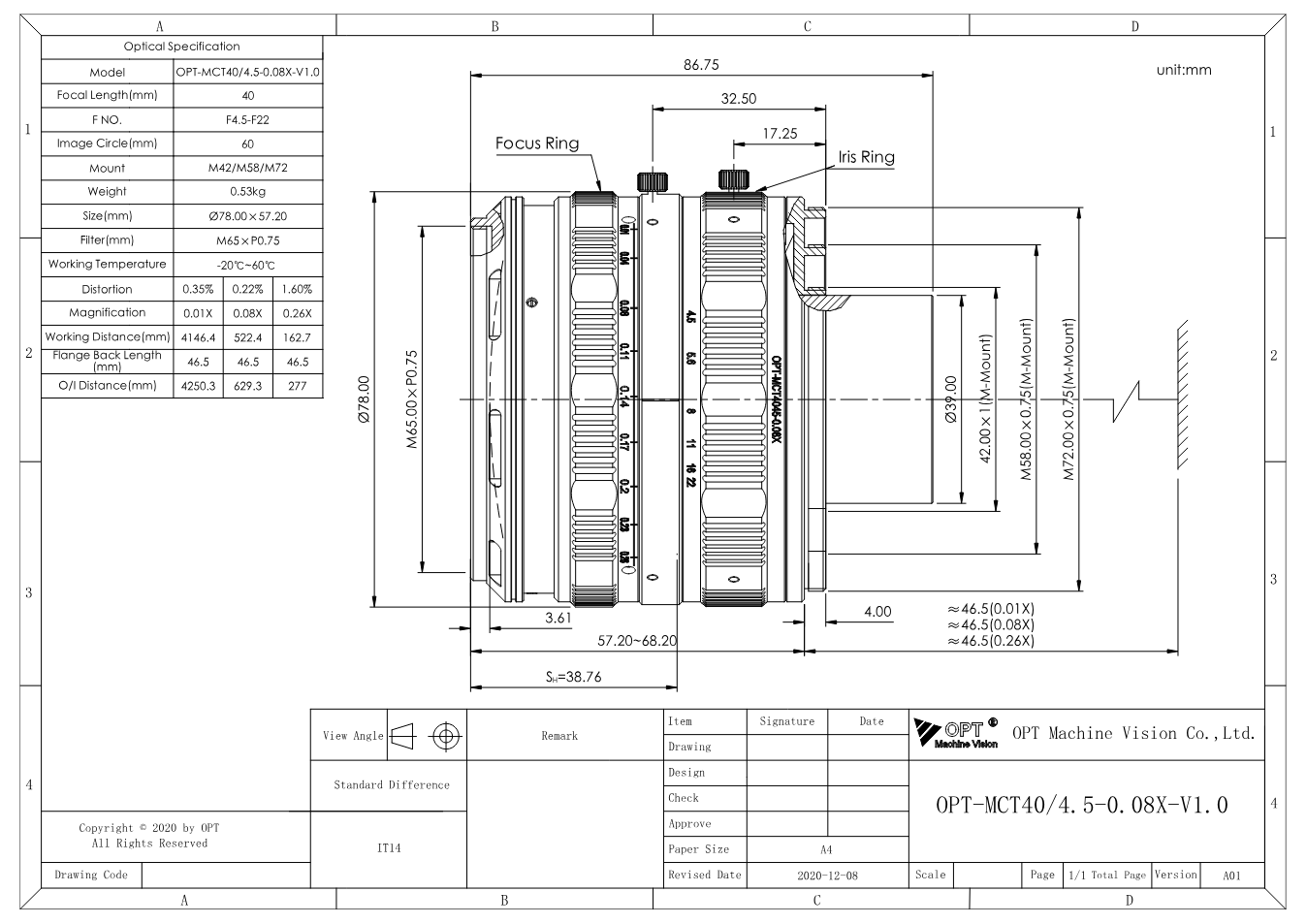

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-MCT40/4.5-0.08X (PDF)
Datenblatt · EN · 115 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-MCT40/4.5-0.08X
Datenblatt · EN · 1 MB
- Datenblatt herunterladen
Coloretto-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 30 MB
- Herunterladen
3D-Modell OPT-MCT40/4.5-0.08X (STEP)
Technische Zeichnung · EN · 9 MB
Beschreibung
Mit Brennweite 40 mm, Blende F4,5 - F22, Bildkreis Ø60 mm gehört OPT-MCT40/4.5-0.08X zur Serie „Coloretto-Zeilenobjektive“ von OPT Machine Vision. Weitere Eckdaten: Arbeitsabstand 4146,4 (0,01 ×) | 522,4 (0,08 ×) | 162,7 (0,26 ×), M42 / M58 / M72.
Die Coloretto-Serie ist für Zeilenkameras mit 7-µm-Pixeln und Bildkreisen bis 30 mm gerechnet. Die achromatische Auslegung über 400 bis 700 nm hält Farbkanäle deckungsgleich, die relative Verzeichnung bleibt unter 0,6 %. Sie kommt an Zeilenkameras für Bahnware, Druck, Folien und Holz zum Einsatz - überall, wo Farbe und Geometrie gleichzeitig stimmen müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
