OPT-MCT28/4.0-0.10X M42 Objektiv
Hersteller-Artikelnummer: OPT-MCT28/4.0-0.10X
Serie: Coloretto-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 4k bei 7 µm µm
- Bildkreis
- Ø30 mm
- Abbildungsmaßstab
- 0,01 × | 0,1 × | 0,28 ×
- Brennweite
- 28 mm
- Arbeitsabstand
- 2794.0 (0.01×) | 275.9 (0.10×) | 95.9 (0.28×)
- Sichtfeld
- 3000,0 (0,01X) | 300,0 (0,10X) | 107,1 (0,28X)
- Anschluss
- M42
- Blende
- F4.0 - F22
- Verzeichnung
- <0,55 % (0,01×) | <0,5 % (0,10×) | <0,4 % (0,28×)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-MCT28/4.0-0.10X |
|---|---|
| Zeilenauflösung | 4k (7 µm) |
| Brennweite | 28 mm |
| Einstellung | manuell |
| Blende | F4,0 – F22 |
| Bildkreis | Ø30 mm |
| Auflösungsvermögen | 7 µm |
| Abbildungsmaßstab | 0,01 × | 0,10 × | 0,28 × |
| Verzeichnung | <0,55 % (0,01 ×) | <0,5 % (0,10 ×) | <0,4 % (0,28 ×) |
| Arbeitsabstand | 2794,0 (0,01 ×) | 275,9 (0,10 ×) | 95,9 (0,28 ×) |
| Auflagemaß | 22,0 (0,01 ×) | 22,0 (0,10 ×) | 22,0 (0,28 ×) |
| Sichtfelddurchmesser | 3000,0 (0,01 ×) | 300,0 (0,10 ×) | 107,1 (0,28 ×) |
| Objekt-Bild-Abstand | 2865,8 (0,01 ×) | 350,1 (0,10 ×) | 175,2 (0,28 ×) |
| Wirksamer Durchmesser vorn | 29,4 mm |
| Wirksamer Durchmesser hinten | 12,7 mm |
| Anschluss | M42 |
| Gewicht | 0,2 kg |
| Abmessungen | Ø50 × 59,6 |
| Filtergewinde | M38×0,5-6H |
| Betriebstemperatur | -20 °C – +60 °C |
| Koaxiale Einkopplung | nein |
| Objektivbauart | Zeilenkameraobjektiv |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

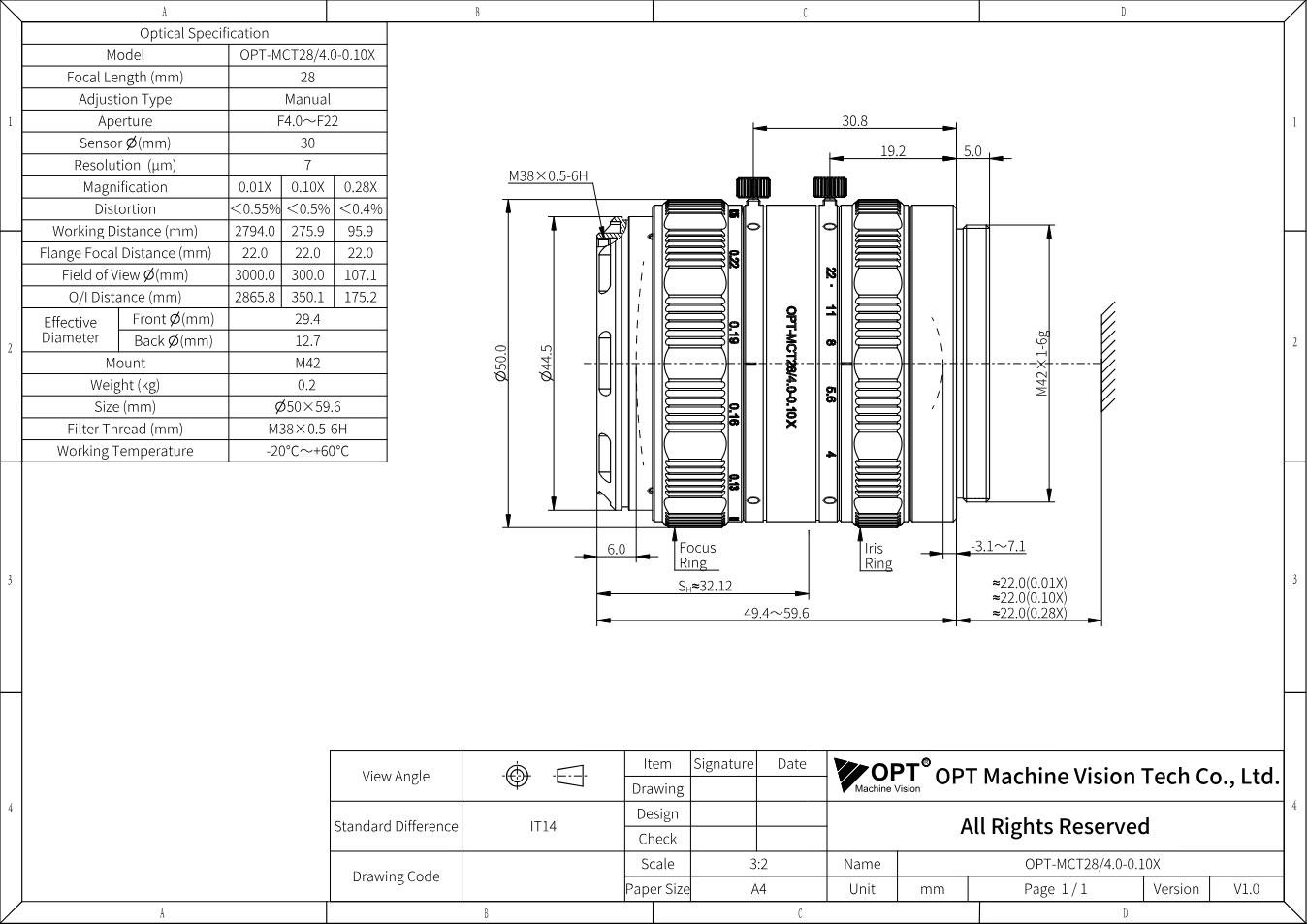

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-MCT28/4.0-0.10X (PDF)
Datenblatt · EN · 197 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-MCT28/4.0-0.10X
Datenblatt · EN · 2087 KB
- Datenblatt herunterladen
Coloretto-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 30879 KB
- Herunterladen
3D-Modell OPT-MCT28/4.0-0.10X (STEP)
Technische Zeichnung · EN · 6440 KB
Beschreibung
Das OPT-MCT28/4.0-0.10X steht in OPTs Serie „Coloretto-Zeilenobjektive“ für Brennweite 28 mm, Blende F4,0 - F22, Bildkreis Ø30 mm. Dazu kommen Arbeitsabstand 2794,0 (0,01 ×) | 275,9 (0,10 ×) | 95,9 (0,28 ×), M42.
Die Coloretto-Serie ist für Zeilenkameras mit 7-µm-Pixeln und Bildkreisen bis 30 mm gerechnet. Die achromatische Auslegung über 400 bis 700 nm hält Farbkanäle deckungsgleich, die relative Verzeichnung bleibt unter 0,6 %. Sie kommt an Zeilenkameras für Bahnware, Druck, Folien und Holz zum Einsatz - überall, wo Farbe und Geometrie gleichzeitig stimmen müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
