Objektive

Bedeutung von Objektiven in der industriellen Bildverarbeitung

Objektive legen den Bildausschnitt, die perspektivische Darstellung und die Bildschärfe eines Vision-Systems fest. Sie bestimmen, welcher Bereich erfasst wird und wie Details abgebildet werden. Im Detail beeinflussen sie beispielsweise:

• Bildausschnitt (Field of View): Die Brennweite des Objektivs und die Sensorgröße definieren, wie groß der betrachtete Bereich ist.

• Schärfentiefe: Die Blendenöffnung (Lichtstärke) steuert den Bereich, der vor und hinter der Fokusebene scharf dargestellt wird.

• Bildverzerrung: Qualitativ hochwertige Objektive minimieren Verzerrungen wie Tonnen- oder Kissenverzeichnung, die die Messgenauigkeit beeinträchtigen können.

• Lichtstärke und Kontrast: Ein lichtstarkes Objektiv ermöglicht kürzere Belichtungszeiten und beeinflusst die Bildhelligkeit und den Kontrast.

Das passende Objektiv gewährleistet eine optimale Bildqualität und zuverlässige Messergebnisse in jeder Anwendung. Ohne das richtige Zusammenspiel von Objektiv, Kamera und Beleuchtung können sensible Details verloren gehen oder Messungen fehlerhaft ausfallen.

Objektivtypen

In der industriellen Bildverarbeitung kommen verschiedene Objektivtypen zum Einsatz. Die Wahl hängt von den Anforderungen an Bildfeld, Vergrößerung und Präzision ab. Zu den wichtigsten Typen gehören:

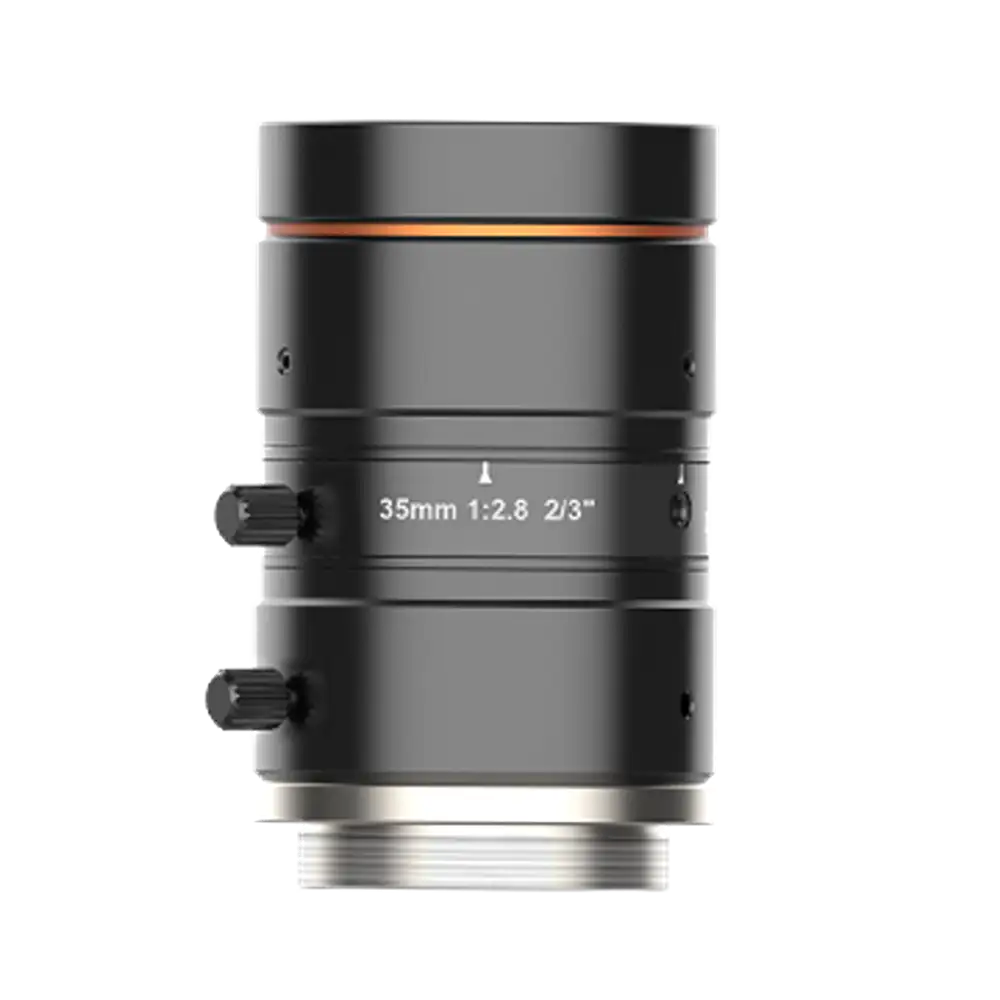

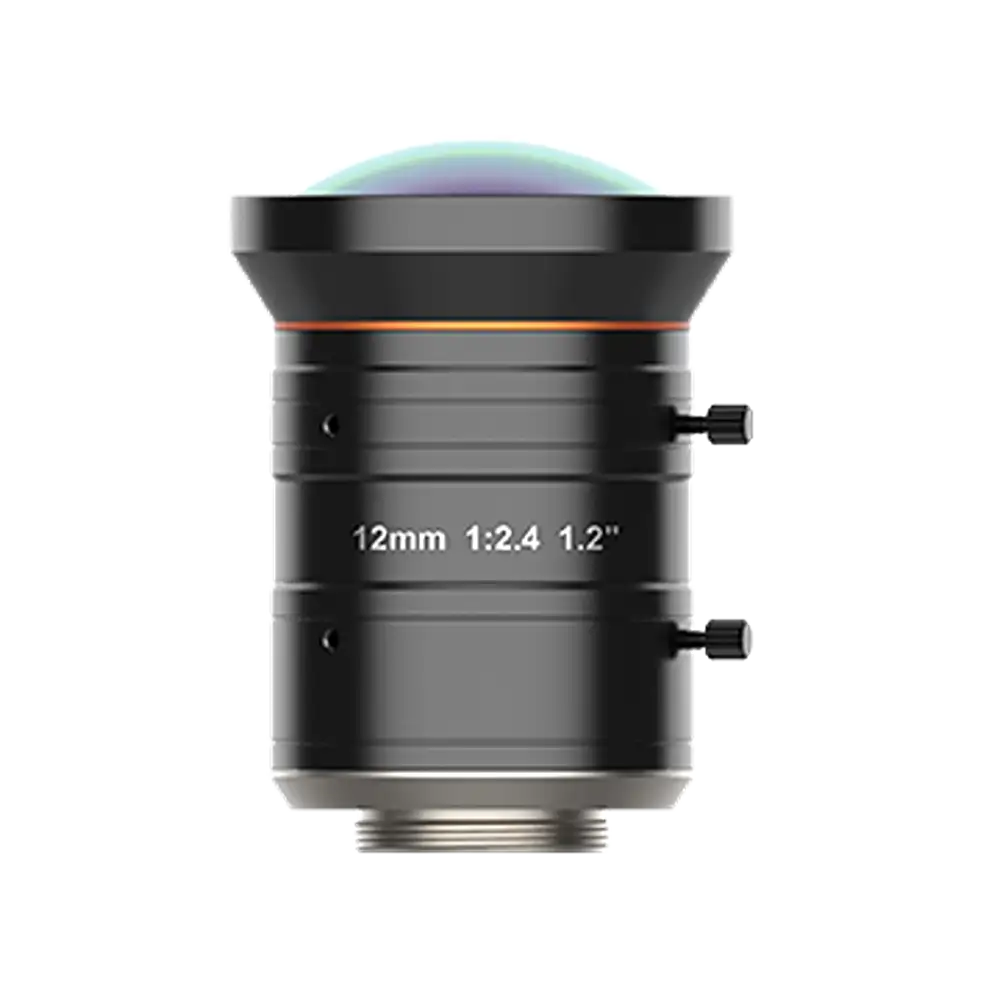

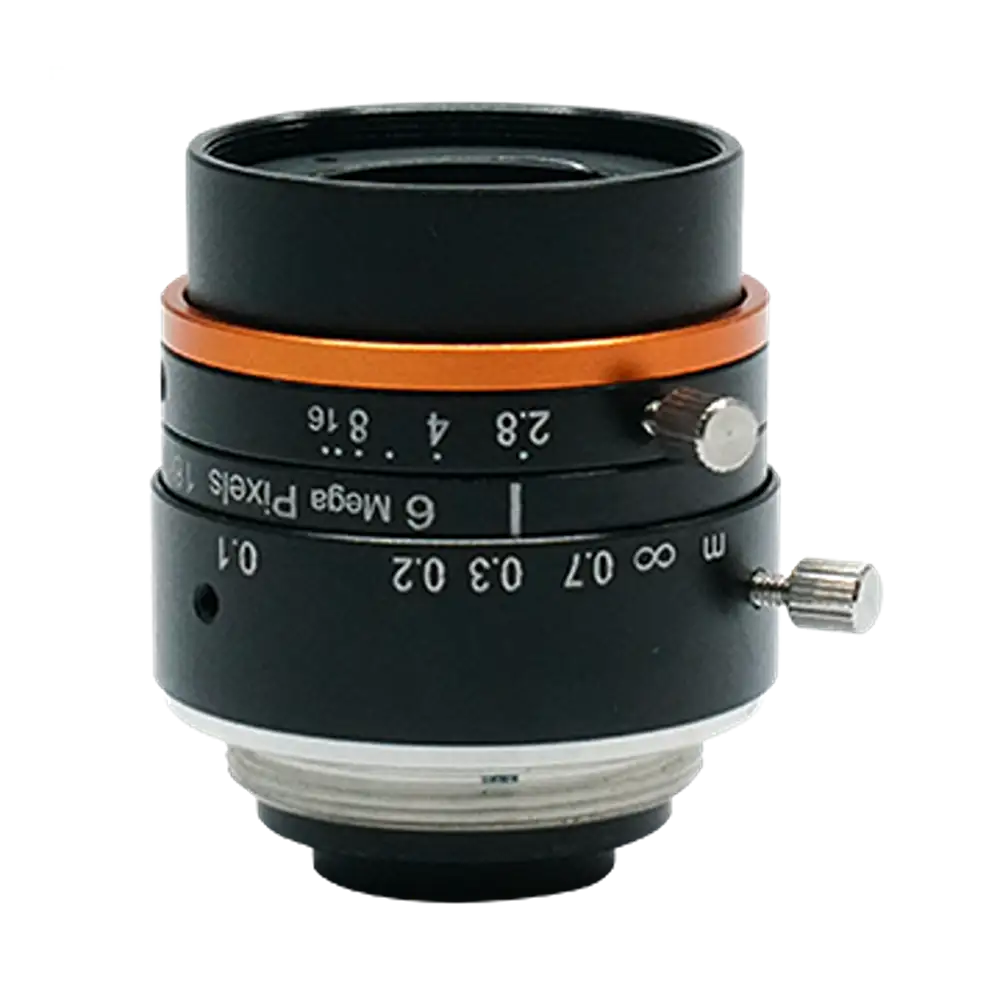

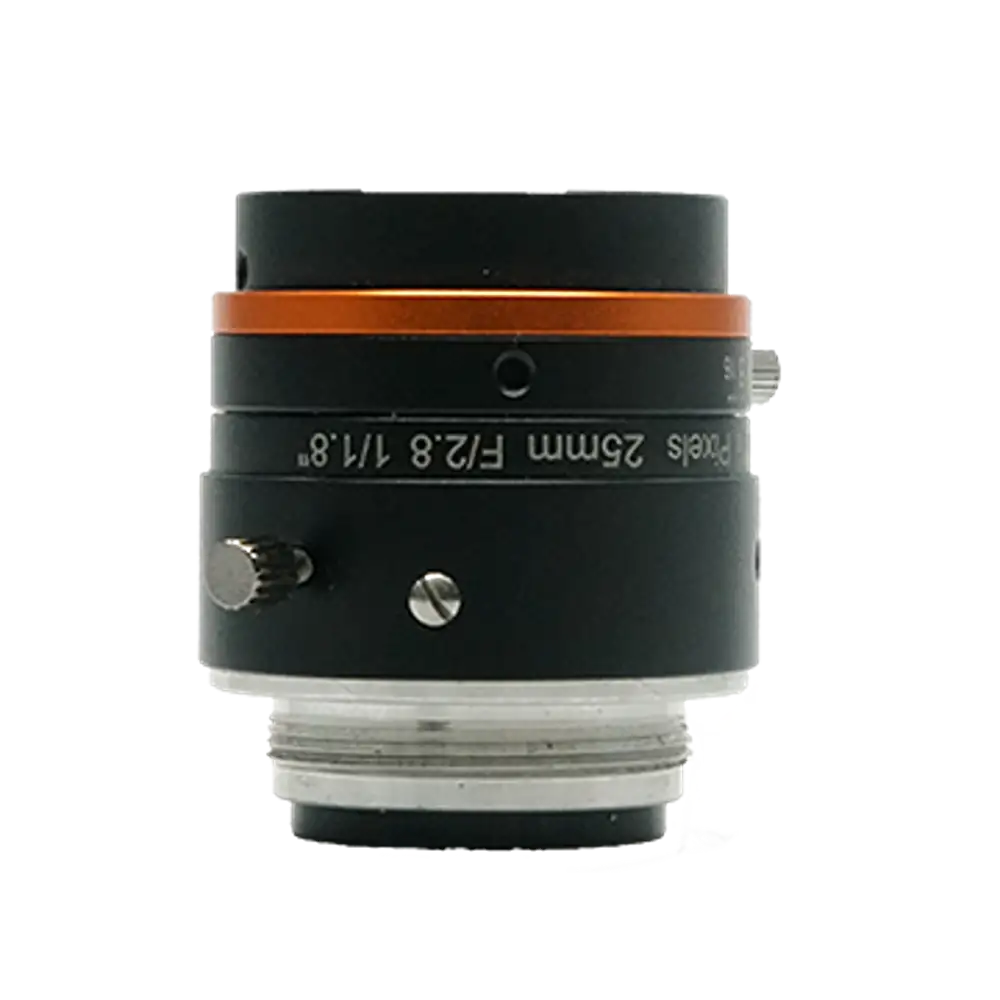

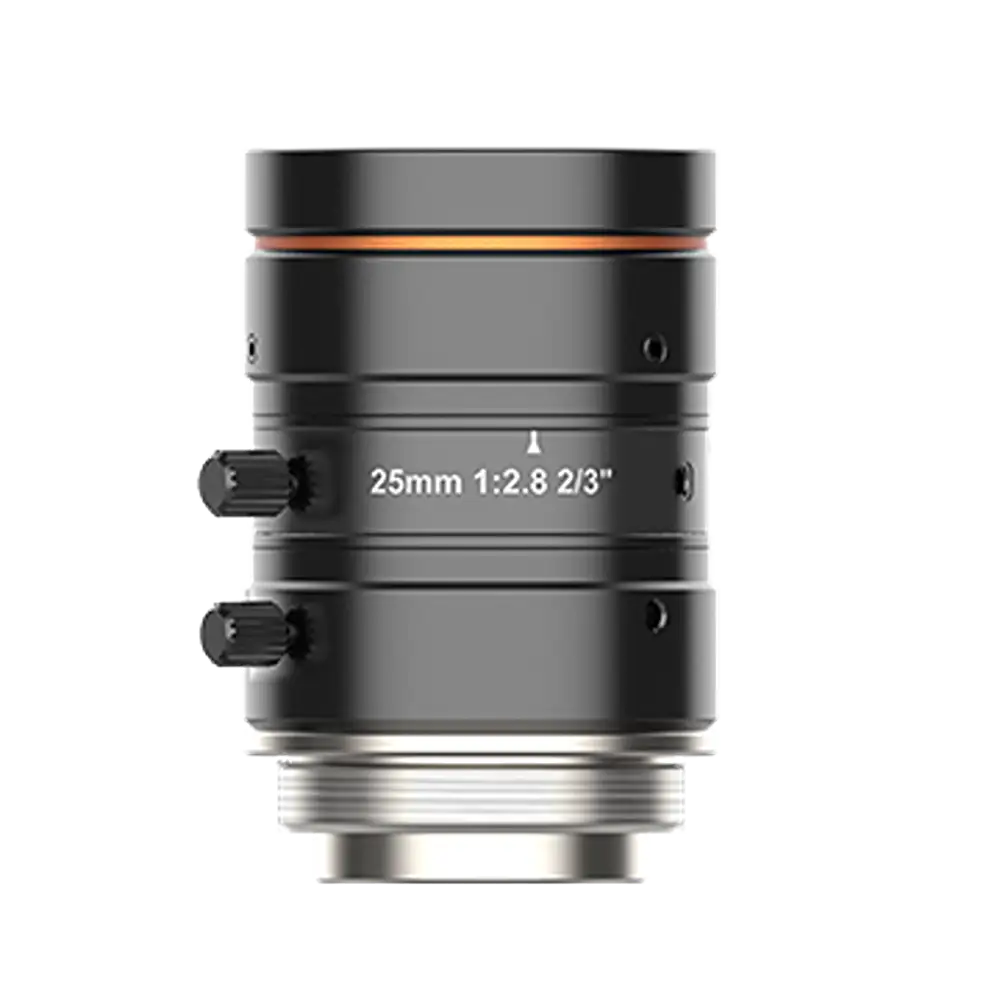

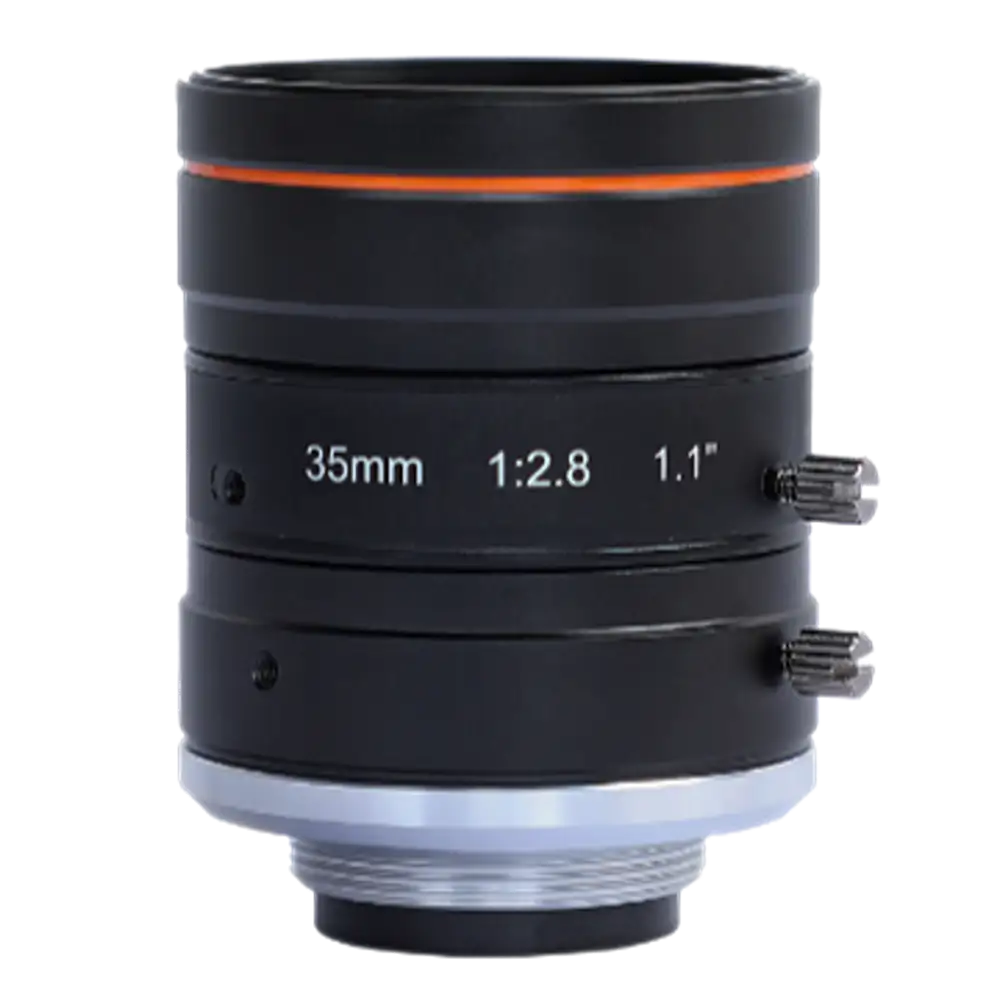

Entozentrische Objektive

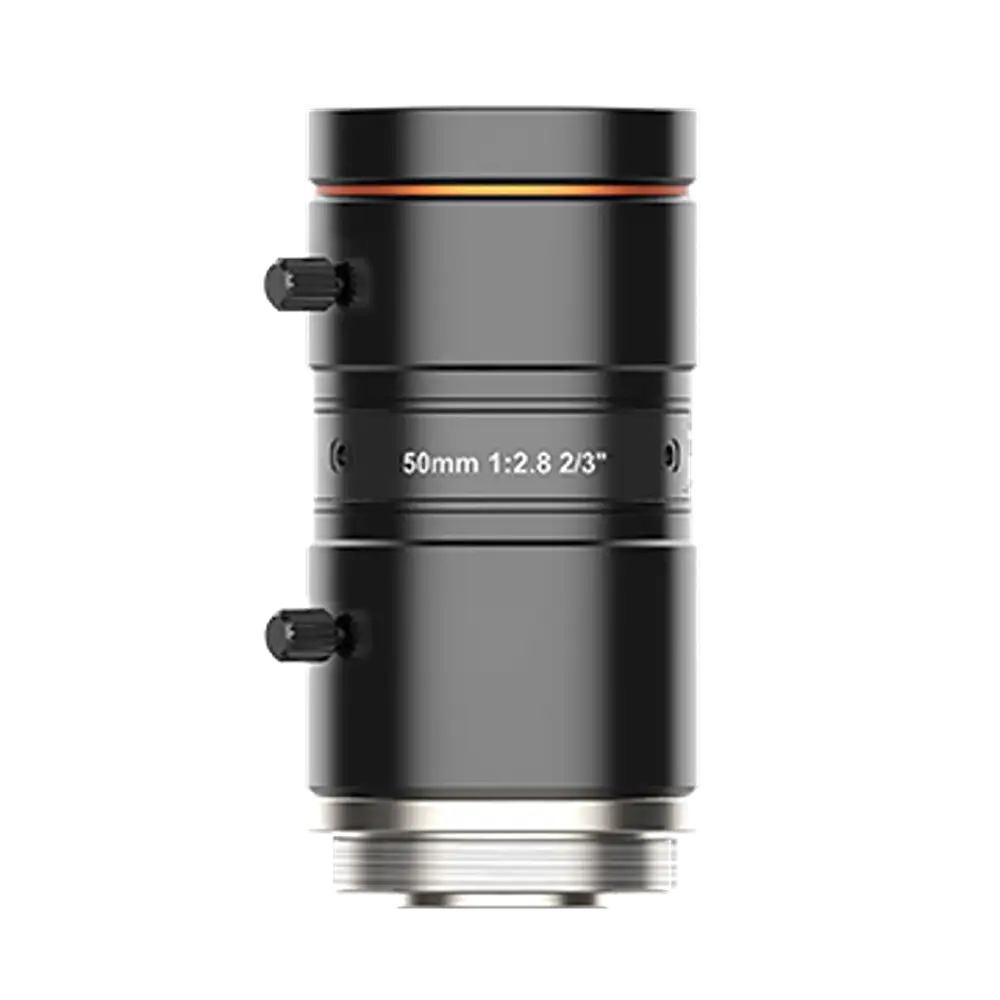

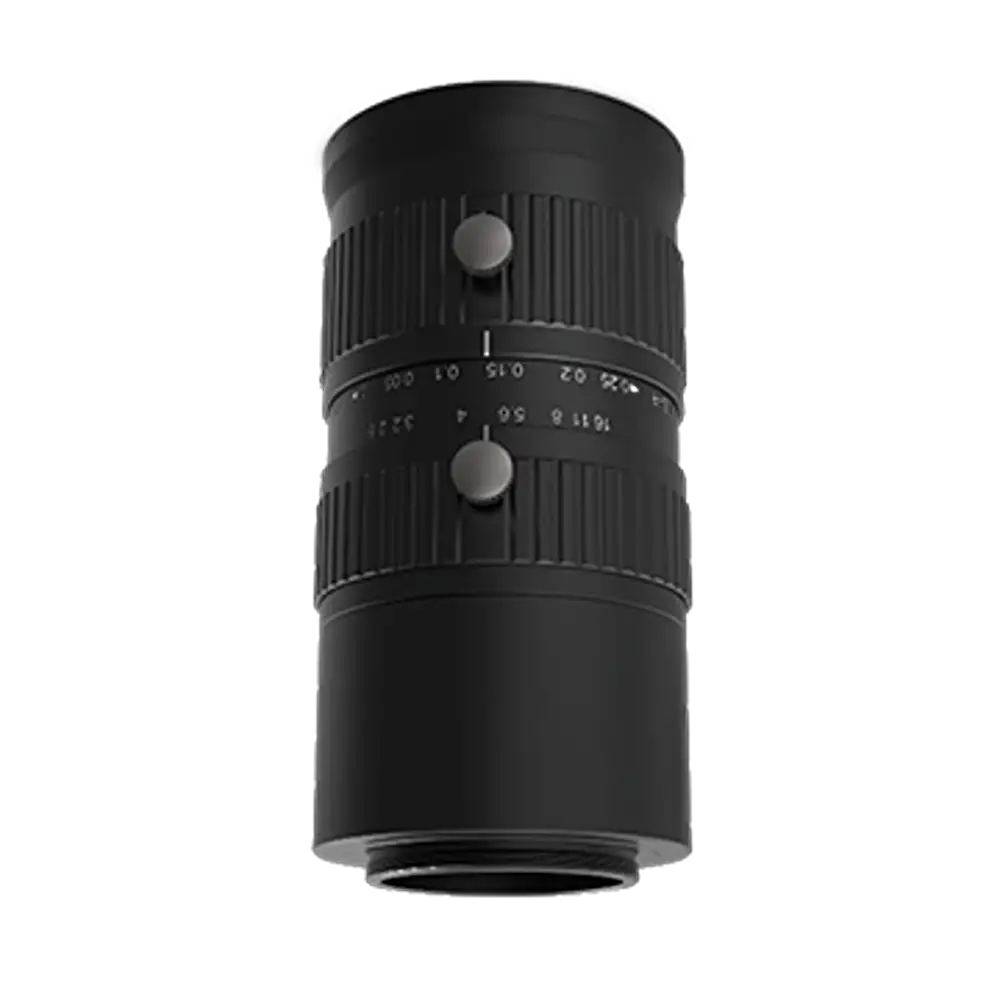

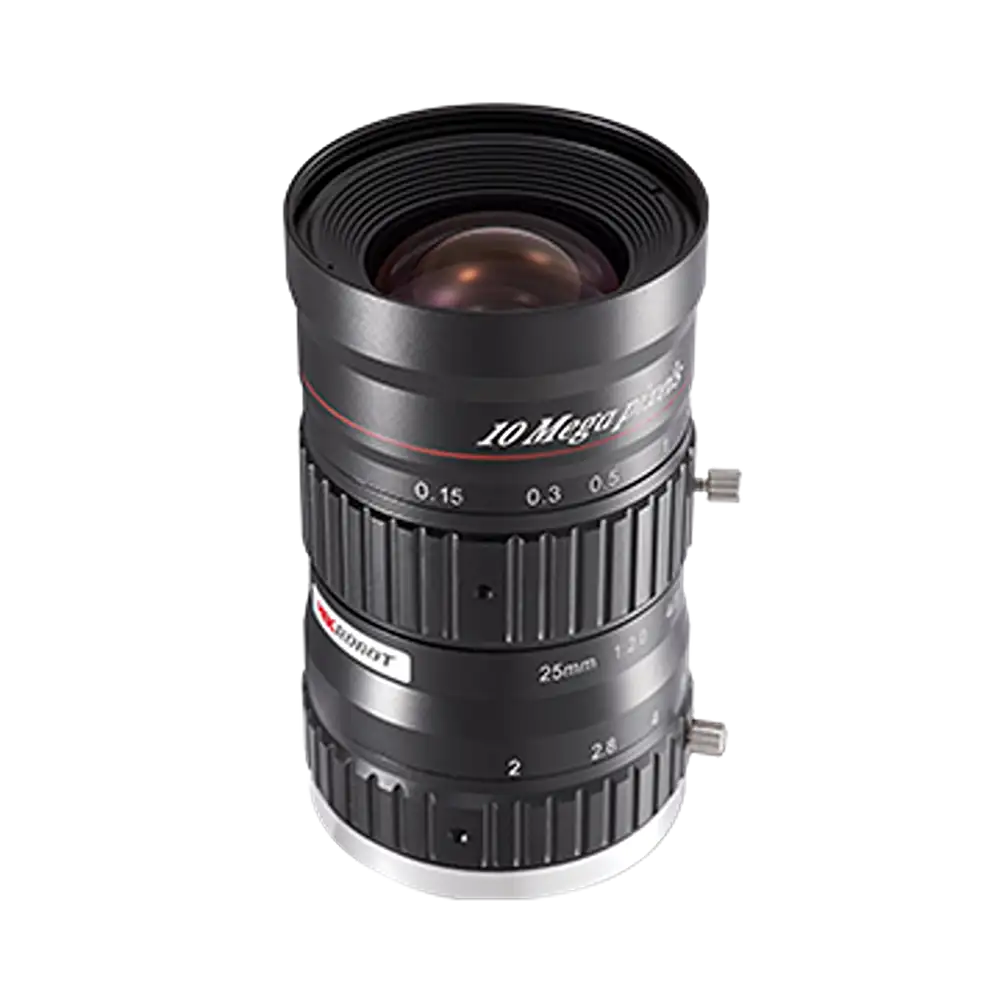

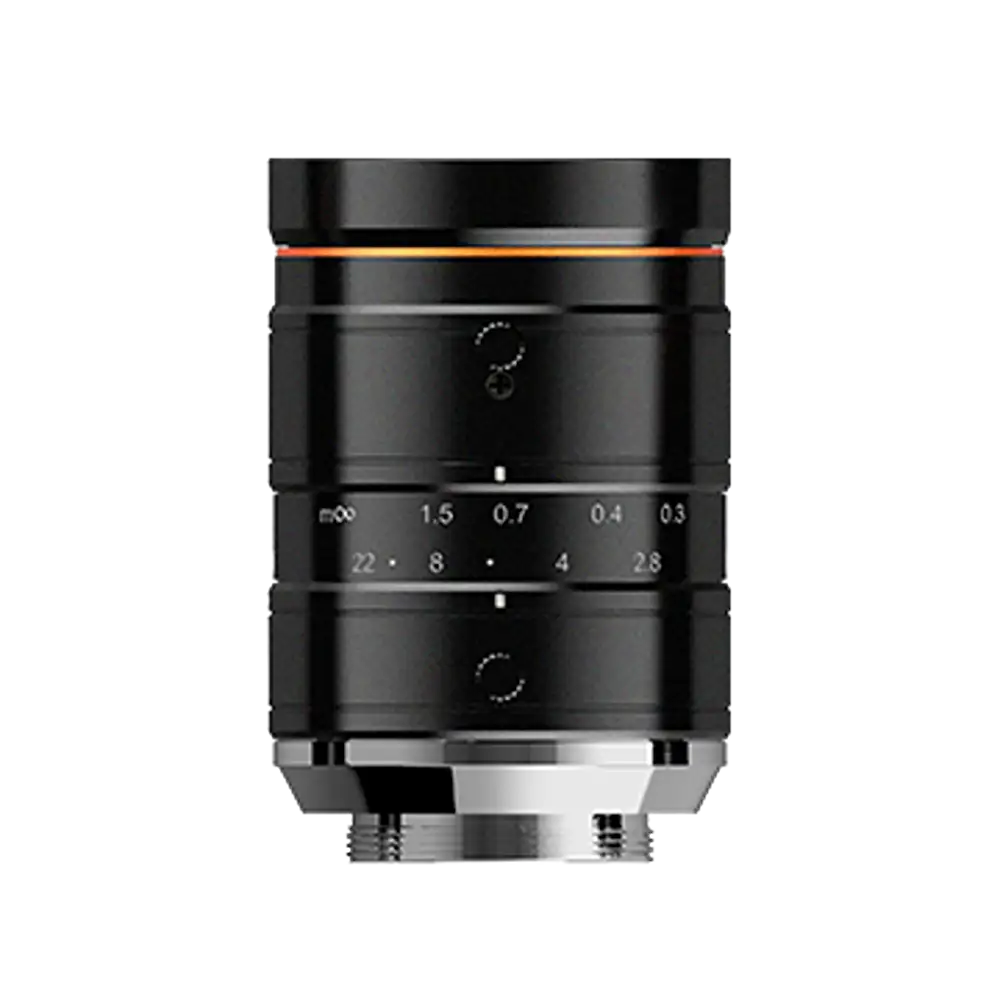

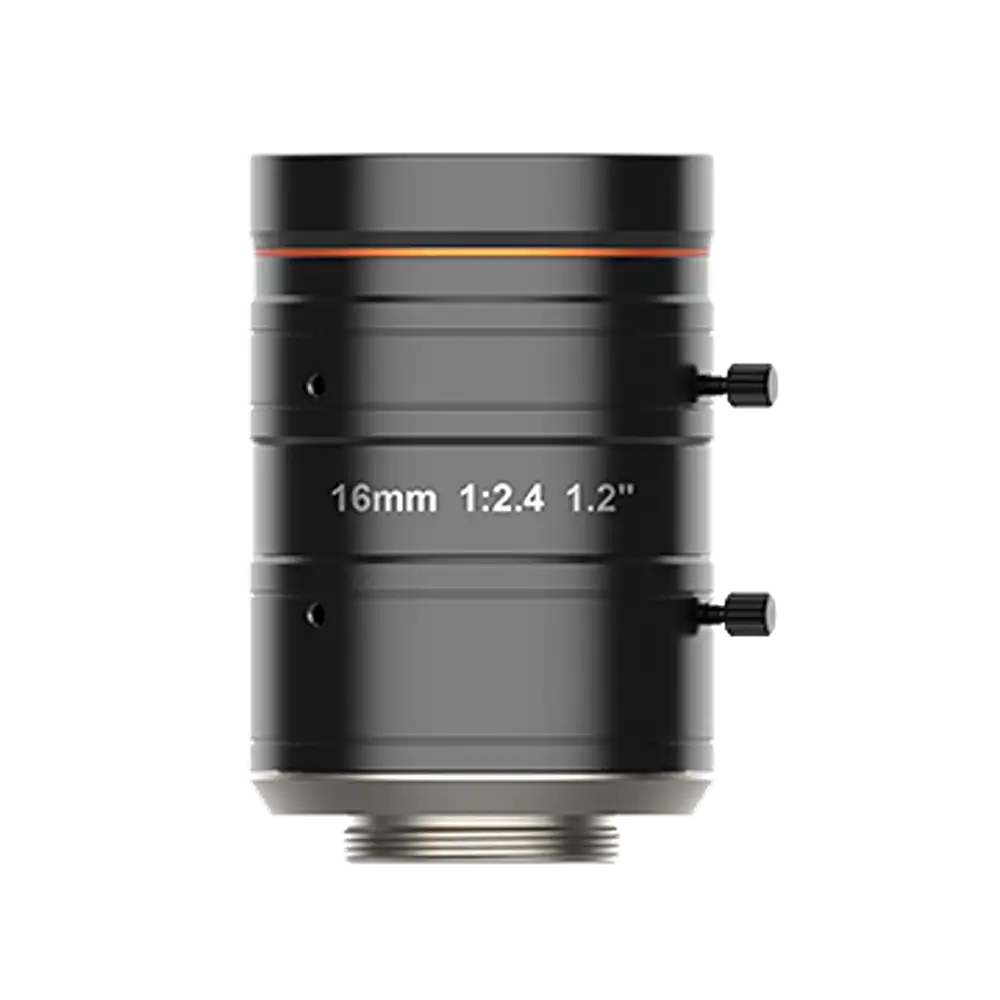

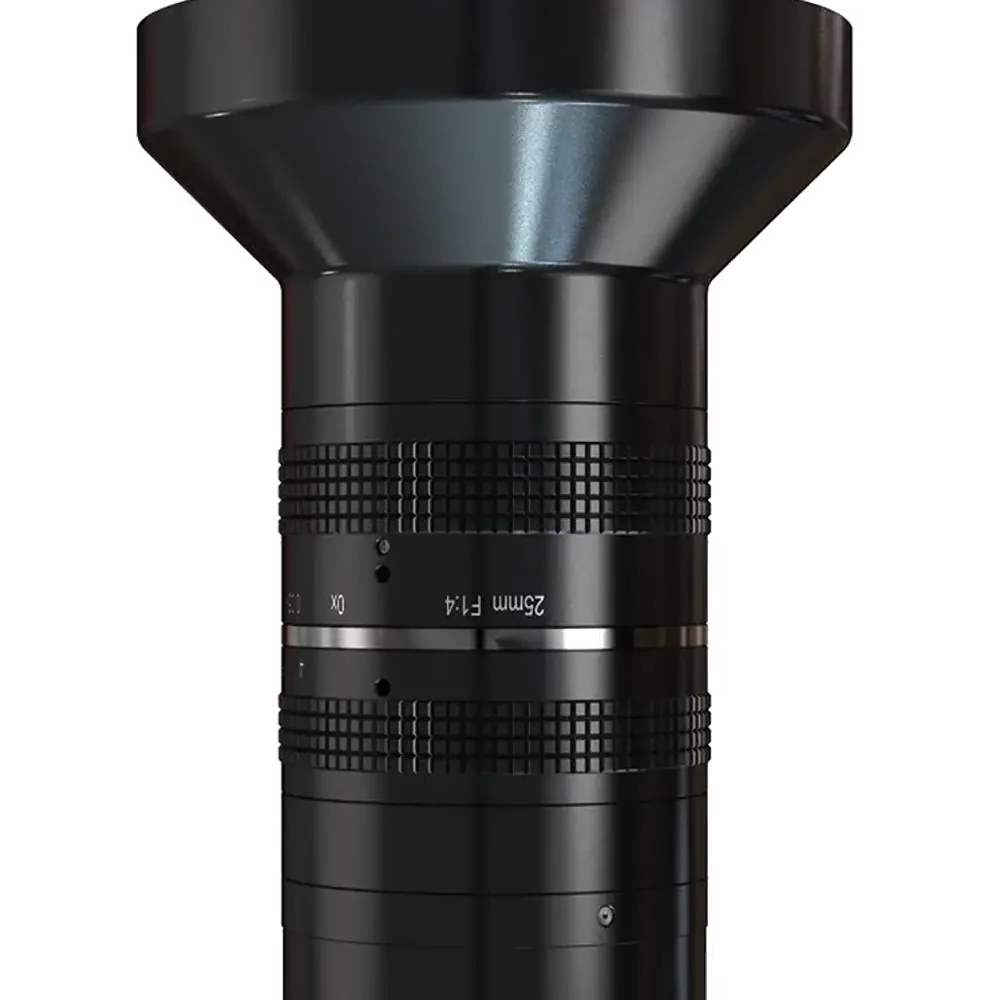

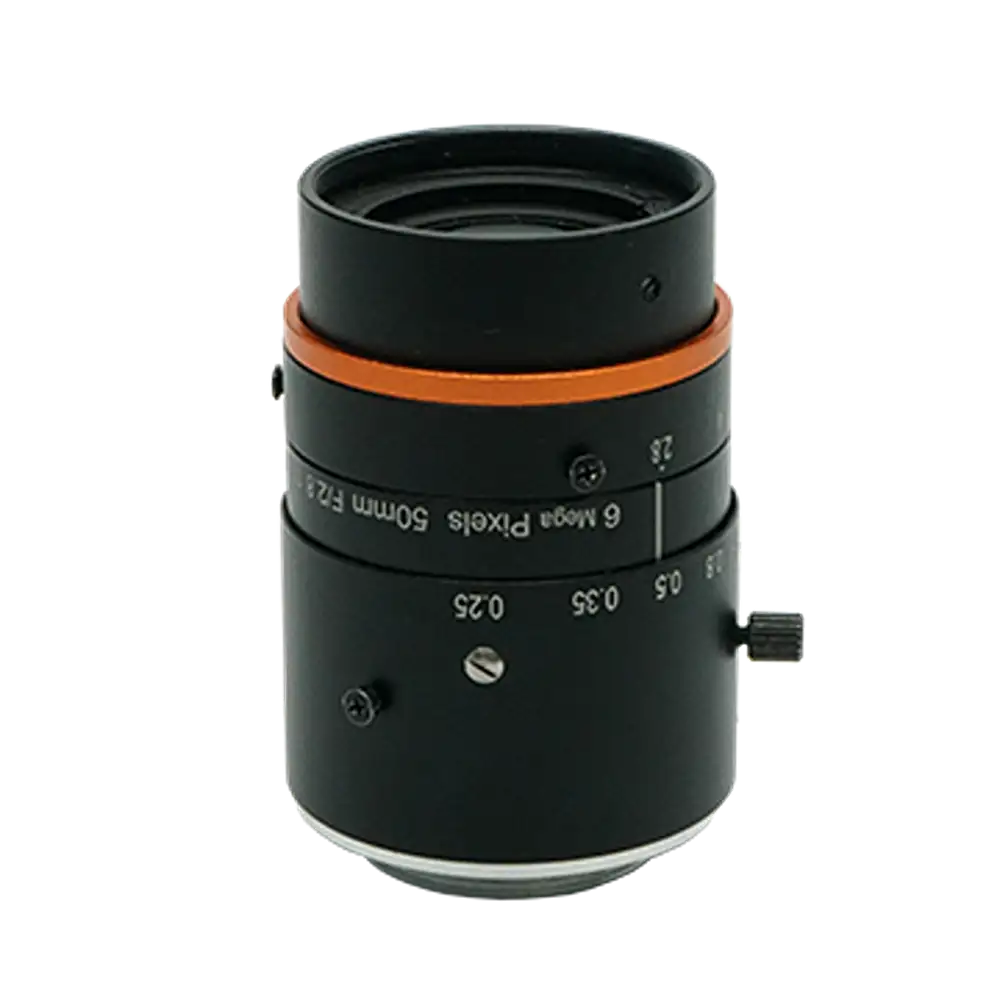

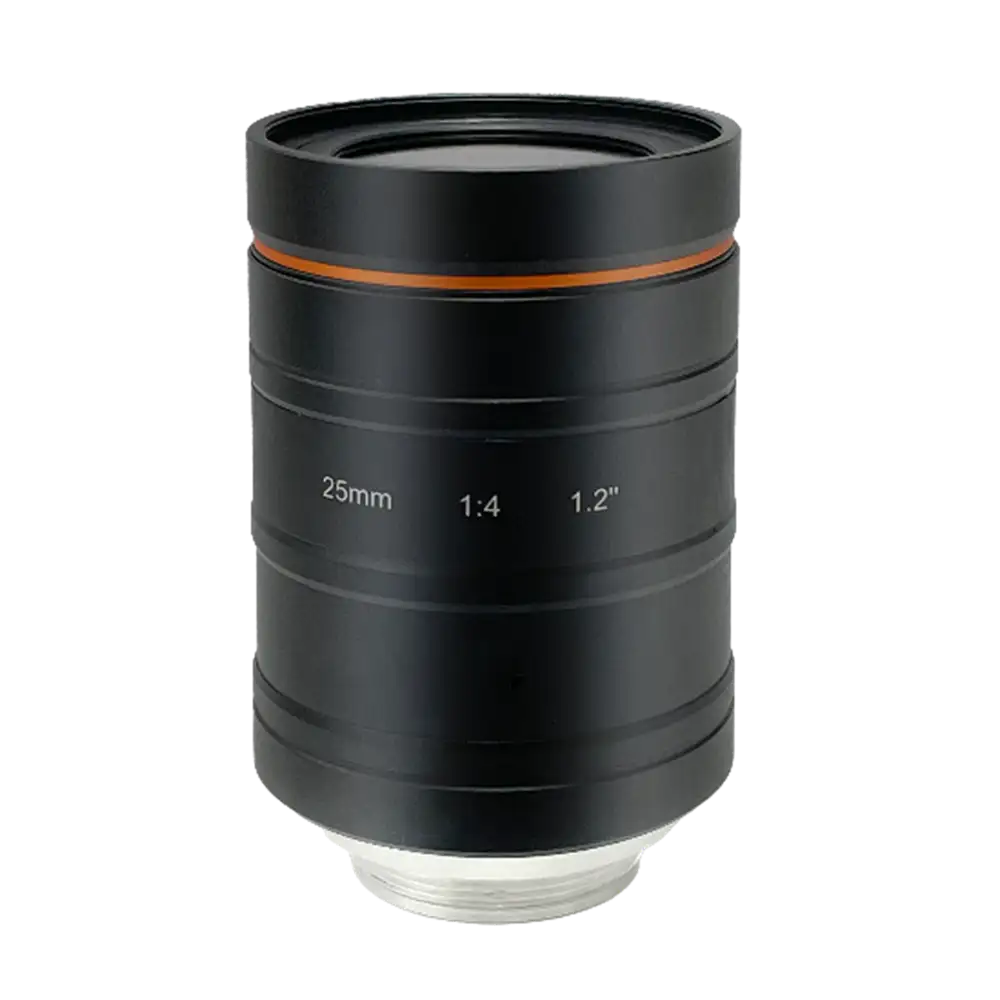

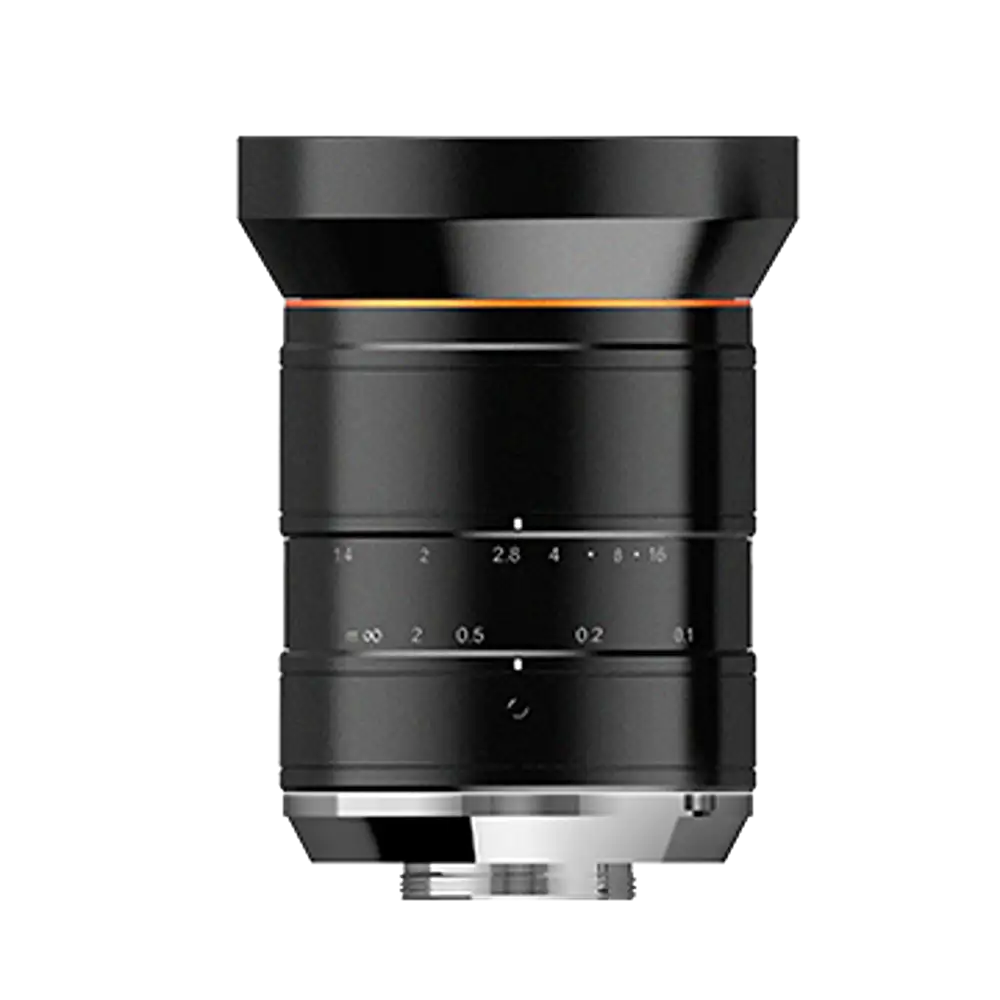

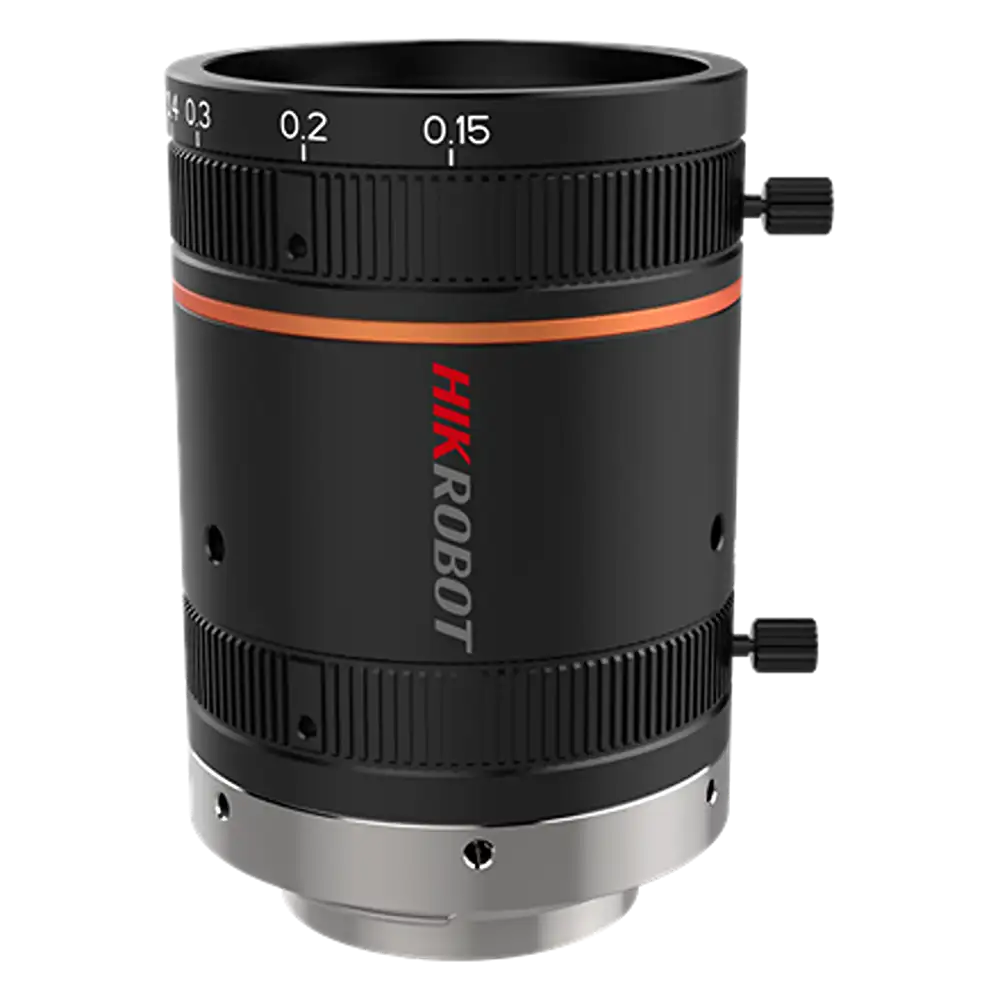

Entozentrische Objektive sind Standardobjektive mit fixer Brennweite. Sie bieten ein konstantes Bildfeld und hohe optische Qualität. Entozentrische Objektive eignen sich für allgemeine Aufgaben wie Teileinspektion, Anwesenheitskontrollen oder OCR-Anwendungen. Sie sind flexibel einsetzbar und oft kompakt gebaut.

Telezentrische Objektive

Sie besitzen einen parallelen Strahlengang und bieten konstante Vergrößerung über den gesamten Bildraum. Perspektivische Verzerrungen werden eliminiert. Daher sind telezentrische Objektive ideal für hochpräzise Messaufgaben und die dimensionale Vermessung in der Qualitätskontrolle. Typische Einsatzgebiete sind beispielsweise Planheits- oder Durchmesserprüfungen, bei denen jeder Messpunkt eine identische Abbildungsskalierung haben muss.

Zoomobjektive

Mit einstellbarer Brennweite ermöglichen Zoomobjektive die flexible Anpassung des Sichtfelds, ohne das Objektiv wechseln zu müssen. Sie sind vorteilhaft in dynamischen Anwendungen oder bei variierenden Arbeitsabständen. Beispielsweise kommen Zoomobjektive in robotergestützten Prüfstationen zum Einsatz, wenn unterschiedliche Produktgrößen hintereinander inspiziert werden sollen. Allerdings erreichen Zoomobjektive in der Regel nicht die optische Leistung (z.B. Lichtstärke und Verzeichnung) einer Festbrennweite.

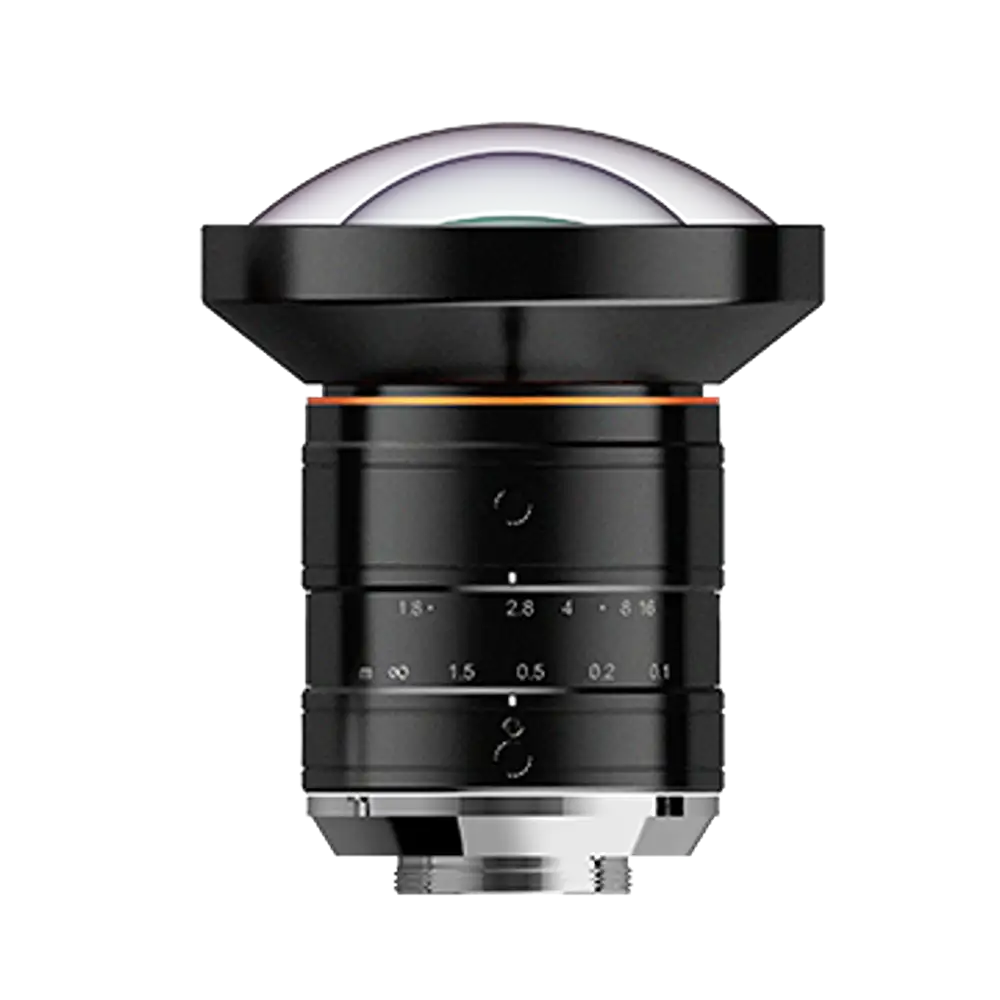

Spezialoptiken

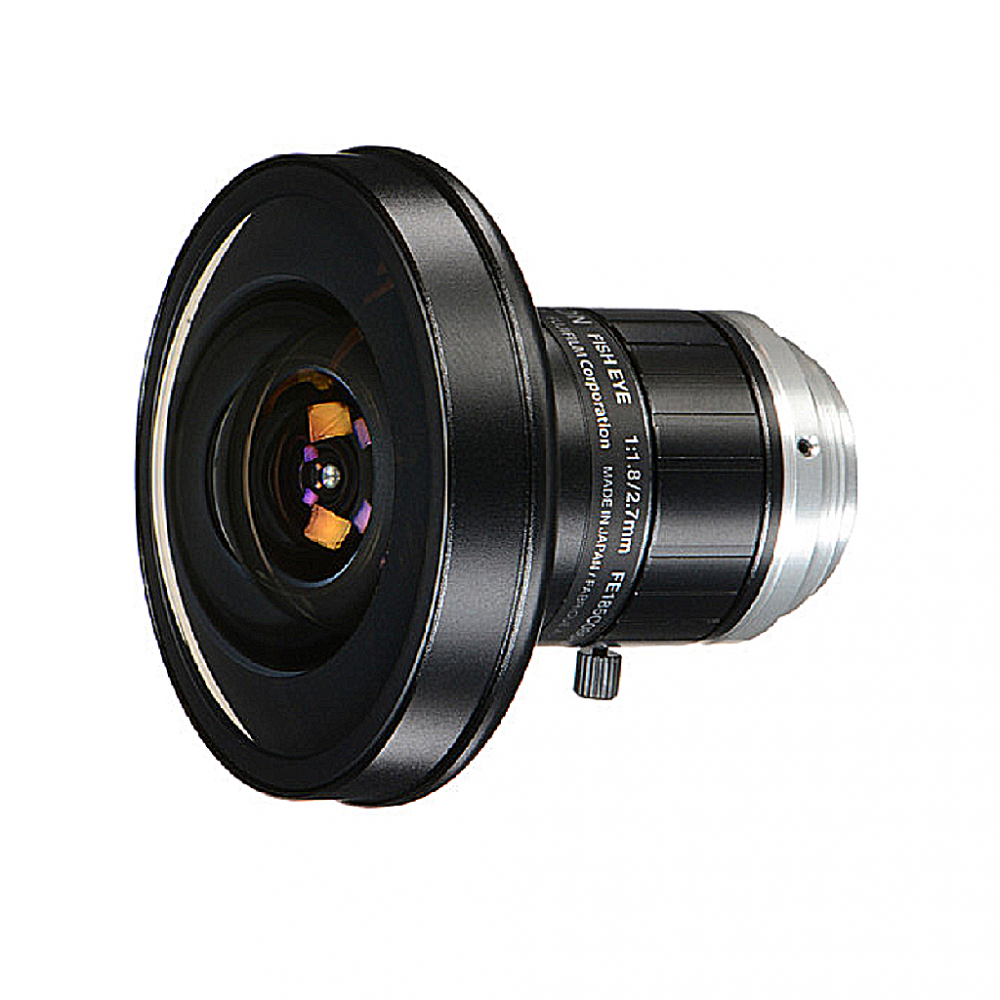

Darunter fallen Makroobjektive (für sehr kleine Abstände oder starke Vergrößerungen), Weitwinkel- und Fischaugenobjektive (für sehr großes Sichtfeld) sowie spezielle Spektralobjektive wie UV-, IR- oder SWIR-Optiken für Anwendungen außerhalb des sichtbaren Bereichs. Diese Spezialobjektive werden eingesetzt, wenn Standardoptiken an ihre Grenzen stoßen, etwa bei extremen Vergrößerungen oder beim Erfassen bestimmter Materialien in unsichtbaren Wellenlängen.

Auswahlkriterien für Objektive

Bei der Auswahl des passenden Objektivs spielen verschiedene technische Parameter eine Rolle. Im Folgenden finden Sie die wichtigsten Kriterien:

Darüber hinaus können bei der Auswahl auch Faktoren wie Arbeitsabstand, gewünschte Auflösung oder Umgebungshelligkeit eine Rolle spielen. Beispielsweise bestimmt der Abstand zwischen Kamera und Objekt, wie groß die Tiefenschärfe sein muss und ob ein Langbrennweiten- oder Makroobjektiv nötig ist. All diese Kriterien müssen mit dem praktischen Einsatzgebiet und den Kameraeigenschaften abgeglichen werden.

Typische Anwendungen

Objektive kommen in vielen Branchen und Anwendungen der industriellen Bildverarbeitung zum Einsatz. Beispiele sind:

• Qualitätskontrolle und Prüfung: In Fertigungslinien werden Bauteile und Produkte auf Defekte oder Maßhaltigkeit überprüft. Präzise Objektive ermöglichen dabei genaue visuelle Inspektionen und dimensionsgenaue Messungen. So lassen sich Kratzer, Risse oder Abweichungen zuverlässig erfassen, bevor fehlerhafte Teile weitergegeben werden.

• OCR und Code-Erkennung: Für das Lesen von Schrift, Barcodes oder Data-Matrix-Codes ist ein Objektiv mit scharfem Kontrast und passendem Bildfeld wichtig. Eine klare Bildwiedergabe, auch bei kleinen Zeichen und schnellen Förderbandbewegungen, sorgt für fehlerfreies Auslesen. Standard-Festbrennweitenobjektive sind hier oft die beste Wahl.

• Roboterführung und Positionierung: In der Robotik liefern Kameras mit geeigneten Objektiven die räumlichen Informationen zur Werkstücklokalisierung. So können Industrieroboter Teile greifen, ausrichten oder montieren. Objektive für Robotikanwendungen zeichnen sich oft durch robuste Bauweise und ausreichend große Auflösung aus, damit auch in bewegten Umgebungen stets präzise Daten geliefert werden.

• Spezialinspektionen: Anspruchsvolle Aufgaben wie 3D-Vermessung, Materialsortierung oder Oberflächenkontrolle erfordern maßgeschneiderte Optiken. Beispielsweise kommen SWIR- oder Multispektralobjektive bei Materialunterscheidung und Analysen in verschiedenen Wellenlängen zum Einsatz. Hochleistungs-Makro-Optiken werden verwendet, wenn kleinste Strukturen (z.B. in der Mikroelektronik oder Biotechnologie) geprüft werden müssen.

Integration mit Vision-Systemen und Beleuchtung

Ein Bildverarbeitungssystem besteht aus Kamera, Objektiv und Beleuchtung. Diese Komponenten müssen optimal aufeinander abgestimmt sein. Dabei gilt:

• Kamerakompatibilität: Objektive müssen zum Sensorformat und Montagesystem der Kamera passen (z.B. C-Mount, F-Mount). Wechselobjektive bieten Flexibilität, während kompakte All-in-One-Systeme oft ein fest montiertes Objektiv verwenden. Wichtig ist, dass der Bildkreis des Objektivs den Sensor vollständig abdeckt und die optische Leistung zur Auflösung der Kamera passt.

• Beleuchtung: Das Beleuchtungssetup wird zusammen mit dem Objektiv ausgewählt. Ringlichter, Flächen- oder Koaxialbeleuchtung beeinflussen Kontrast und Bildqualität entscheidend. Telezentrische Objektive kombiniert man meist mit Durchlicht oder homogenem Flächenlicht, um schattenfreie Aufnahmen zu erhalten. Bei stark reflektierenden Oberflächen wird häufig Koaxialbeleuchtung eingesetzt, damit das Licht direkt auf das Objekt trifft und ins Objektiv zurückreflektiert wird.

• Fokus und Mechanik: Objektive können manuell oder automatisch fokussiert werden, etwa per Autofokus oder mithilfe einer Flüssiglinse. Die mechanische Robustheit und Schutzklasse sind wichtig, um in Industrieumgebungen (Hitze, Staub, Vibration) zuverlässige Messergebnisse zu erhalten. Ein fester Einsatzabstand und vibrationsfestes Design tragen zusätzlich zu präzisen Ergebnissen bei.

Durch eine sorgfältige Abstimmung des Objektivs mit Kamera und Beleuchtung erreichen Bildverarbeitungssysteme ihre volle Leistungsfähigkeit. Wir beraten Sie, welches Zusammenspiel für Ihre Anwendung am besten passt.

Technologische Trends bei Objektiven

• SWIR-Objektive: Speziell für das kurzwellige Infrarot (Short Wave Infrared) ausgelegt, erfassen sie Bildinformationen außerhalb des sichtbaren Bereichs. Sie ermöglichen zum Beispiel Feuchtigkeitskontrolle, Materialunterscheidung oder Halbleiterinspektion. Visible+SWIR-Objektive decken zusätzlich den sichtbaren Spektralbereich ab und sind ideal für multispektrale Analysen, da sie in einem Kamerasystem unterschiedliche Wellenlängen gleichzeitig erfassen.

• Flüssiglinsen: Diese innovativen Optiken nutzen eine Formveränderung einer Flüssigkeit zur Fokusanpassung. Durch elektrisches Ansteuern ändern sie in wenigen Millisekunden ihre Brennweite. Flüssiglinsen sind besonders vorteilhaft bei Hochgeschwindigkeitsanwendungen und variablen Arbeitsabständen, da sie einen schnellen Autofokus ohne mechanische Bewegung ermöglichen. Durch ihre kompakte Bauweise können sie zudem optische Systeme vereinfachen und Gewicht sparen.

• Multispektrale Objektive: Sie erlauben die gleichzeitige Erfassung mehrerer Wellenlängenbereiche (z.B. sichtbar, nahes Infrarot). In Kombination mit speziellen Sensoren oder Filtern liefern sie Informationen, die mit herkömmlichen Kameras unsichtbar bleiben. Anwendungen finden sich etwa in der Landwirtschaft (Pflanzengesundheit), Lebensmittelkontrolle oder in der Forschung, wo die spektrale Zusammensetzung eines Objekts aufschlussreich ist. Diese Optiken sind ein wichtiger Trend, um in einer Aufnahme multiple Spektralbänder abzubilden.

Unsere Experten von Visiontechnik.de unterstützen Sie bei der Auswahl und Integration passender Objektive.

Kontaktieren Sie uns für eine persönliche Beratung.
