OPT
OPT-MCT50/4.8-0.10X M58.00×0.75 Objektiv
Hersteller-Artikelnummer: OPT-MCT50/4.8-0.10X
Serie: Coloretto-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 8k bei 7 µm µm
- Abbildungsmaßstab
- 0,04 × | 0,1 × | 0,16 ×
- Brennweite
- 50,6 mm
- Arbeitsabstand
- 1287.4 (0.04×) | 528.5 (0.10×) | 338.7 (0.16×)
- Anschluss
- M58.00×0.75
- Blende
- F4.8 - F22
- Verzeichnung
- 0,18 (0,04×) | 0,20 (0,10×) | 0,22 (0,16×)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-MCT50/4.8-0.10X |
|---|---|
| Zeilenauflösung | 8k (7 µm) |
| Brennweite | 50,6 mm |
| Blende | F4,8 – F22 |
| Bildkreis | Ø60 mm |
| Anschluss | M58.00×0.75 |
| Abmessungen | Ø64,00 × 93,78 |
| Filtergewinde | M52,00×P0,75 |
| Gewicht | 0,50 kg |
| Betriebstemperatur | -20 °C-60 °C |
| Verzeichnung | 0,18 (0,04 ×) | 0,20 (0,10 ×) | 0,22 (0,16 ×) |
| Abbildungsmaßstab | 0,04 × | 0,10 × | 0,16 × |
| Arbeitsabstand | 1287,4 (0,04 ×) | 528,5 (0,10 ×) | 338,7 (0,16 ×) |
| Auflagemaß | 20 (0,04 ×) | 20 (0,10 ×) | 20 (0,16 ×) |
| Objekt-Bild-Abstand | 1388,6 (0,04 ×) | 632,6 (0,10 ×) | 445,8 (0,16 ×) |
| Koaxiale Einkopplung | nein |
| Objektivbauart | Zeilenkameraobjektiv |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

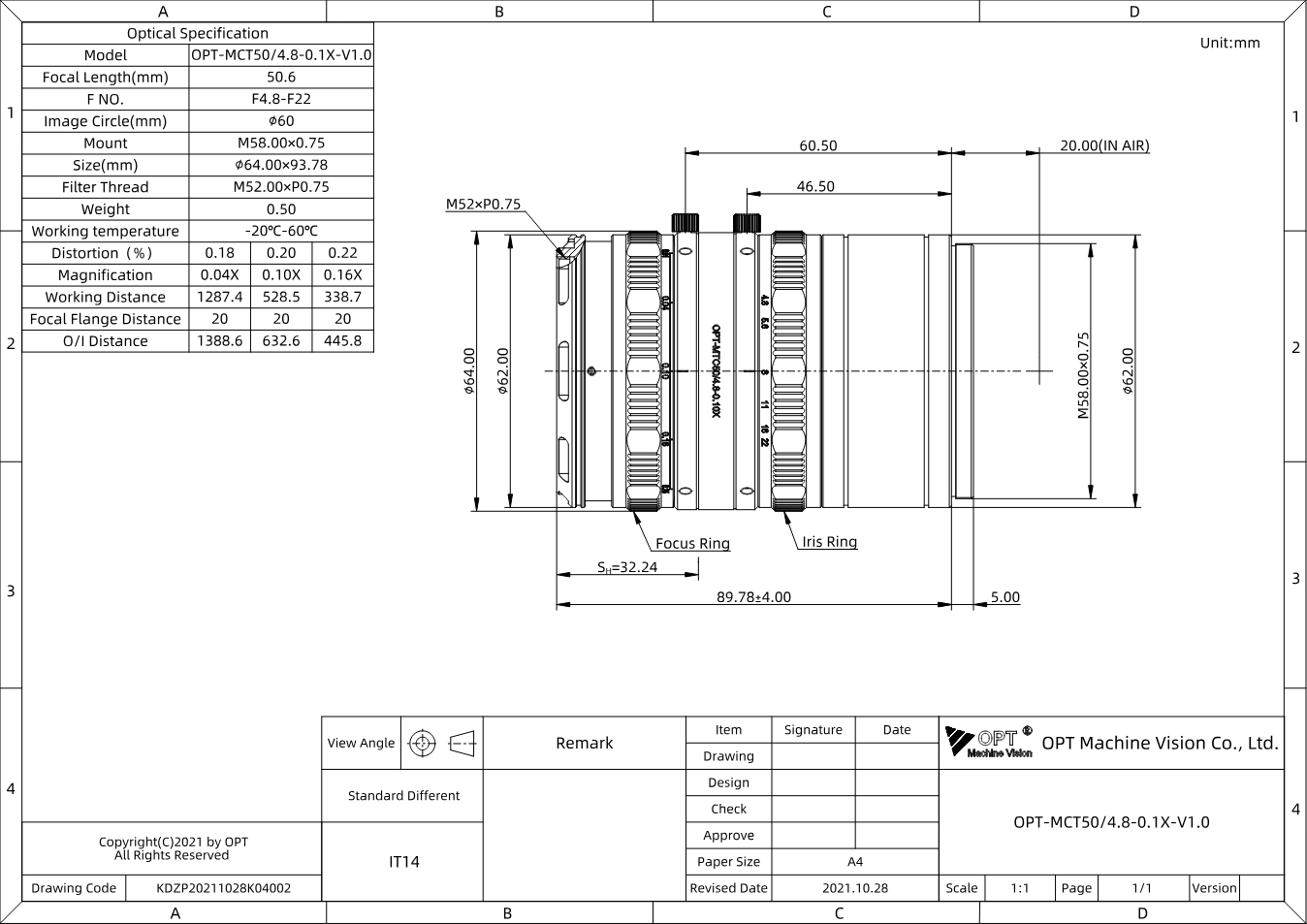

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-MCT50/4.8-0.10X (PDF)
Datenblatt · EN · 168 KB
- Datenblatt herunterladen
Coloretto-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 30879 KB
- Herunterladen
3D-Modell OPT-MCT50/4.8-0.10X (STEP)
Technische Zeichnung · EN · 6441 KB
Beschreibung
OPT-MCT50/4.8-0.10X ist ein Zeilenkameraobjektiv aus der Serie „Coloretto-Zeilenobjektive“ von OPT: Brennweite 50,6 mm, Blende F4,8 - F22, Bildkreis Ø60 mm. Außerdem: Arbeitsabstand 1287,4 (0,04 ×) | 528,5 (0,10 ×) | 338,7 (0,16 ×), M58.00×0.75.
Die Coloretto-Serie ist für Zeilenkameras mit 7-µm-Pixeln und Bildkreisen bis 30 mm gerechnet. Die achromatische Auslegung über 400 bis 700 nm hält Farbkanäle deckungsgleich, die relative Verzeichnung bleibt unter 0,6 %. Sie kommt an Zeilenkameras für Bahnware, Druck, Folien und Holz zum Einsatz - überall, wo Farbe und Geometrie gleichzeitig stimmen müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
