OPT-MCT40/4.0-0.1X M42×1 Objektiv
Hersteller-Artikelnummer: OPT-MCT40/4.0-0.1X
Serie: Coloretto-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 4k bei 7 µm µm
- Abbildungsmaßstab
- 0,04 × | 0,1 × | 0,16 ×
- Brennweite
- 40 mm
- Arbeitsabstand
- 1003.6 (0.04×) | 404.6 (0.10×) | 258.4 (0.16×)
- Anschluss
- M42
- Blende
- F4.0 - F22
- Verzeichnung
- 0,46 (0,04×) | 0,09 (0,10×) | 0,32 (0,16×)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-MCT40/4.0-0.1X |
|---|---|
| Zeilenauflösung | 4k (7 µm) |
| Brennweite | 40 mm |
| Blende | F4,0 – F22 |
| Bildkreis | Ø30 mm |
| Anschluss | M42×1 |
| Abmessungen | Ø43,50 × 58,62 |
| Filtergewinde | M37,50×P0,5 |
| Gewicht | 0,17 kg |
| Betriebstemperatur | -20 °C-60 °C |
| Verzeichnung | 0,46 (0,04 ×) | 0,09 (0,10 ×) | 0,32 (0,16 ×) |
| Abbildungsmaßstab | 0,04 × | 0,10 × | 0,16 × |
| Arbeitsabstand | 1003,6 (0,04 ×) | 404,6 (0,10 ×) | 258,4 (0,16 ×) |
| Auflagemaß | 12 (0,04 ×) | 12 (0,10 ×) | 12 (0,16 ×) |
| Objekt-Bild-Abstand | 1072,7 (0,04 ×) | 475,1 (0,10 ×) | 329,0 (0,16 ×) |
| Koaxiale Einkopplung | nein |
| Objektivbauart | Zeilenkameraobjektiv |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

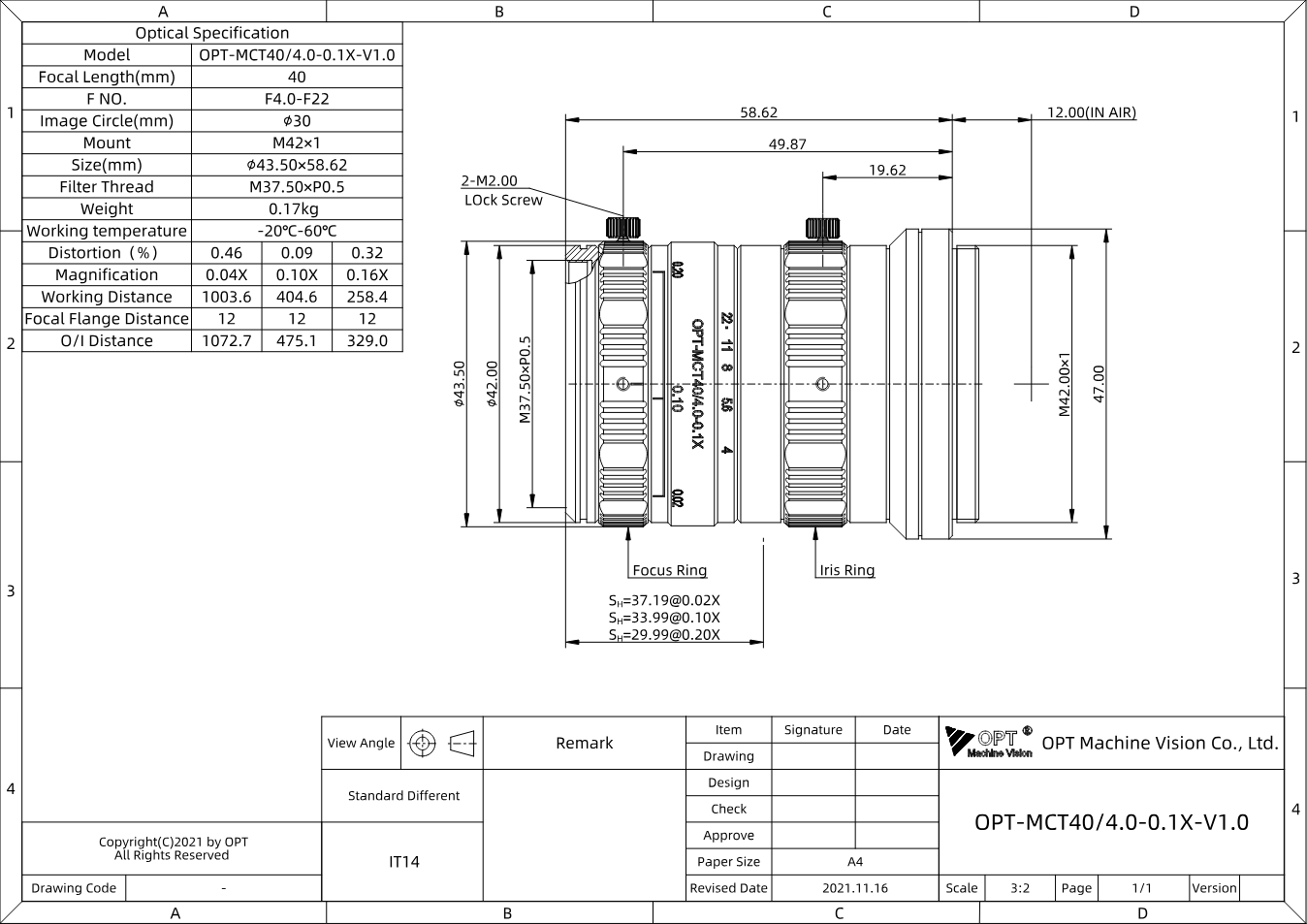

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-MCT40/4.0-0.1X (PDF)
Datenblatt · EN · 145 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-MCT40/4.0-0.1X
Datenblatt · EN · 3 MB
- Datenblatt herunterladen
Coloretto-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 30 MB
- Herunterladen
3D-Modell OPT-MCT40/4.0-0.1X (STEP)
Technische Zeichnung · EN · 4 MB
Beschreibung
Das OPT-MCT40/4.0-0.1X steht in OPTs Serie „Coloretto-Zeilenobjektive“ für Brennweite 40 mm, Blende F4,0 - F22, Bildkreis Ø30 mm. Weitere Eckdaten: Arbeitsabstand 1003,6 (0,04 ×) | 404,6 (0,10 ×) | 258,4 (0,16 ×), M42×1.
Die Coloretto-Serie ist für Zeilenkameras mit 7-µm-Pixeln und Bildkreisen bis 30 mm gerechnet. Die achromatische Auslegung über 400 bis 700 nm hält Farbkanäle deckungsgleich, die relative Verzeichnung bleibt unter 0,6 %. Sie kommt an Zeilenkameras für Bahnware, Druck, Folien und Holz zum Einsatz - überall, wo Farbe und Geometrie gleichzeitig stimmen müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
