OPT-VCT28/2.8-0.1X V38 Objektiv
Hersteller-Artikelnummer: OPT-VCT28/2.8-0.1X
Serie: Coloretto-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 4k bei 7 µm µm
- Bildkreis
- Ø30 mm
- Abbildungsmaßstab
- 0,04 × | 0,1 × | 0,33 ×
- Brennweite
- 29 mm
- Arbeitsabstand
- 723.0 (0.04×) | 288.0 (0.10×) | 85.9 (0.33×)
- Anschluss
- V38 (V-Mount)
- Blende
- F2.8 - F16
- Verzeichnung
- 0,40 % (0,04×) | 0,10 % (0,10×) | 0,50 % (0,33×)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-VCT28/2.8-0.1X |
|---|---|
| Zeilenauflösung | 4k (7 µm) |
| Brennweite | 29 mm |
| Blende | F2,8 – F16 |
| Bildkreis | Ø30 mm |
| Anschluss | V38 |
| Gewicht | 0,13 kg |
| Abmessungen | Ø47,70 × 24,00 |
| Filtergewinde | M38×P0,5 |
| Betriebstemperatur | -20 °C – 60 °C |
| Verzeichnung | 0,40 % (0,04 ×) | 0,10 % (0,10 ×) | 0,50 % (0,33 ×) |
| Abbildungsmaßstab | 0,04 × | 0,10 × | 0,33 × |
| Arbeitsabstand | 723,0 (0,04 ×) | 288,0 (0,10 ×) | 85,9 (0,33 ×) |
| Auflagemaß | 30,9 (0,04 ×) | 32,7 (0,10 ×) | 39,2 (0,33 ×) |
| Objekt-Bild-Abstand | 777,9 (0,04 ×) | 344,6 (0,10 ×) | 149,1 (0,33 ×) |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

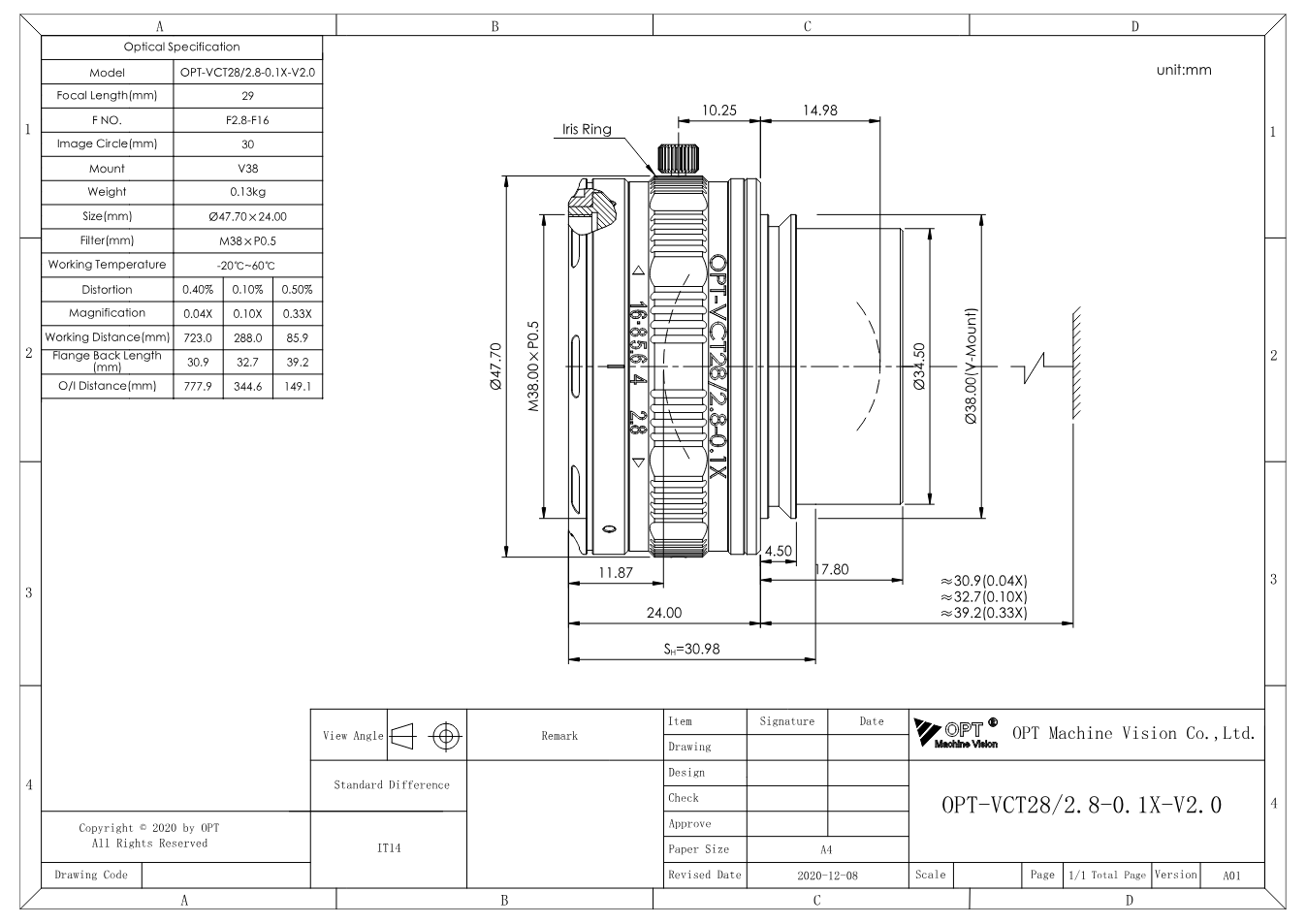

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-VCT28/2.8-0.1X (PDF)
Datenblatt · EN · 88 KB
- Datenblatt herunterladen
Coloretto-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 30 MB
- Herunterladen
3D-Modell OPT-VCT28/2.8-0.1X (STEP)
Technische Zeichnung · EN · 4 MB
Beschreibung
OPT-VCT28/2.8-0.1X, ein Zeilenkameraobjektiv der Serie „Coloretto-Zeilenobjektive“ von OPT, bringt Brennweite 29 mm, Blende F2,8 - F16, Bildkreis Ø30 mm mit. Dazu kommen Arbeitsabstand 723,0 (0,04 ×) | 288,0 (0,10 ×) | 85,9 (0,33 ×), V38.
Die Coloretto-Serie ist für Zeilenkameras mit 7-µm-Pixeln und Bildkreisen bis 30 mm gerechnet. Die achromatische Auslegung über 400 bis 700 nm hält Farbkanäle deckungsgleich, die relative Verzeichnung bleibt unter 0,6 %. Sie kommt an Zeilenkameras für Bahnware, Druck, Folien und Holz zum Einsatz - überall, wo Farbe und Geometrie gleichzeitig stimmen müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
