OPT-VCT80/5.6-0.1X V38 Objektiv
Hersteller-Artikelnummer: OPT-VCT80/5.6-0.1X
Serie: Coloretto-Zeilenobjektive
- Objektivbauart
- Zeilen-Festbrennweitenobjektiv
- Zeilenkamera
- 8k bei 7 µm µm
- Bildkreis
- Ø63 mm
- Abbildungsmaßstab
- 0,04 × | 0,1 × | 0,25 ×
- Brennweite
- 80 mm
- Arbeitsabstand
- 2048.85 (0.04×) | 851.35 (0.10×) | 371.35 (0.25×)
- Anschluss
- V38 (V-Mount)
- Blende
- F5.6 - F45
- Verzeichnung
- 0,14 (0,04×) | 0,09 (0,10×) | 0,35 (0,25×)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-VCT80/5.6-0.1X |
|---|---|
| Zeilenauflösung | 8k (7 µm) |
| Brennweite | 80 mm |
| Blende | F5,6 – F45 |
| Bildkreis | Ø63 mm |
| Anschluss | V38 |
| Gewicht | 0,14 kg |
| Abmessungen | 47,70 × 30,00 |
| Filtergewinde | M38×P0,5 |
| Betriebstemperatur | -20 °C-60 °C |
| Verzeichnung | 0,14 (0,04 ×) | 0,09 (0,10 ×) | 0,35 (0,25 ×) |
| Abbildungsmaßstab | 0,04 × | 0,10 × | 0,25 × |
| Arbeitsabstand | 2048,85 (0,04 ×) | 851,35 (0,10 ×) | 371,35 (0,25 ×) |
| Auflagemaß | 70,67 (0,04 ×) | 75,47 (0,10 ×) | 87,37 (0,25 ×) |
| Objekt-Bild-Abstand | 2149,52 (0,04 ×) | 956,82 (0,10 ×) | 488,72 (0,25 ×) |
| Koaxiale Einkopplung | nein |
| Objektivbauart | Zeilenkameraobjektiv |
| Objektivart | Zeilenobjektiv |
| Bauart | Line Scan |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

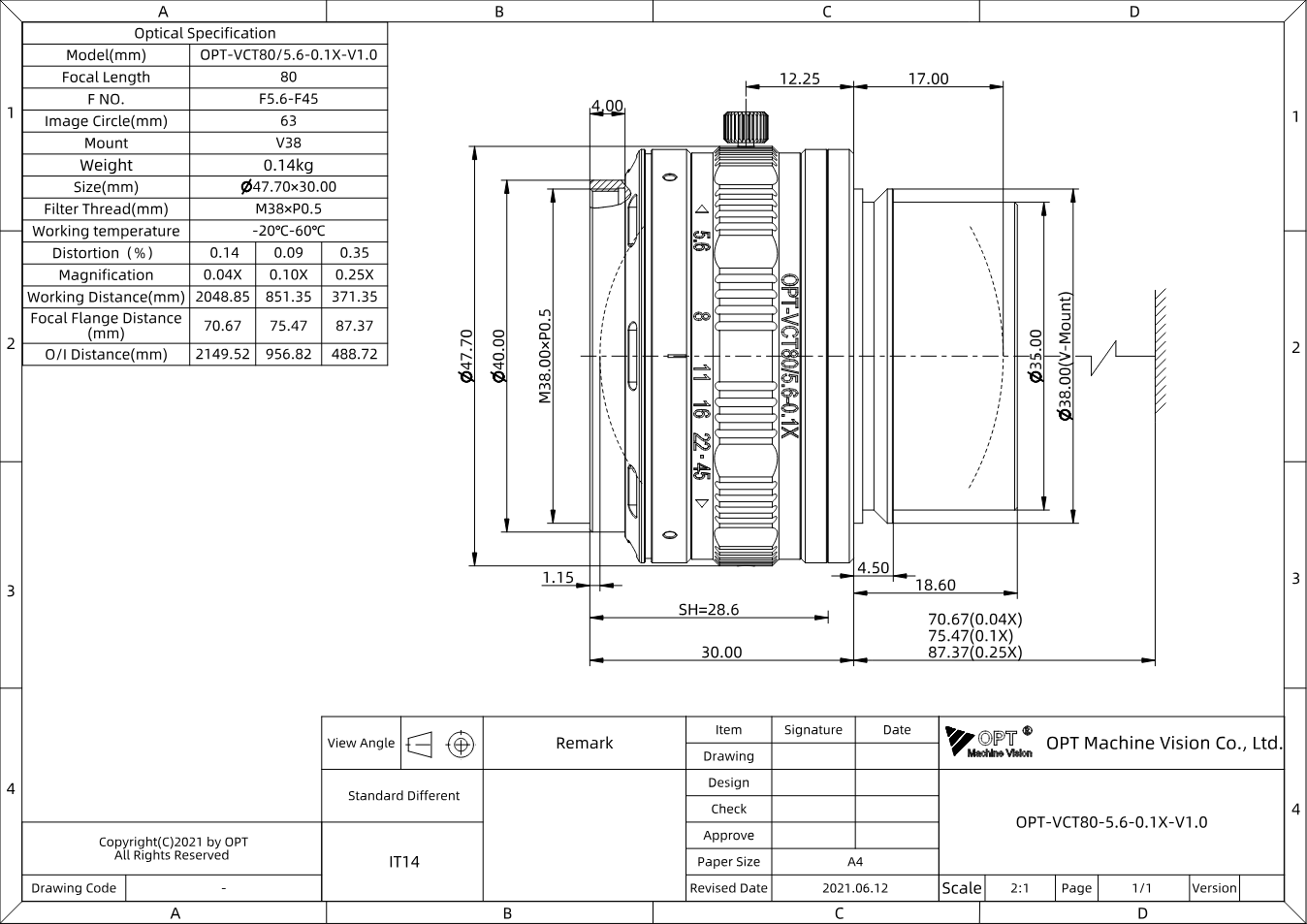

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-VCT80/5.6-0.1X (PDF)
Datenblatt · EN · 168 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-VCT80/5.6-0.1X
Datenblatt · EN · 368 KB
- Datenblatt herunterladen
Coloretto-Zeilenobjektive - Serienbroschüre OPT
Datenblatt · EN · 30879 KB
- Herunterladen
3D-Modell OPT-VCT80/5.6-0.1X (STEP)
Technische Zeichnung · EN · 4044 KB
Beschreibung
Das OPT-VCT80/5.6-0.1X steht in OPTs Serie „Coloretto-Zeilenobjektive“ für Brennweite 80 mm, Blende F5,6 - F45, Bildkreis Ø63 mm. Dazu kommen Arbeitsabstand 2048,85 (0,04 ×) | 851,35 (0,10 ×) | 371,35 (0,25 ×), V38.
Die Coloretto-Serie ist für Zeilenkameras mit 7-µm-Pixeln und Bildkreisen bis 30 mm gerechnet. Die achromatische Auslegung über 400 bis 700 nm hält Farbkanäle deckungsgleich, die relative Verzeichnung bleibt unter 0,6 %. Sie kommt an Zeilenkameras für Bahnware, Druck, Folien und Holz zum Einsatz - überall, wo Farbe und Geometrie gleichzeitig stimmen müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
