Name: HikRobot Vision Sensor MV-SC2004EM-06S-WBN-Mini
SKU: MV-SC2004EM-06S-WBN-Mini
Availability: InStock

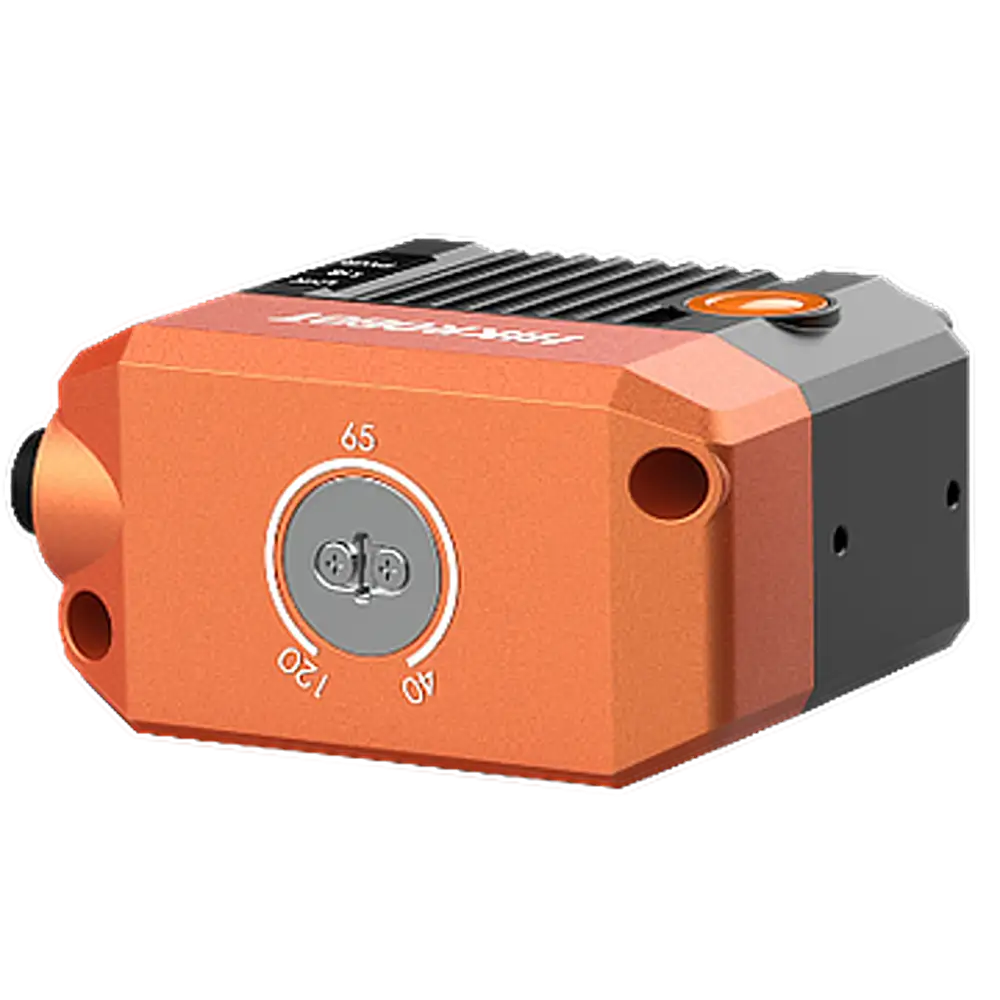

Der MV-SC2004EM-06S-WBN-Mini ist ein kompakter 0,4 MP Mono-Vision-Sensor (Mini-Gehäuse) der HikRobot SC2000E-Serie mit 6,72 mm Brennweite und M10-Objektivfassung. Dank 60 fps und IP65-Schutz eignet er sich besonders für beengte Einbausituationen in der Automatisierungstechnik.

Der HikRobot MV-SC2004EM-06S-WBN-Mini ist ein kompakter Vision Sensor der SC2000E Mini-Serie mit 0,4 MP Auflösung (704 × 540 Pixel), 6,72 mm Brennweite und M10-Objektivfassung. Das kleinere Gehäuse ermöglicht den Einsatz auch in beengten Montageverhältnissen auf der Produktionslinie.

Mit 60 fps, Global Shutter und integrierter weißer LED-Beleuchtung (× 4) liefert der Sensor zuverlässige Inspektionsergebnisse bei schnellen Produktionsprozessen. Die SCMVS-Software vereinfacht die Einrichtung und bietet vielfältige Vision-Tools für Existenz-, Maß- und Erkennungsaufgaben.

Dank IP65-Schutzart, Betriebstemperatur von 0 °C bis 50 °C und Unterstützung von PROFINET, Modbus, EtherNet/IP sowie weiteren Protokollen integriert sich der MV-SC2004EM-06S-WBN-Mini nahtlos in moderne Automatisierungssysteme.

Technische Daten

Modell	Produktmodell	MV-SC2004EM-06S-WBN-Mini
Modell	Typ	SC2000E Mini Vision Sensor, 0,4 MP, Mono, 6,72 mm Brennweite
Tool	Vision-Tool	Messung: P2P-, P2L-Messung, Kontrastmessung, Grauwerterkennung, Kantenbreitenmessung, Breitenmessung, Helligkeitsmittelwert, L2L-Winkel, Farbmessung, Farbgröße, Durchmessermessung, Linienwinkel Existenz: Anomalieerkennung, Punkt, Kante, Kontur, Muster, Kreis, Linie Zählung: Punkt, Kante, Kontur, Farbe, Muster Erkennung: Kategorie, Farbkontrast, Klassifizierung, Farberkennung, OCR Logik: Rechner, Logikurteil, Bedingung, Kombination, Formatausgabe, If-Modul, Zeichenvergleich Position: Fixture
	Lösungskapazität	Unterstützt Import/Export von Lösungen; bis zu 8 Lösungen und 40 Module speicherbar.
	Kommunikationsprotokoll	RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV
Kamera	Sensortyp	CMOS, Global Shutter
	Pixelgröße	6,9 μm × 6,9 μm
	Sensorgröße	1/2,9″
	Auflösung	704 × 540
	Max. Bildrate	60 fps
	Verstärkung (Gain)	0 dB bis 15 dB
	Belichtungszeit	16 μs bis 1 s
	Pixelformat	Mono 8
	Mono/Farbe	Mono
Elektrische Eigenschaften	Datenschnittstelle	Fast Ethernet (100 Mbit/s)
	Digitale I/O	17-poliger M12-Steckverbinder für Stromversorgung, Ethernet, serielle Schnittstelle und digitale I/O: nicht-isolierter Eingang × 1 (Line 2), nicht-isolierter Ausgang × 1 (Line 3), konfigurierbare nicht-isolierte I/O × 2 (Line 0/1), RS-232 × 1, externer Taster × 1 (BUTTON)
	Stromversorgung	12 VDC bis 24 VDC
	Leistungsaufnahme	Durchschn. 4 W @ 24 VDC Max. 11 W @ 24 VDC
Mechanik	Objektivfassung	M10-Fassung, manueller Fokus einstellbar
	Brennweite	6,72 mm
	Objektivkappe	Transparente Objektivkappe
	Lichtquelle	Weiße LED-Beleuchtung × 4
	Statusanzeige	Betriebsanzeige (PWR), Netzwerkanzeige (LNK), Statusanzeige (STS)
	Abmessungen	46 mm × 38 mm × 25 mm (1,8″ × 1,5″ × 1,0″)
	Gewicht	Ca. 160 g (0.4 lb.)
	Schutzart	IP65
Umgebungsbedingungen	Temperatur	Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F) Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
	Luftfeuchtigkeit	20 % bis 95 % rF (nicht kondensierend)
	Schutzklasse	IP65 (mit ordnungsgemäß montierter Objektivkappe)
Allgemein	Client-Software	SCMVS
Allgemein	Zertifizierung	CE, KC
