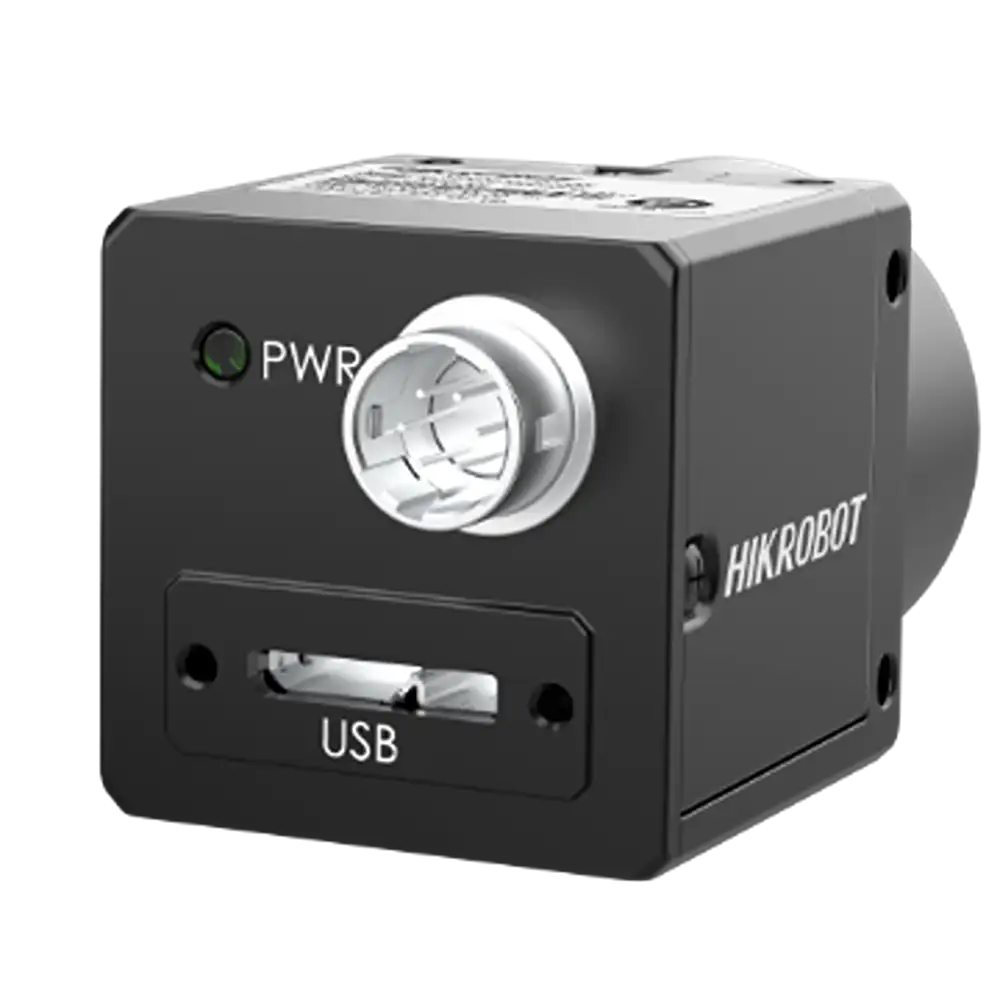

Hikrobot Flächenkamera MV-CS050-10UM

5 MP CMOS-Sensor, CMOS, Global Shutter (Sony® IMX264)
Auflösung: 2448 × 2048
Max. Bildrate: 60 fps @2448 × 2048 Mono 8
Pixelgröße: 3.45 μm × 3.45 μm
Schnittstelle: USB 3.0
Kompaktes Design mit reduziertem Stromverbrauch.
Unterstützt LSC, Sequencer, Super Palette, etc.
Unterstützt hardware trigger, software trigger, and free run.
Vierseitige Befestigungsmöglichkeit für flexible Montage.
Leistungsaufnahme: Typ. 3.2 W @ 5 VDC (USB3.0 provides power supply)
Abmessungen: 29 mm × 29 mm × 30 mm (1.1″ × 1.1″ × 1.2″)
Verfügbar als Monoversion

Die HikRobot Flächenkamera MV-CS050-10UM ist eine leistungsstarke 5 MP Monochromkamera der CS-Serie mit USB 3.0-Schnittstelle. Sie basiert auf dem Sony® IMX264 CMOS-Sensor (Global Shutter) und liefert bei einer Auflösung von 2448 × 2048 eine maximale Bildrate von 60 fps @2448 × 2048 Mono 8. Die CS-Serie der zweiten Generation überzeugt durch optimiertes Wärmemanagement, vierseitige Montagemöglichkeiten und integrierte Bildverarbeitungsalgorithmen für anspruchsvolle industrielle Bildverarbeitungsanwendungen.

Hauptmerkmale

Kompaktes Design mit reduziertem Stromverbrauch.
Unterstützt LSC, Sequencer, Super Palette, etc.
Unterstützt hardware trigger, software trigger, and free run.
Vierseitige Befestigungsmöglichkeit für flexible Montage.
Kompatibel mit USB3 Vision Protokoll

Technische Spezifikationen

Sensor: CMOS, Global Shutter
Sensormodell: Sony® IMX264
Auflösung: 2448 × 2048
Max. Bildrate: 60 fps @2448 × 2048 Mono 8
Schnittstelle: USB 3.0
Bildtyp: Monochrom

Die MV-CS050-10UM ist kompatibel mit dem USB 3.0-Standard und der GenICam-Spezifikation. Sie unterstützt gängige Bildverarbeitungssoftware wie MVS sowie Drittanbieter-Tools. Dank ihrer kompakten Abmessungen und robusten Bauweise eignet sie sich ideal für Qualitätsprüfung, Messtechnik und weitere Anwendungen der maschinellen Bildverarbeitung.

Technische Daten

Modell
Produktmodell	MV-CS050-10UM
Typ	5 MP Flächenkamera, USB3.0, IMX264, 2nd Gen., Mono
Leistung
Sensortyp	CMOS, Global Shutter
Sensormodell	Sony® IMX264
Pixelgröße	3.45 μm × 3.45 μm
Sensorgröße	2/3″
Auflösung	2448 × 2048
Max. Bildrate	60 fps @2448 × 2048 Mono 8
Dynamikbereich	71 dB
SNR	40 dB
Verstärkung	0 dB bis 24 dB
Belichtungszeit	Ultrakurze Belichtung: 1 μs bis 14 μs Standard-Belichtung: 15 μs bis 10 sec
Belichtungsmodus	Aus/Einmal/Dauerbelichtung
Mono/Farbe	Mono
Pixelformat	Mono 8/10/10Packed/12/12Packed
Binning	Unterstützt 1 × 1, 2 × 2, 4 × 4
Dezimierung	Unterstützt 1 × 1, 2 × 2
Bildumkehr	Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften
Datenschnittstelle	USB3.0, compatible with USB2.0
Digital I/O	6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Stromversorgung	9 VDC bis 24 VDC, supports USB3.0 power supply
Leistungsaufnahme	Typ. 3.2 W @ 5 VDC (USB3.0 provides power supply)
Mechanisch
Objektivanschluss	C-Mount
Abmessungen	29 mm × 29 mm × 30 mm (1.1″ × 1.1″ × 1.2″)
Gewicht	Ca. 80 g (0,2 lb.)
Schutzart	IP40 (bei ordnungsgemäßer Objektivinstallation und Verdrahtung)
Temperaturbereich	Betriebstemperatur: –30 °C bis 60 °C (–22 °F bis 140 °F) Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
Luftfeuchtigkeit	20 % bis 95 % relative Luftfeuchtigkeit, keine Kondensation
Allgemein
Client-Software	MVS or third-party software meeting with USB3.0 Vision Protocol
Betriebssystem	32/64-Bit Windows 7/10, 32/64-Bit Linux
Kompatibilität	USB3 Vision, GenlCam
Zertifizierungen	CE, KC, RoHS
