HikRobot Platinenkamera MV-CB120-10GM-C

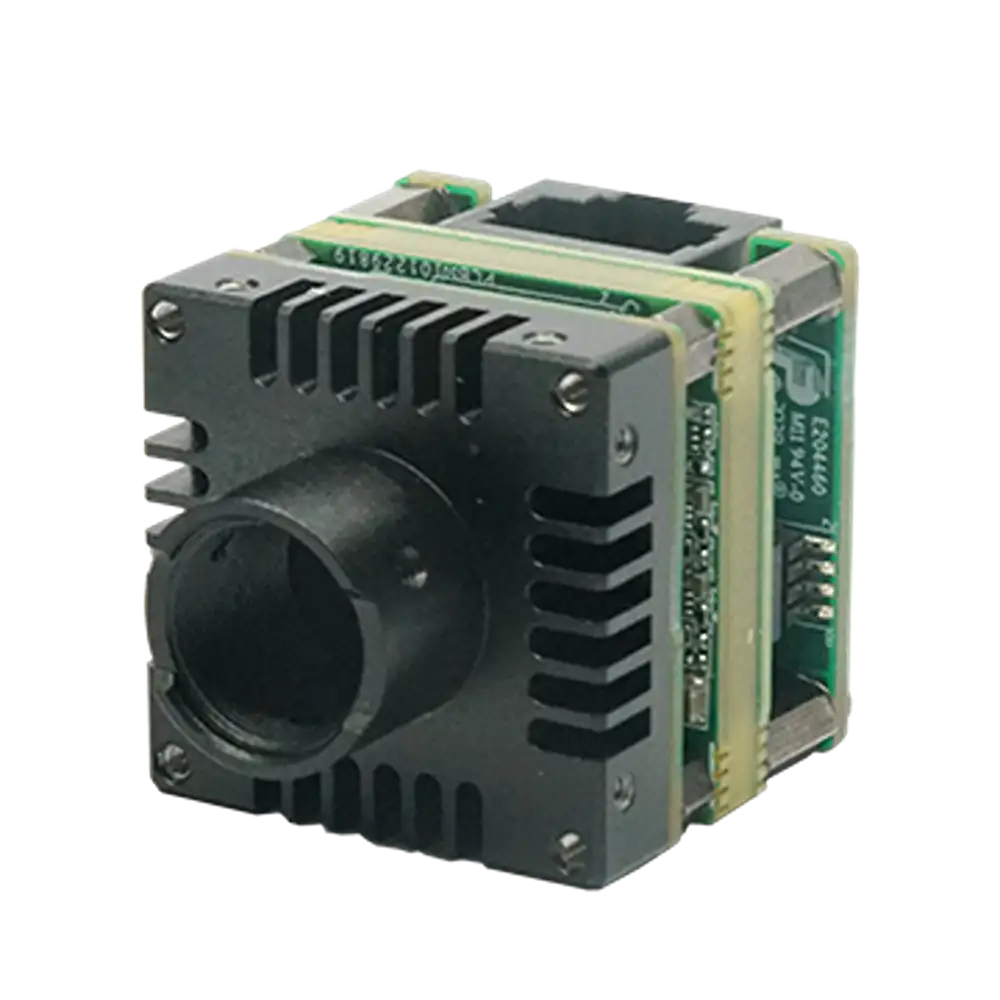

HikRobot Platinenkamera MV-CB120-10GM-C – Bild 2

HikRobot Platinenkamera MV-CB120-10GM-C

  • 12 MP CMOS-Sensor, Globaler Verschluss (Sony® IMX226)
  • Auflösung: 4024 × 3036
  • Max. Bildrate: 9,7 fps @ 4024 × 3036 Mono 8
  • Pixelgröße: 1,85 μm × 1,85 μm
  • Schnittstelle: GigE, PoE unterstützt
  • Objektivanschluss: C-Mount or M12
  • Farbmodus: Monochrom
  • Abmessungen: 29 mm × 29 mm × 30,2 mm (1,1″ × 1,1″ × 1,2″)
  • Gewicht: ca. 45 g (0,1 lb.)

Die HikRobot Platinenkamera MV-CB120-10GM-C ist eine kompakte 12 MP Monochromkamera auf Basis des Sony® IMX226-Sensors mit GigE-Schnittstelle. Sie liefert Monochrombilder in einer Auflösung von 4024 × 3036 bei bis zu 9,7 fps @ 4024 × 3036 Mono 8 mit kompakten Abmessungen von 29 mm × 29 mm × 30,2 mm (1,1″ × 1,1″ × 1,2″) und unterstützt Power-over-Ethernet (PoE).

Hauptmerkmale

  • Kompaktes Platinen-Design für platzsparende Industrieanwendungen
  • 12 MP CMOS-Sensor mit globalem Verschluss für verzerrungsfreie Aufnahmen
  • Auflösung 4024 × 3036 mit 9,7 fps @ 4024 × 3036 Mono 8
  • GigE-Schnittstelle – kompatibel mit GigE Vision-Protokoll und GenICam-Standard
  • M12-objektivanschluss für flexible Optik-Integration
  • Unterstützt Gain, Belichtungszeit, Weißabgleich und Gamma-Korrektur

Die CB-Serie wurde speziell für Anwendungen mit hohen Anforderungen an Platzbedarf entwickelt und eignet sich für industrielle Bildverarbeitung, medizinische Systeme, Embedded-Systeme und 3D-Anwendungen.

Technische Daten

Modellinformationen
Produktmodell MV-CB120-10GM-C
Typ 12 MP Platinenkamera, GigE, Sony® IMX226, Farbe, C-Mount
Leistung
Sensortyp CMOS, rolling shutter
Sensormodell Sony® IMX226
Pixelgröße 1,85 μm × 1,85 μm
Sensorgröße 1/1.7″
Auflösung 4024 × 3036
Maximale Bildrate 9,7 fps @ 4024 × 3036 Mono 8
Dynamikbereich 70,5 dB
SNR (Signal-Rausch-Verhältnis) 40,5 dB
Verstärkung (Gain) 0 dB bis 20 dB
Belichtungszeit 34 μs bis 2 sec
Belichtungsmodus Aus / Einmal / Kontinuierlich
Farbmodus Mono
Pixelformat Mono 8/10/10Packed/12/12Packed
Binning Unterstützt 1 × 1, 2 × 2, 4 × 4
Dekimation Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildausgabe-Umkehr
Elektrische Eigenschaften
Daten-Schnittstelle Gigabit Ethernet, kompatibel mit Fast Ethernet
Digital I/O 6-poliger Steckverbinder für Strom und I/O: nicht isolierter Eingang × 1 (Line 0), nicht isolierter Ausgang × 1 (Line 1), bidirektionaler nicht isolierter I/O × 1 (Line 2).
Stromversorgung 9 VDC to 24 VDC, unterstützt PoE
Leistungsaufnahme Typ. 1,9 W @ 12 VDC
Mechanische Eigenschaften
Objektivanschluss C-Mount or M12-Anschluss
Abmessungen 29 mm × 29 mm × 30,2 mm (1,1″ × 1,1″ × 1,2″)
Gewicht ca. 45 g (0,1 lb.)
Betriebstemperatur 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit 20 % bis 80 % RH (ohne Kondensation)
Allgemeine Informationen
Client-Software MVS oder Drittanbieter-Software nach GigE Vision-Protokoll
Betriebssysteme 32/64-Bit Windows XP/7/10, 32/64-Bit Linux und 64-Bit MacOS
Kompatibilität GigE Vision V2.0, GenICam
Zertifizierungen RoHS

Zeichnung

HikRobot Platinenkamera MV-CB120-10GM-C – Maßzeichnung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

GenICam, GigE
Farbe/Mono

Mono
Auflösung

12 MP
Auflösung (H x B)

4024 × 3036
Sensortyp

CMOS, Globaler Verschluss
