HikRobot Flächenkamera MV-CU013-80GC

HikRobot Flächenkamera MV-CU013-80GC

  • 1,3 MP CMOS-Sensor, CMOS, Globalverschluss (SS)
  • Auflösung: 1280 × 1024 Pixel
  • Max. Bildrate: 89,9 fps @1280 × 1024 Bayer BG 8
  • Pixelgröße: 4,0 μm × 4,0 μm
  • Sensorgröße: 1/2.7″
  • Schnittstelle: Gigabit Ethernet (GigE Vision V2.0)
  • Stromversorgung: 9 VDC bis 24 VDC, PoE optional

Die HikRobot Flächenkamera MV-CU013-80GC ist eine leistungsstarke Farb-industriekamera der CU-Serie mit 1,3 MP Auflösung (1280 × 1024 Pixel) und einem CMOS, Globalverschluss (SS). Dank ihrer kompakten Bauweise und des energieeffizienten Designs bietet sie zuverlässige Leistung für anspruchsvolle industrielle Bildverarbeitungsanwendungen.

Die GigE-Schnittstelle der MV-CU013-80GC GigE-Schnittstelle (GigE Vision V2.0) ermöglicht eine stabile Bildübertragung bis zu 100 Metern ohne Repeater. Die Kamera ist vollständig kompatibel mit dem GigE Vision V2.0-Protokoll und GenICam-Standard und unterstützt gängige Client-Software wie MVS sowie Drittanbieter-Lösungen.

Hauptmerkmale der CU-Serie

  • Unterstützt auto or manual adjustment of gain, exposure time, manual adjustment of LUT, Gamma correction, etc.
  • Unterstützt Hardware-Trigger, Software-Trigger und Freilaufmodus.
  • Verwendet eine GigE-Schnittstelle mit einer maximalen Übertragungsdistanz von 100 Metern ohne Repeater.
  • Kompatibel mit GigE Vision V2.0-Protokoll, GenICam-Standard und Drittanbieter-Software.

*Die hier dargestellten technischen Daten können je nach Umgebung, Objekten und weiteren Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten der verschiedenen Hersteller.

Technische Daten

Modell Details
Produktmodell MV-CU013-80GC
Typ 1,3MP Flächenkamera, GigE, SS, Farbe
Leistung
Sensortyp CMOS, Globalverschluss
Sensormodell SS
Pixelgröße 4,0 μm × 4,0 μm
Sensorgröße 1/2.7″
Auflösung 1280 × 1024
Max. Bildrate 89,9 fps @1280 × 1024 Bayer BG 8
Dynamikumfang 54,5 dB
Signal-Rausch-Verhältnis 39,2 dB
Verstärkung 0 dB bis 20 dB
Belichtungszeit 31 μs bis 1 sec
Belichtungsmodus Aus/Einmalig/Kontinuierlich
Mono/Farbe Farbe
Pixelformat Bayer BG 8/10/10Packed/12/12Packed
Binning Unterstützt 1 × 1, 2 × 2, 4 × 4
Dezimierung Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften
Datenschnittstelle Gigabit Ethernet, kompatibel mit Fast Ethernet
Digital-I/O 6-poliger P7-Stecker für Stromversorgung und I/O, inkl. optisch isolierter Eingang × 1 (Line 0), optisch isolierter Ausgang × 1 (Line 1), bidirektionales nicht isoliertes I/O × 1 (Line 2).
Stromversorgung 9 VDC bis 24 VDC, PoE optional
Leistungsaufnahme ca. 2,2 W@12 VDC
Mechanisch
Objektivanschluss C-Mount
Abmessungen 29 mm × 29 mm × 42 mm (1,1″ × 1,1″ × 1,7″)
Gewicht ca. 100 g (0,2 lb)
Schutzart IP30 (bei ordnungsgemäßer Objektiv- und Kabelinstallation)
Temperatur Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur: -30 °C bis 70 °C (-22 °F bis 158 °F)
Luftfeuchtigkeit 20 % bis 95 % relative Luftfeuchtigkeit, nicht kondensierend
Allgemein
Client-Software MVS oder Drittanbieter-Software, kompatibel mit GigE Vision-Protokoll
Betriebssystem 32/64-Bit Windows 7/10/11, 32/64-Bit Linux und 64-Bit macOS
Kompatibilität GigE Vision V2,0, GenICam
Zertifizierungen CE, RoHS, KC

Zeichnungen

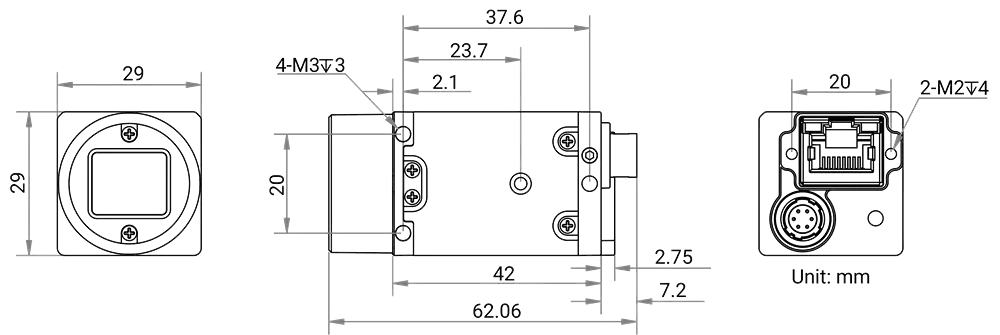

HikRobot CU-Serie Flächenkamera MV-CU013-80GC Maßzeichnung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

GigE
Farbe/Mono

Farbe
Auflösung

1, 3 MP
Auflösung (H x B)

1280 × 1024
Sensortyp

CMOS
