HikRobot Flächenkamera MV-CH250-90YC-M58S-NN

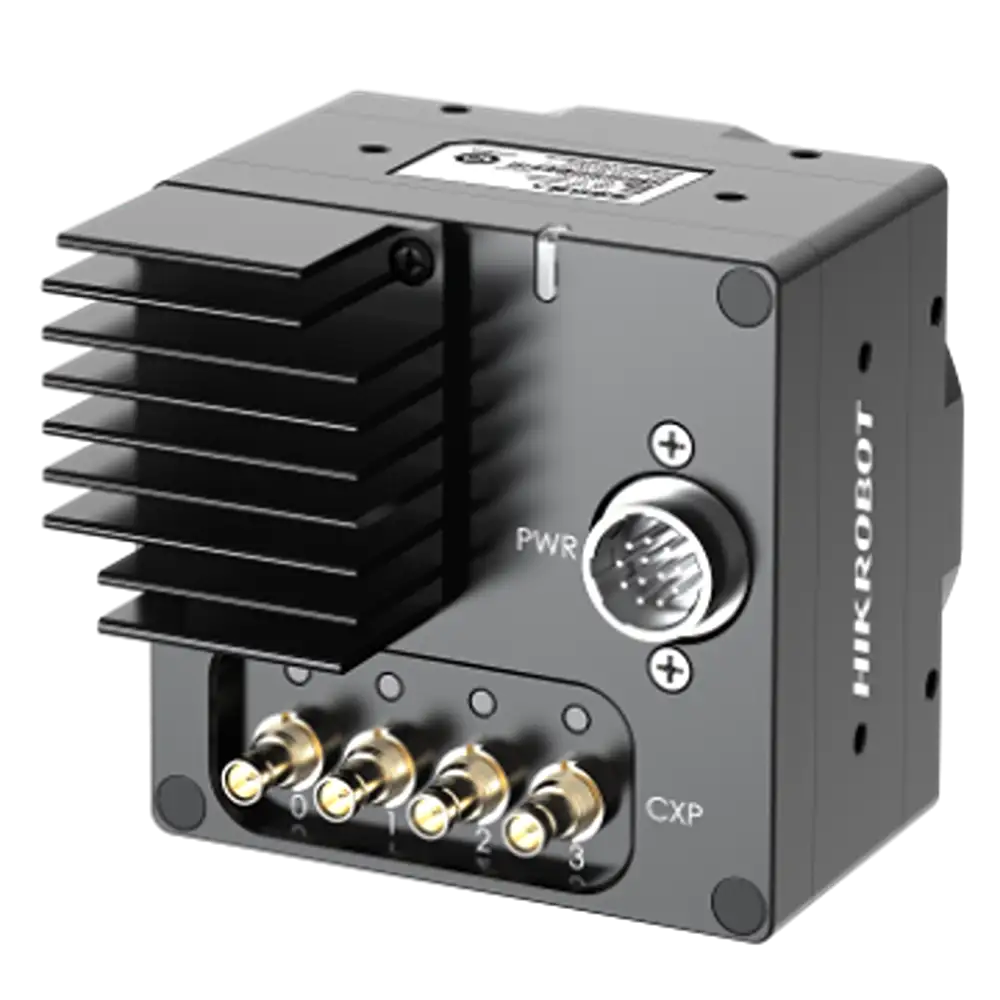

HikRobot Flächenkamera MV-CH250-90YC-M58S-NN – Bild 2

HikRobot Flächenkamera MV-CH250-90YC-M58S-NN

  • 25 MP CoaxPress Flächenkamera
  • Auflösung von 5120 × 5120, Pixelgröße von 2.5 µm × 2.5 µm.
  • Global Shutter CMOS für hohen Dynamikbereich und hochwertige Bildqualität
  • CXP-12-Schnittstelle zur Datenübertragung.
  • Kompatibel mit CoaXPress und GenICam

Die HikRobot Flächenkamera MV-CH250-90YC-M58S-NN ist eine hochauflösende 25 MP Farb-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Auflösung von 5120 × 5120, Pixelgröße von 2.5 µm × 2.5 µm.

  • Adopts global shutter CMOS sensor to provide high dynamic range and high-quality image.

  • CXP-12-Schnittstelle zur schnellen Datenübertragung.

  • Compatible with CoaXPress Protocol, GenlCam Standard, and third-party software based on the protocol and standard.

Technische Daten

Modell Produktmodell MV-CH250-90YC-M58S-NN
Typ 25 MP Flächenkamera, CoaXPress CXP-12, GMAX0505, Farbe, V2, M58-Fassung
Leistung Sensortyp CMOS, Global Shutter
Sensormodell Gpixel GMAX0505
Pixelgröße 2.5 μm × 2.5 μm
Sensorgröße 1.1″
Auflösung 5120 × 5120
Max. Bildrate 150 fps @5120 × 5120 Bayer BG 8
Dynamikbereich 63 dB
Signal-Rausch-Verhältnis (SNR) 36 dB
Verstärkung 2.5 ×
Belichtungszeit UltraShort exposure mode: 3 μs bis 8 μs
Standard exposure mode: 10 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono Color
Pixelformat Bayer BG 8/10/12
Binning Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Dezimierung Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle CoaXPress with micro-BNC interface
Digital I/O 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1(Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.
Stromversorgung 12 VDC bis 24 VDC, CXP-0 and CXP-1 support PoCXP
Leistungsaufnahme Typ. 10 W @ 12 VDC
Mechanisch Objektivanschluss M58*0.75, flange back length 11.48 mm
Abmessungen 60 mm × 60 mm × 59 mm (2.4″ × 2.4″ × 2.3″) (cooling fins are optional)
Gewicht M58-mount without fan, ca. 285 g (0.6 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or third-party software meeting with CoaXPress Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11, 32/64-bit Linux
Kompatibilität CoaXPress, GenICam
Zertifizierungen CE, RoHS, KC, UL

Zeichnung

HikRobot Flächenkamera MV-CH250-90YC-M58S-NN Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

CoaXPress
Farbe/Mono

Farbe
Auflösung

25 MP
Auflösung (H x B)

5120 × 5120
Sensortyp

CMOS
Sensormodell

Gpixel GMAX0505
Framerate

150 fps
