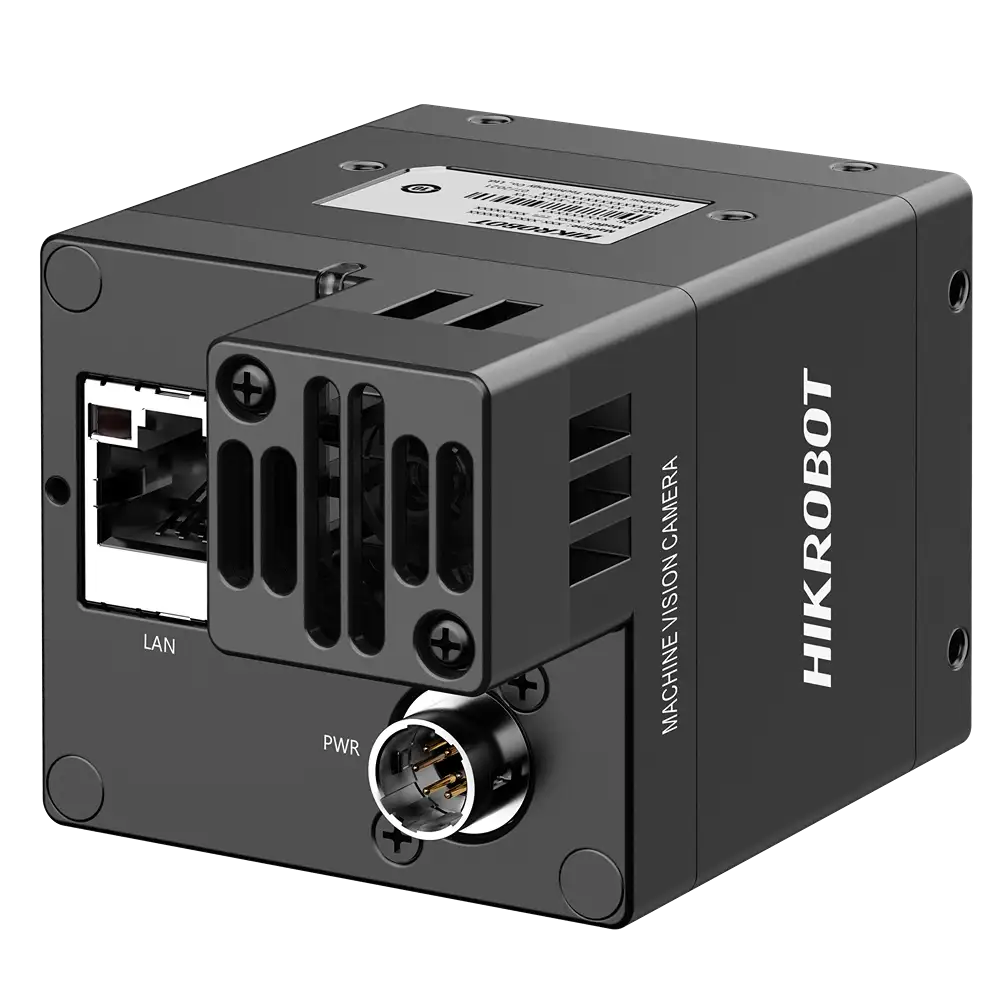

HikRobot Flächenkamera MV-CH120-90TM-C-NF – Bild 2

HikRobot Flächenkamera MV-CH120-90TM-C-NF

  • 12 MP 10 GigE Flächenkamera
  • Auflösung von 4096 × 3072, Pixelgröße von 3.4 μm × 3.4 μm.
  • Compatible with C-mount lens.
  • Adopts 10 GigE interface providing maximum transmission distance of 100 meters.
  • Provides mounting holes on panels for flexible installation.

Die HikRobot Flächenkamera MV-CH120-90TM-C-NF ist eine hochauflösende 12 MP Mono-Industriekamera mit 10 GigE-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Auflösung von 4096 × 3072, Pixelgröße von 3.4 μm × 3.4 μm.

  • Compatible with C-mount lens.

  • Adopts 10 GigE interface providing maximum transmission distance of 100 meters.

  • Provides mounting holes on panels for flexible installation.

  • Compatible with GigE Vision Protocol V2.0, GenlCam Standard, and third-party software based on protocols.

Technische Daten

Modell Produktmodell MV-CH120-90TM-C-NF
Typ 12 MP Flächenkamera, GMAX3412, 10-GigE, Mono, C-Fassung, mit Lüfter
Leistung Sensortyp CMOS, Global Shutter
Sensormodell Gpixel GMAX3412
Pixelgröße 3.4 μm × 3.4 μm
Sensorgröße 1.1″
Auflösung 4096 × 3072
Max. Bildrate 94 fps @ 4096 × 3072 Mono 8
Dynamikbereich 60.1 dB
Signal-Rausch-Verhältnis (SNR) 39 dB
Verstärkung 0 dB bis 6.1 dB
Belichtungszeit 6 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono/Farbe Mono
Pixelformat Mono 8/10/10Packed/12/12Packed
Binning Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Dezimierung Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle 10 Gigabit Ethernet (10000 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s)
Digital I/O 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), optoisolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2)
Stromversorgung 9 VDC bis 24 VDC
Leistungsaufnahme 10.2 W @ 12 VDC
Mechanisch Objektivanschluss C-mount
Abmessungen 50 mm × 45 mm × 68.6 mm (2.0″ × 1.8″ × 2.7″)
Gewicht Approx. 212 g (0.5 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or third-party software meeting with GigE Vision Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11, and 32/64-bit Linux
Kompatibilität GigE Vision V2.0, GenlCam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH120-90TM-C-NF Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

10 GigE
Farbe/Mono

Mono
Auflösung

12 MP
Auflösung (H x B)

4096 × 3072
Sensortyp

CMOS
Sensormodell

Gpixel GMAX3412
Framerate

94 fps
