OPT-C5025-5M-LW C-Mount Objektiv
Hersteller-Artikelnummer: OPT-C5025-5M-LW
Serie: 5-MP-IR-Objektive mit langem Arbeitsabstand
- Brennweite
- 50 mm
- Max. Sensorformat
- 2/3" (3,45 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 1000 mm
- Blende
- F2.5 - F22
- Filtergewinde
- M30,5 × 0,5
- Auflösung
- 5 MP
- Fokusbereich (ab Objektivvorderseite)
- 1000 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-C5025-5M-LW |
|---|---|
| Auflösungsvermögen | 3,45 µm |
| Anschluss | C-Mount |
| Sensorformat | 2/3" |
| Brennweite | 50 mm |
| Einstellung | manuell |
| Blende | F2,5 – F22 |
| Arbeitsabstand | 1000 mm – ∞ |
| Verzeichnung | <0,05 % |
| Gewicht | 0,11 kg |
| Schnittweite | 13,19 mm |
| Abmessungen | Ø37,00 × 54,90 |
| Filtergewinde | M30,5×P0,5 |
| Betriebstemperatur | -20 °C – +60 °C |
| Bildwinkel je Sensorformat | 1/3": 5,3°×3,9°×6,6° (H×V×D) | 1/2.5": 6,2°×4,6°×7,7° (H×V×D) | 1/1.8": 7,9°×5,9°×9,8° (H×V×D) | 2/3": 9,1°×7,7°×12,0° (H×V×D) |
| Maximales Sichtfeld (H × V) | 1/3": 5,3°×3,9° | 1/2.5": 6,2°×4,6° | 1/1.8": 7,9°×5,9° | 2/3": 9,1°×7,7° |
| Max. Sensorformat | 2/3" |
| Auflösung | 5 MP |
| Pixelgröße | 3,45 µm |
| Mindestobjektdistanz (MOD) | 1000 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,05 % |
| Bildkreis | Nicht angegeben |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 54,9 mm |
| Durchmesser | Ø 37 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

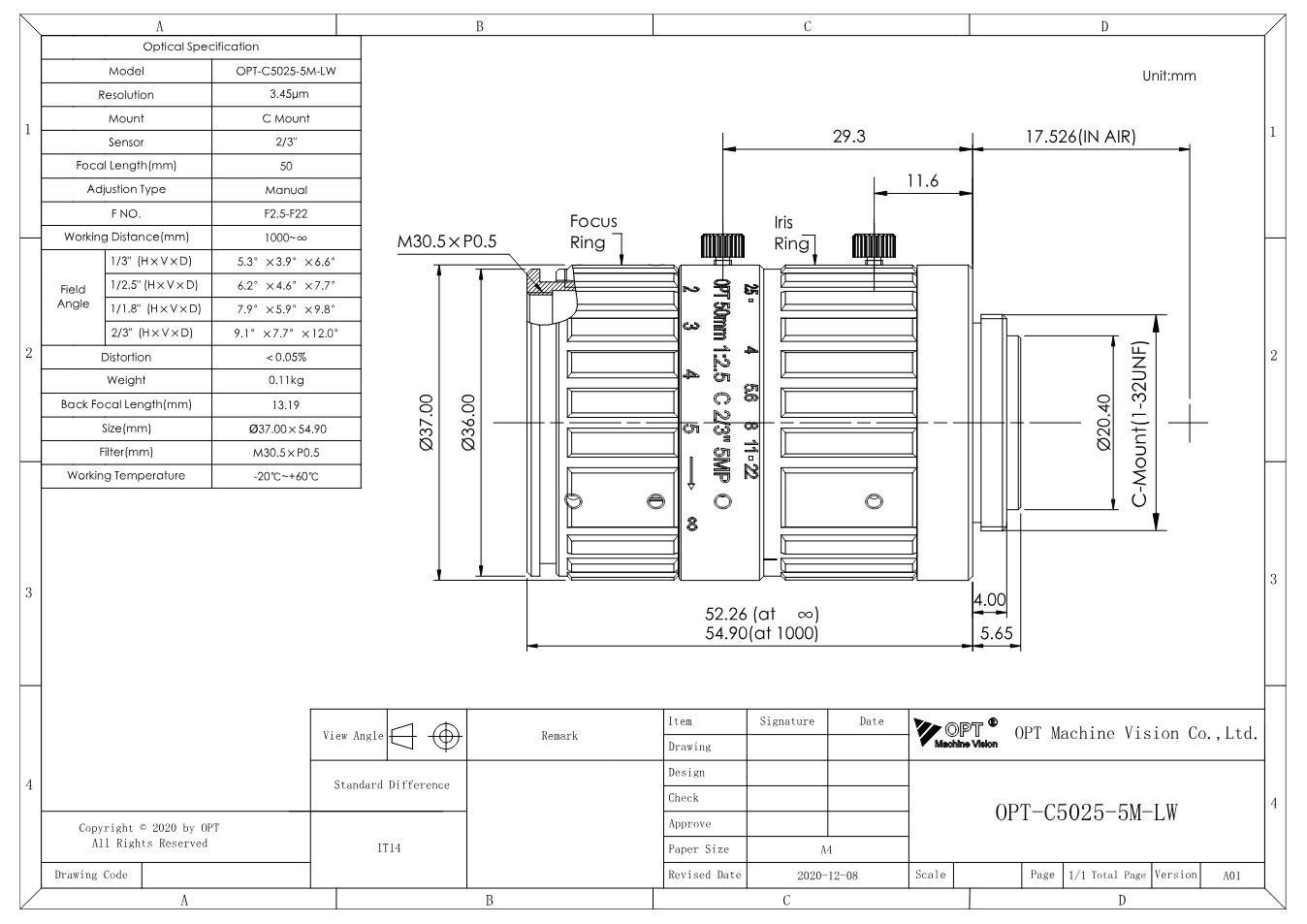

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-C5025-5M-LW (PDF)
Datenblatt · EN · 164 KB
Beschreibung
OPT-C5025-5M-LW, eine Festbrennweite für lange Arbeitsabstände der Serie „5-MP-IR-Objektive mit langem Arbeitsabstand“ von OPT, bringt Brennweite 50 mm, Blende F2,5 - F22, Sensor bis 2/3" mit. Außerdem: Arbeitsabstand 1000 mm - ∞, C-Mount.
Diese Varianten der 5-MP-Serie sind auf große Arbeitsabstände gerechnet - je nach Modell ab 390 mm, 600 mm, 1 m oder 5 m bis unendlich - und für 2/3"-Sensoren mit 3,45-µm-Pixeln korrigiert. Die Verzeichnung liegt im Hundertstelprozentbereich. Sie kommen zum Einsatz, wenn die Kamera weit vom Objekt entfernt sitzen muss: über Förderbändern, an Portalen, hinter Schutzscheiben.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei.
