OPT-C5024-2M C-Mount Objektiv
Hersteller-Artikelnummer: OPT-C5024-2M
Serie: 2-MP-Festbrennweiten
- Brennweite
- 50 mm
- Max. Sensorformat
- 1/3" | 1/2.5" | 1/1.8" | 2/3" (5 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 500 mm
- Blende
- F2.4 - F22
- Filtergewinde
- M27 × 0,5
- Auflösung
- 2 MP
- Fokusbereich (ab Objektivvorderseite)
- 500 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-C5024-2M |
|---|---|
| Auflösung (Kamera) | 2 MP |
| Anschluss | C-Mount |
| Sensorformat | 1/3" | 1/2.5" | 1/1.8" | 2/3" |
| Brennweite | 50 mm |
| Auflösungsvermögen | 5 µm |
| Einstellung | manuell |
| Blende | F2,4 – F22 |
| Verzeichnung | <0,1 % |
| Schnittweite | 15 mm |
| Abmessungen | Ø31 × 40,2 |
| Filtergewinde | M27×0,5 |
| Betriebstemperatur | -20 °C – +60 °C |
| Bildwinkel je Sensorformat | 2/3": D 12,5°, H 10°, V 7,6° | 1/2": D 9,2°, H 7,3°, V 5,5° |
| Arbeitsabstand | 500 mm – ∞ |
| Abbildungsmaßstab | 0 – 0,100 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø11 mm (2/3") |
| Maximales Sichtfeld (H × V) | 5,4°×3,9° | 6,3°×4,7° | 7,9°×6,0° | 9,6°×8,0° |
| Auflagemaß | 17,526 mm |
| Gewicht | 0,06 kg |
| Max. Sensorformat | 1/3" | 1/2.5" | 1/1.8" | 2/3" |
| Auflösung | 2 MP |
| Pixelgröße | 5 µm |
| Mindestobjektdistanz (MOD) | 500 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,1 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 40,2 mm |
| Durchmesser | Ø 31 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

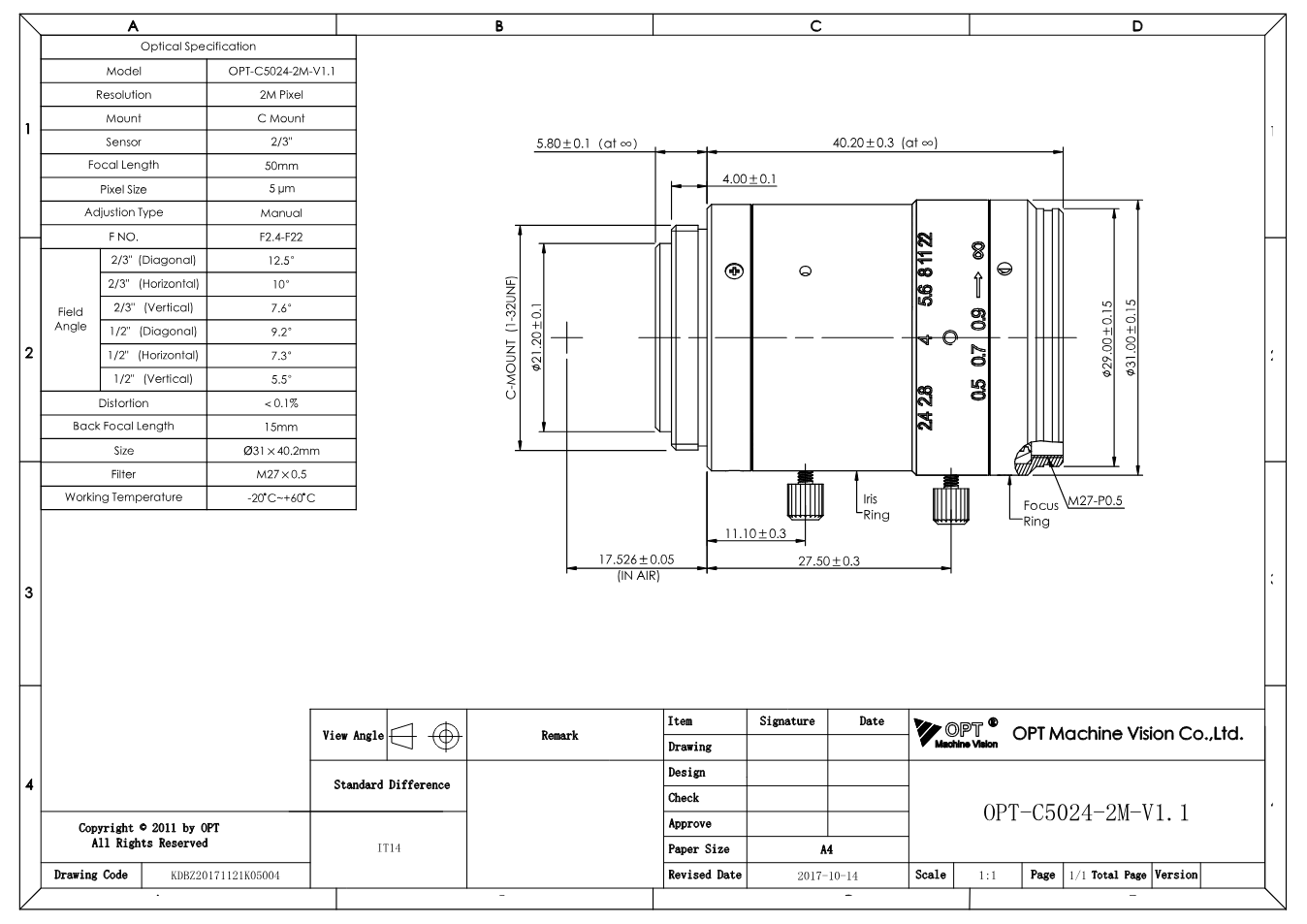

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-C5024-2M (PDF)
Datenblatt · EN · 190 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-C5024-2M
Datenblatt · EN · 265 KB
- Datenblatt herunterladen
2-MP-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 2499 KB
- Herunterladen
3D-Modell OPT-C5024-2M (STEP)
Technische Zeichnung · EN · 6116 KB
Beschreibung
OPT-C5024-2M, eine Festbrennweite der Serie „2-MP-Festbrennweiten“ von OPT, bringt Brennweite 50 mm, Blende F2,4 - F22, Bildkreis Ø11 mm (2/3") mit. Dazu kommen Arbeitsabstand 500 mm - ∞, C-Mount.
Die 2-MP-Serie ist OPTs Einstieg bei den Festbrennweiten: kompakte C-Mount-Objektive mit feststellbarem Fokus- und Blendenring, ausgelegt auf Kameras mit Pixeln ab 5,5 µm und Sensoren bis 2/3". Die Ausleuchtung ist gleichmäßig, Vignettierung bleibt gering. Sie werden dort eingesetzt, wo eine robuste Standardoptik reicht: Anwesenheitskontrolle, Lageerkennung, einfache Codelesung und Überwachung von Montageplätzen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
