OPT-C3516-2M C-Mount Objektiv
Hersteller-Artikelnummer: OPT-C3516-2M
Serie: 2-MP-Festbrennweiten
- Brennweite
- 35 mm
- Max. Sensorformat
- 2/3" | 1/2"
- Anschluss
- C-Mount
- Blende
- F1.6
- Filtergewinde
- M27 × 0,5
- Auflösung
- 2 MP
- Fokusbereich (ab Objektivvorderseite)
- 0,2 mm
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-C3516-2M |
|---|---|
| Auflösung (Kamera) | 2 MP |
| Anschluss | C-Mount |
| Brennweite | 35 mm |
| Arbeitsabstand | 0,2 m – ∞ |
| Einstellung | manuell |
| Blende | F1,6 |
| Blende | F1,6 – F16 |
| Verzeichnung | <0,25 % |
| Schnittweite | 11 mm |
| Abmessungen | Ø31 × 34,7 |
| Filtergewinde | M27×0,5 |
| Betriebstemperatur | -20 °C – +60 °C |
| Sensorformat | 2/3" | 1/2" |
| Bildwinkel je Sensorformat | 2/3": D 18°, H 14,4°, V 10,8° | 1/2": D 13,2°, H 10,6°, V 8° |
| Abbildungsmaßstab | 0 – 0,140 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø11 mm (2/3") |
| Maximales Sichtfeld (H × V) | 7,3°×6,0° | 9,6°×7,2° | 12,0°×9,0° | 14,1°×11,8° |
| Auflagemaß | 17,526 mm |
| Gewicht | 0,05 kg |
| Max. Sensorformat | 2/3" | 1/2" |
| Auflösung | 2 MP |
| Pixelgröße | Nicht angegeben |
| Mindestobjektdistanz (MOD) | Nicht angegeben |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,25 % |
| Blendensteuerung | Nicht zutreffend |
| Vibrationsfest | Nein |
| Baulänge | 34,7 mm |
| Durchmesser | Ø 31 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

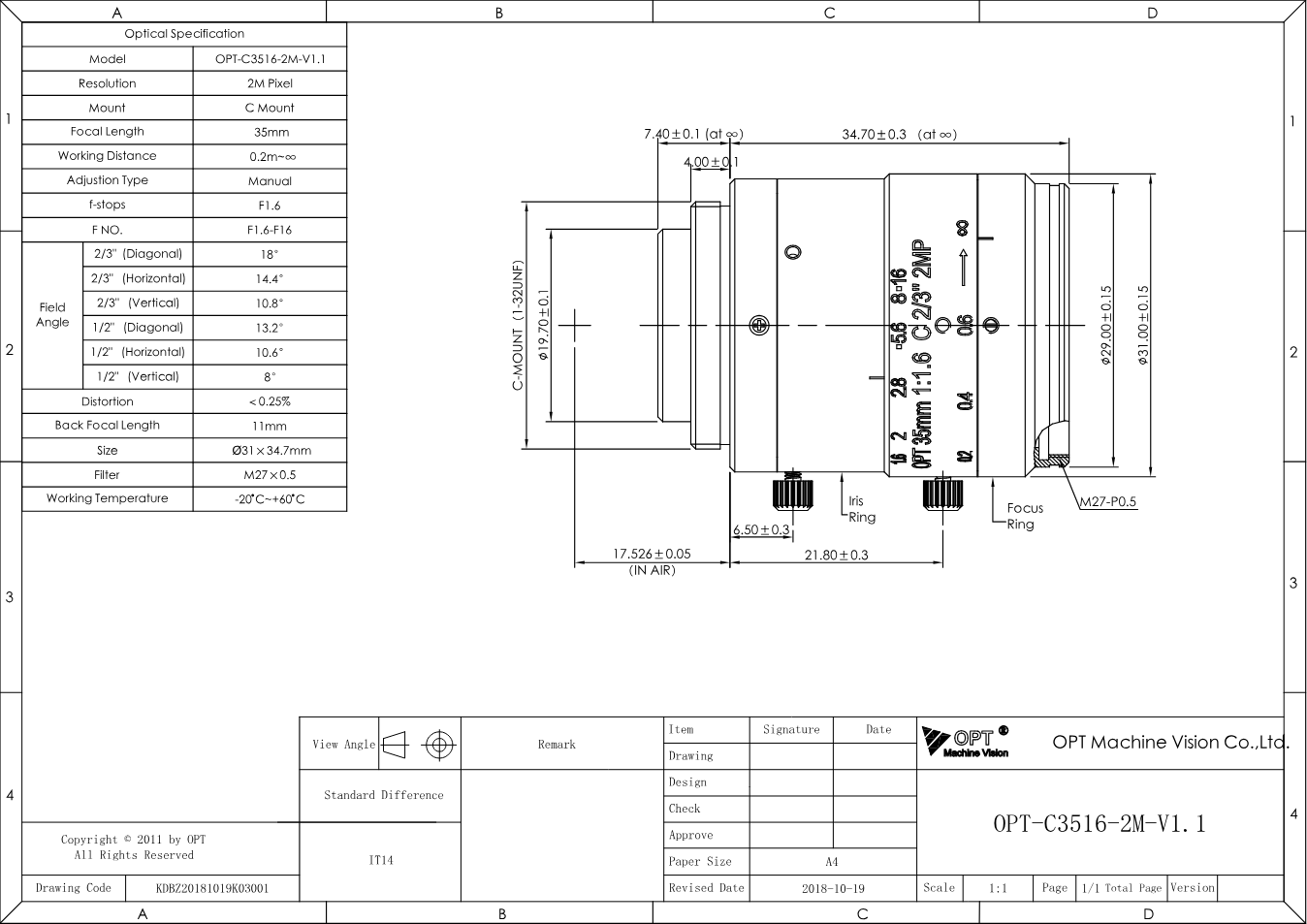

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-C3516-2M (PDF)
Datenblatt · EN · 160 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-C3516-2M
Datenblatt · EN · 263 KB
- Datenblatt herunterladen
2-MP-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 2499 KB
- Herunterladen
3D-Modell OPT-C3516-2M (STEP)
Technische Zeichnung · EN · 4783 KB
Beschreibung
OPT-C3516-2M ist eine Festbrennweite aus der Serie „2-MP-Festbrennweiten“ von OPT: Brennweite 35 mm, Blende F1,6, Bildkreis Ø11 mm (2/3"). Weitere Eckdaten: Arbeitsabstand 0,2m - ∞, C-Mount.
Die 2-MP-Serie ist OPTs Einstieg bei den Festbrennweiten: kompakte C-Mount-Objektive mit feststellbarem Fokus- und Blendenring, ausgelegt auf Kameras mit Pixeln ab 5,5 µm und Sensoren bis 2/3". Die Ausleuchtung ist gleichmäßig, Vignettierung bleibt gering. Sie werden dort eingesetzt, wo eine robuste Standardoptik reicht: Anwesenheitskontrolle, Lageerkennung, einfache Codelesung und Überwachung von Montageplätzen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
