OPT-C10028-2M C-Mount Objektiv
Hersteller-Artikelnummer: OPT-C10028-2M
Serie: 2-MP-Festbrennweiten
- Brennweite
- 100 mm
- Max. Sensorformat
- 1/3" | 1/2.5" | 1/1.8" | 2/3" (5 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 2700 mm
- Blende
- F2.8 - F16
- Filtergewinde
- M37,5 × 0,5
- Auflösung
- 2 MP
- Fokusbereich (ab Objektivvorderseite)
- 2700 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-C10028-2M |
|---|---|
| Auflösungsvermögen | 5 µm |
| Anschluss | C-Mount |
| Sensorformat | 1/3" | 1/2.5" | 1/1.8" | 2/3" |
| Brennweite | 100 mm |
| Einstellung | manuell |
| Blende | F2,8 – F16 |
| Arbeitsabstand | 2700 mm – ∞ |
| Verzeichnung | <0,05 % |
| Gewicht | 0,13 kg |
| Schnittweite | 19,95 mm |
| Abmessungen | Ø39,00 × 71,29 |
| Filtergewinde | M37,5×P0,5 |
| Betriebstemperatur | -20 °C – +60 °C |
| Bildwinkel je Sensorformat | 1/3": 2,0°×1,5°×2,5° (H×V×D) | 1/2.5": 2,4°×1,8°×3,0° (H×V×D) | 1/1.8": 3,0°×2,3°×3,7° (H×V×D) | 2/3": 3,7°×2,8°×4,6° (H×V×D) |
| Abbildungsmaßstab | 0 – 0,037 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø11 mm (2/3") |
| Maximales Sichtfeld (H × V) | 2,0°×1,5° | 2,4°×1,8° | 3,0°×2,3° | 3,7°×2,8° |
| Auflagemaß | 17,526 mm |
| Max. Sensorformat | 1/3" | 1/2.5" | 1/1.8" | 2/3" |
| Auflösung | 2 MP |
| Pixelgröße | 5 µm |
| Mindestobjektdistanz (MOD) | 2700 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,05 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 71,29 mm |
| Durchmesser | Ø 39 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

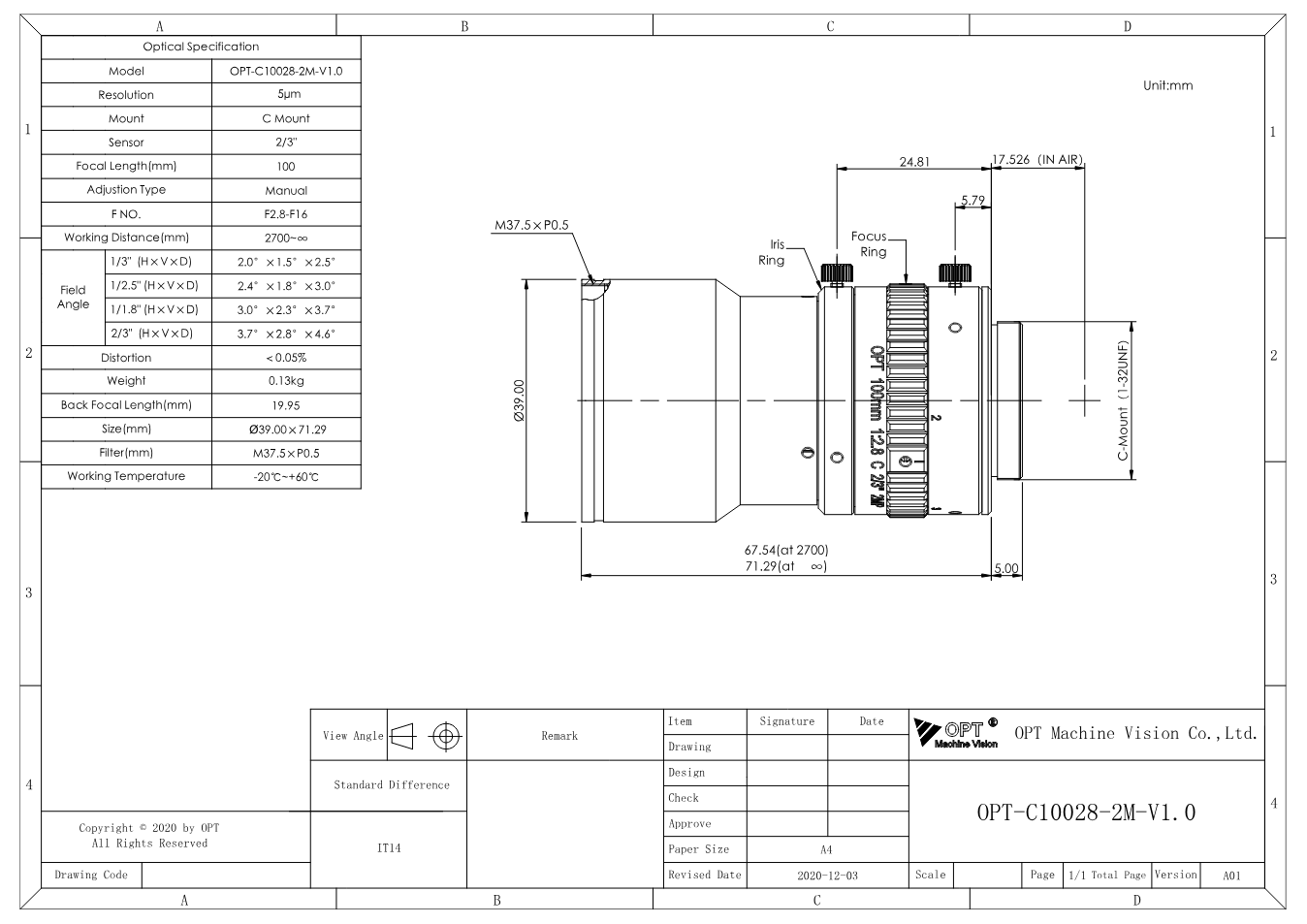

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-C10028-2M (PDF)
Datenblatt · EN · 162 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-C10028-2M
Datenblatt · EN · 1205 KB
- Datenblatt herunterladen
2-MP-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 2499 KB
- Herunterladen
3D-Modell OPT-C10028-2M (STEP)
Technische Zeichnung · EN · 1845 KB
Beschreibung
OPT-C10028-2M, eine Festbrennweite der Serie „2-MP-Festbrennweiten“ von OPT, bringt Brennweite 100 mm, Blende F2,8 - F16, Bildkreis Ø11 mm (2/3") mit. Außerdem: Arbeitsabstand 2700 mm - ∞, C-Mount.
Die 2-MP-Serie ist OPTs Einstieg bei den Festbrennweiten: kompakte C-Mount-Objektive mit feststellbarem Fokus- und Blendenring, ausgelegt auf Kameras mit Pixeln ab 5,5 µm und Sensoren bis 2/3". Die Ausleuchtung ist gleichmäßig, Vignettierung bleibt gering. Sie werden dort eingesetzt, wo eine robuste Standardoptik reicht: Anwesenheitskontrolle, Lageerkennung, einfache Codelesung und Überwachung von Montageplätzen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
