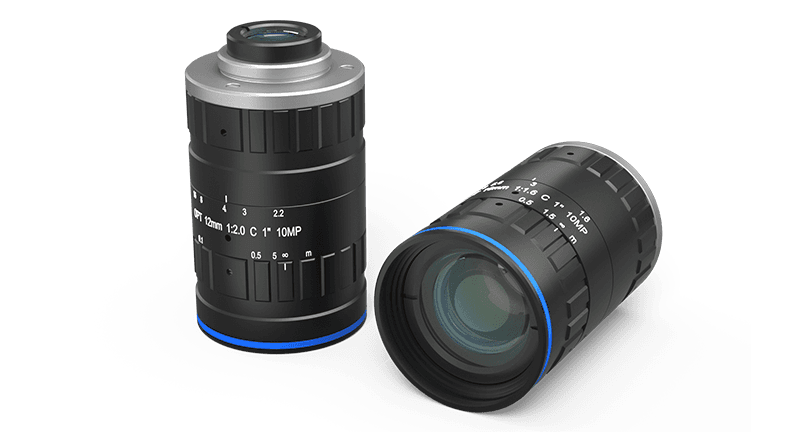

OPT-C5024-10M C-Mount Objektiv
Hersteller-Artikelnummer: OPT-C5024-10M
Serie: 10-MP-Festbrennweiten
- Brennweite
- 50 mm
- Max. Sensorformat
- 2/3" | 1.1" (3,45 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 550 mm
- Blende
- F2.4 - F22
- Filtergewinde
- M37,5 × 0,5
- Auflösung
- 10 MP
- Fokusbereich (ab Objektivvorderseite)
- 550 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-C5024-10M |
|---|---|
| Auflösungsvermögen | 3,45 µm |
| Anschluss | C-Mount |
| Sensorformat | 2/3" | 1,1" |
| Brennweite | 50 mm |
| Einstellung | manuell |
| Blende | F2,4 – F22 |
| Arbeitsabstand | 550 mm – ∞ |
| Verzeichnung | <0,1 % |
| Gewicht | 0,13 kg |
| Schnittweite | 16,24 mm |
| Abmessungen | Ø40,00 × 49,10 |
| Filtergewinde | M37,5×P0,5 |
| Betriebstemperatur | -20 °C – +60 °C |
| Bildwinkel je Sensorformat | 2/3": 10,0°×7,6°×12,2° (H×V×D) | 1,1": 15,6°×11,8°×19,4° (H×V×D) |
| Abbildungsmaßstab | 0 – 0,091 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø17,6 mm (1.1") |
| Maximales Sichtfeld (H × V) | 10,0°×7,6° | 15,6°×11,8° |
| Auflagemaß | 17,526 mm |
| Max. Sensorformat | 2/3" | 1.1" |
| Auflösung | 10 MP |
| Pixelgröße | 3,45 µm |
| Mindestobjektdistanz (MOD) | 550 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,1 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 49,1 mm |
| Durchmesser | Ø 40 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

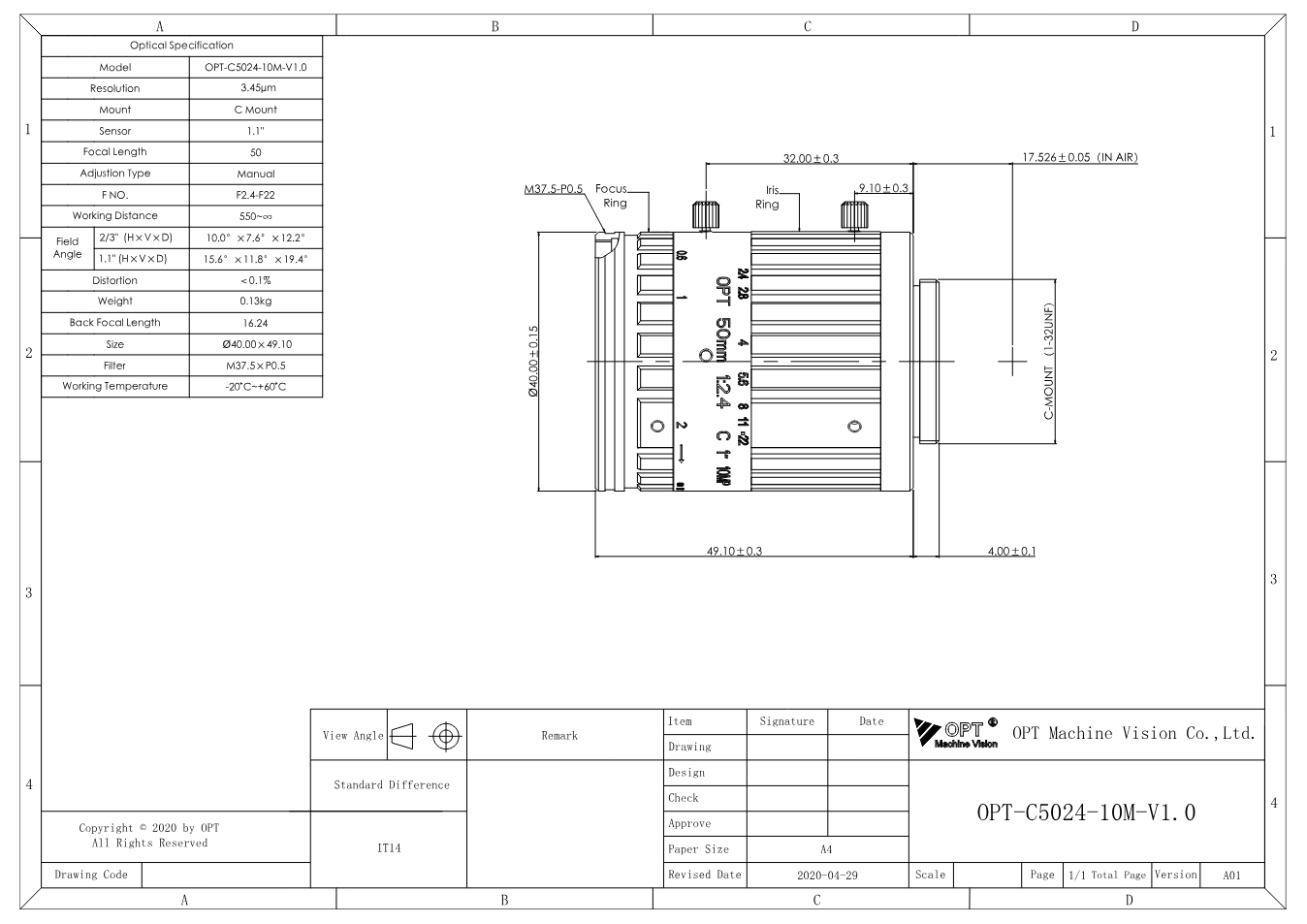

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-C5024-10M (PDF)
Datenblatt · EN · 66 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-C5024-10M
Datenblatt · EN · 2409 KB
- Datenblatt herunterladen
10-MP-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 1012 KB
- Herunterladen
3D-Modell OPT-C5024-10M (STEP)
Technische Zeichnung · EN · 4554 KB
Beschreibung
Das OPT-C5024-10M steht in OPTs Serie „10-MP-Festbrennweiten“ für Brennweite 50 mm, Blende F2,4 - F22, Bildkreis Ø17,6 mm (1.1"). Außerdem: Arbeitsabstand 550 mm - ∞, C-Mount.
Die 10-MP-Serie passt zu den meisten 10-Megapixel-Industriekameras und zu 12-MP-Kameras mit Pixeln ab 3,45 µm bei Sensoren bis 1,1". Die schwebende Fokussierung hält die Auflösung von unendlich bis zur Nahgrenze konstant hoch. Typische Aufgaben sind großflächige Vermessungen, Elektronik- und Displayprüfung sowie Anwendungen, bei denen eine Kamera ein großes Feld mit feinen Details erfassen muss.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
