OPT-C3514-10M C-Mount Objektiv
Hersteller-Artikelnummer: OPT-C3514-10M
Serie: 10-MP-Festbrennweiten
- Brennweite
- 35 mm
- Max. Sensorformat
- 2/3" | 1.1" (3,45 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 160 mm
- Blende
- F1.4 - F16
- Filtergewinde
- M40,5 × 0,5
- Auflösung
- 10 MP
- Fokusbereich (ab Objektivvorderseite)
- 160 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-C3514-10M |
|---|---|
| Auflösungsvermögen | 3,45 µm |
| Anschluss | C-Mount |
| Sensorformat | 2/3" | 1,1" |
| Brennweite | 35 mm |
| Einstellung | manuell |
| Blende | F1,4 – F16 |
| Arbeitsabstand | 160 mm – ∞ |
| Verzeichnung | <0,39 % |
| Gewicht | 0,12 kg |
| Schnittweite | 11,30 mm |
| Abmessungen | Ø43,00 × 59,35 |
| Filtergewinde | M40,5×P0,5 |
| Betriebstemperatur | -20 °C – +60 °C |
| Bildwinkel je Sensorformat | 2/3": 14,4°×10,8°×17,6° (H×V×D) | 1,1": 22,4°×16,8°×27,8° (H×V×D) |
| Abbildungsmaßstab | 0 – 0,219 |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø17,6 mm (1.1") |
| Maximales Sichtfeld (H × V) | 14,4°×10,8° | 22,4°×16,8° |
| Auflagemaß | 17,526 mm |
| Max. Sensorformat | 2/3" | 1.1" |
| Auflösung | 10 MP |
| Pixelgröße | 3,45 µm |
| Mindestobjektdistanz (MOD) | 160 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,39 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 59,35 mm |
| Durchmesser | Ø 43 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

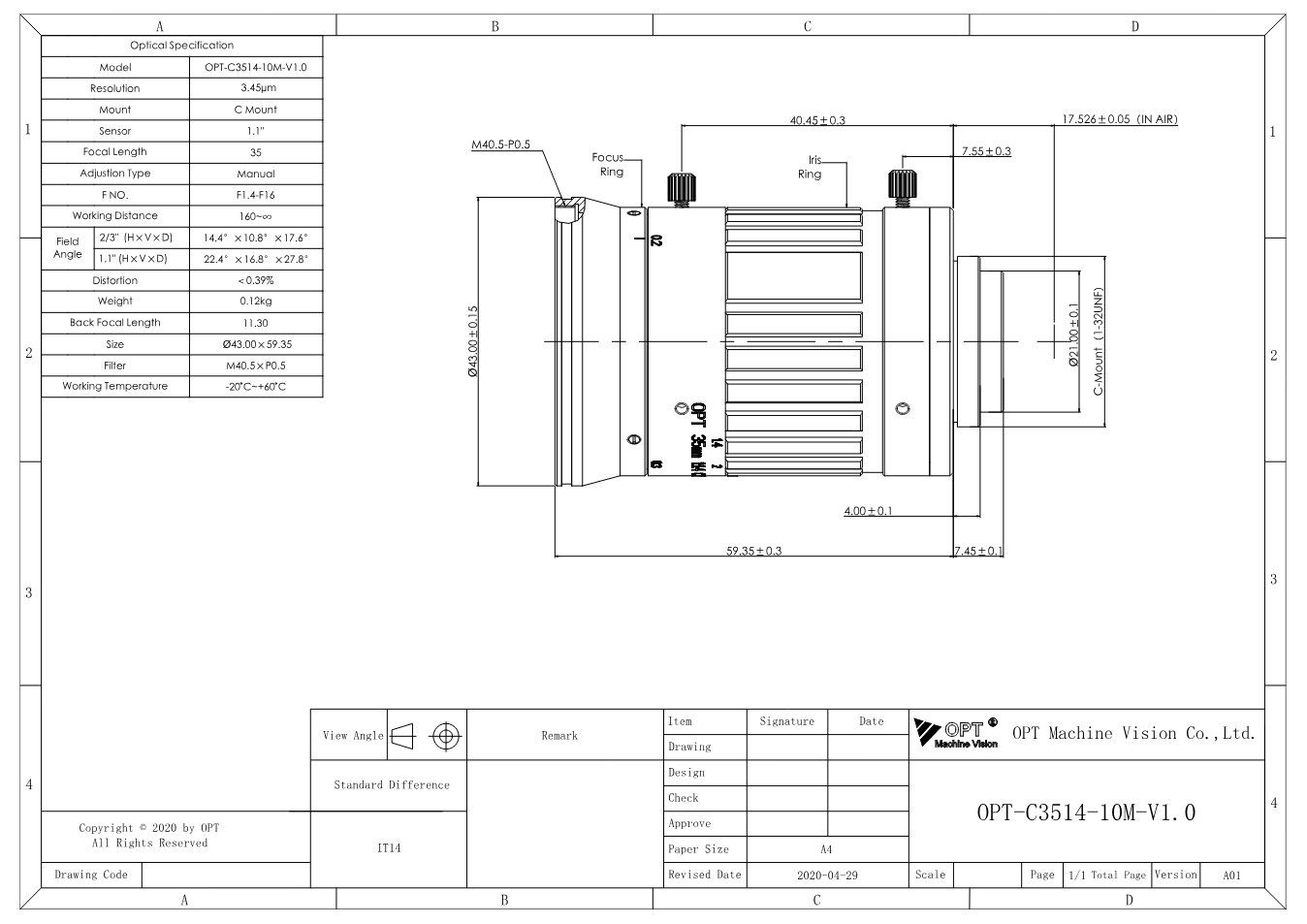

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-C3514-10M (PDF)
Datenblatt · EN · 66 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-C3514-10M
Datenblatt · EN · 2418 KB
- Datenblatt herunterladen
10-MP-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 1012 KB
- Herunterladen
3D-Modell OPT-C3514-10M (STEP)
Technische Zeichnung · EN · 4496 KB
Beschreibung
Das OPT-C3514-10M steht in OPTs Serie „10-MP-Festbrennweiten“ für Brennweite 35 mm, Blende F1,4 - F16, Bildkreis Ø17,6 mm (1.1"). Weitere Eckdaten: Arbeitsabstand 160 mm - ∞, C-Mount.
Die 10-MP-Serie passt zu den meisten 10-Megapixel-Industriekameras und zu 12-MP-Kameras mit Pixeln ab 3,45 µm bei Sensoren bis 1,1". Die schwebende Fokussierung hält die Auflösung von unendlich bis zur Nahgrenze konstant hoch. Typische Aufgaben sind großflächige Vermessungen, Elektronik- und Displayprüfung sowie Anwendungen, bei denen eine Kamera ein großes Feld mit feinen Details erfassen muss.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
