OPT
OPT-CDP0828 C-Mount Objektiv
Hersteller-Artikelnummer: OPT-CDP0828
Serie: Dolphin 20-MP-Festbrennweiten
- Brennweite
- 8,5 mm
- Max. Sensorformat
- 1.1" (2,4 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 100 mm
- Blende
- F2.8 - F16
- Filtergewinde
- M86 × 0,75
- Auflösung
- 20 MP
- Fokusbereich (ab Objektivvorderseite)
- 100 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CDP0828 |
|---|---|
| Brennweite | 8,5 mm |
| Einstellung | manuell |
| Blende | F2,8 – F16 |
| Bildkreis | Ø17,6 mm (1.1") |
| Arbeitsabstand | 100 mm – ∞ |
| Abbildungsmaßstab | 0,067 × bei WD 100 |
| Auflösungsvermögen | 2,4 µm |
| TV-Verzeichnung | <0,22 % bei WD 260 | <0,66 % bei WD 500 |
| Schnittweite | 11,57 mm bei WD 100 | 10,85 mm bei ∞ |
| Wirksamer Durchmesser vorn | 57,5 mm |
| Wirksamer Durchmesser hinten | 16,6 mm |
| Hauptstrahlwinkel | <7,6 |
| Anschluss | C-Mount |
| Gewicht | 0,41 kg |
| Abmessungen | 90 × 84,53 |
| Filtergewinde | M86×0,75-6H |
| Betriebstemperatur | -20 °C – +60 °C |
| Koaxiale Einkopplung | nein |
| Auflagemaß | 17,526 mm |
| Max. Sensorformat | 1.1" |
| Auflösung | 20 MP |
| Pixelgröße | 2,4 µm |
| Mindestobjektdistanz (MOD) | 100 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,22 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 84,53 mm |
| Durchmesser | Ø 90 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

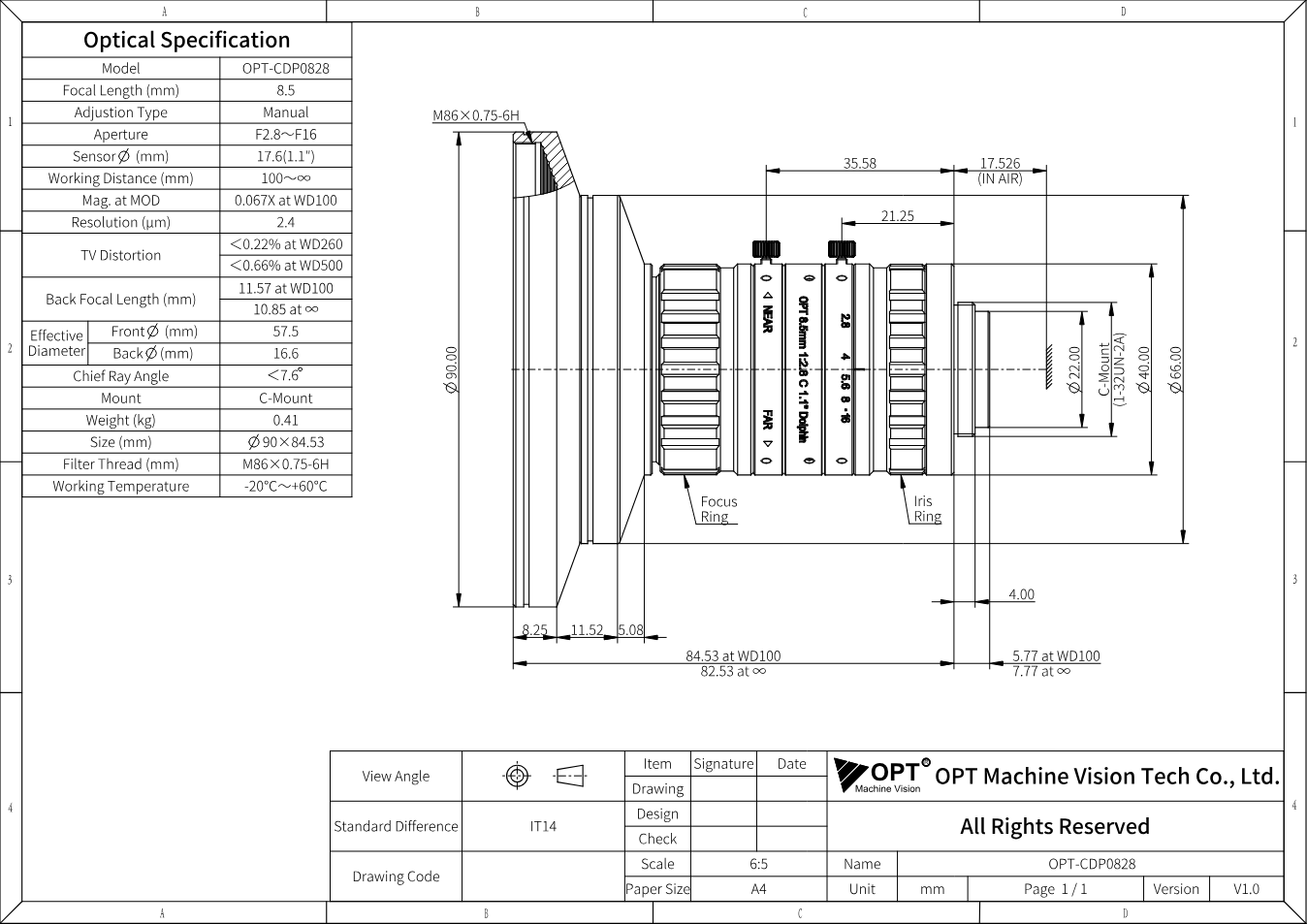

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-CDP0828 (PDF)
Datenblatt · EN · 192 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-CDP0828
Datenblatt · EN · 732 KB
- Datenblatt herunterladen
Dolphin 20-MP-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 3094 KB
- Herunterladen
3D-Modell OPT-CDP0828 (STEP)
Technische Zeichnung · EN · 5711 KB
Beschreibung
Das OPT-CDP0828 steht in OPTs Serie „Dolphin 20-MP-Festbrennweiten“ für Brennweite 8,5 mm, Blende F2,8 - F16, Bildkreis Ø17,6 mm (1.1"). Weitere Eckdaten: Arbeitsabstand 100 mm - ∞, C-Mount.
Die Dolphin-Serie ist auf 20-Megapixel-Kameras mit Pixeln ab 2,4 µm und Sensoren bis 1,1" (Ø17,6 mm) gerechnet und erreicht über das ganze Bildfeld bis 208 lp/mm. Ein Hauptstrahlwinkel unter 5° sorgt für gleichmäßige Ausleuchtung ohne Randabfall; die Vergütung deckt 400 bis 1000 nm ab. Sie ist die erste Wahl für hochauflösende Flächenkameras der 1,1"-Klasse in Elektronik-, Batterie- und Präzisionsprüfung.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
