OPT
OPT-CDP5028 C-Mount Objektiv
Hersteller-Artikelnummer: OPT-CDP5028
Serie: Dolphin 20-MP-Festbrennweiten
- Brennweite
- 50 mm
- Max. Sensorformat
- 1.1" (2,4 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 250 mm
- Blende
- F2.8 - F16
- Filtergewinde
- M32,5 × 0,5
- Auflösung
- 20 MP
- Fokusbereich (ab Objektivvorderseite)
- 250 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CDP5028 |
|---|---|
| Brennweite | 50 mm |
| Bildkreis | 1,1"(17,6 mm) |
| Auflösungsvermögen | 2,4 µm |
| Einstellung | manuell |
| Blende | F2,8 – F16 |
| Arbeitsabstand | 250 mm – ∞ |
| Abbildungsmaßstab | 0,206 × bei WD 250 |
| TV-Verzeichnung | <0,19 % bei WD 250 | <0,08 % bei WD 500 |
| Schnittweite | 13,05 mm |
| Hauptstrahlwinkel | <3,64°y=8,8 mm |
| Anschluss | C-Mount |
| Filtergewinde | M32,5×P0,5 |
| Abmessungen | Ø40 × 71,05 |
| Gewicht | 0,17 kg |
| Betriebstemperatur | -20 °C – 60 °C |
| Koaxiale Einkopplung | nein |
| Auflagemaß | 17,526 mm |
| Max. Sensorformat | 1.1" |
| Auflösung | 20 MP |
| Pixelgröße | 2,4 µm |
| Mindestobjektdistanz (MOD) | 250 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,19 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 71,05 mm |
| Durchmesser | Ø 40 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

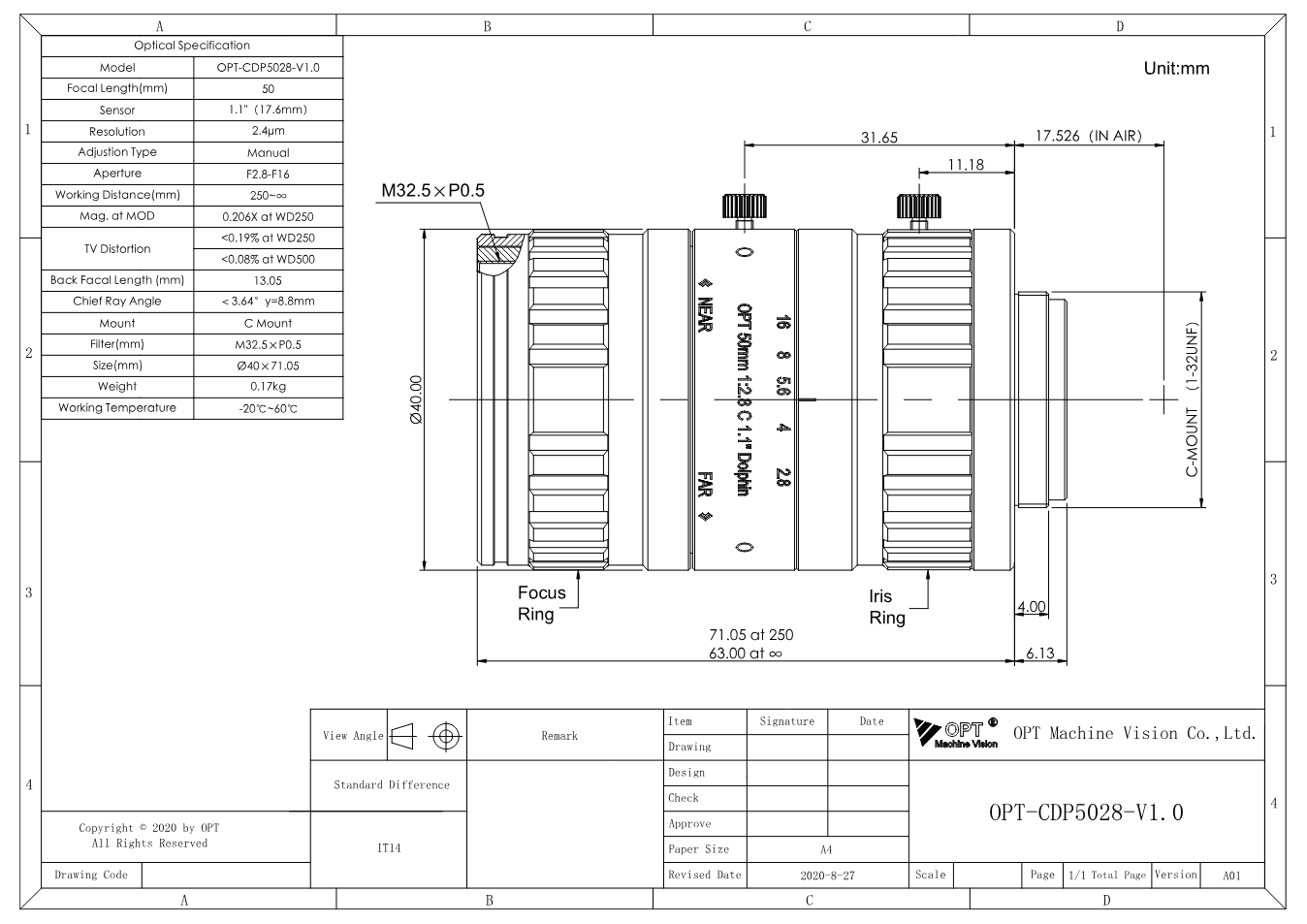

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-CDP5028 (PDF)
Datenblatt · EN · 157 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-CDP5028
Datenblatt · EN · 344 KB
- Datenblatt herunterladen
Dolphin 20-MP-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 3094 KB
- Herunterladen
3D-Modell OPT-CDP5028 (STEP)
Technische Zeichnung · EN · 2828 KB
Beschreibung
OPT-CDP5028, eine Festbrennweite der Serie „Dolphin 20-MP-Festbrennweiten“ von OPT, bringt Brennweite 50 mm, Blende F2,8 - F16, Bildkreis 1,1"(17,6mm) mit. Weitere Eckdaten: Arbeitsabstand 250 mm - ∞, C-Mount.
Die Dolphin-Serie ist auf 20-Megapixel-Kameras mit Pixeln ab 2,4 µm und Sensoren bis 1,1" (Ø17,6 mm) gerechnet und erreicht über das ganze Bildfeld bis 208 lp/mm. Ein Hauptstrahlwinkel unter 5° sorgt für gleichmäßige Ausleuchtung ohne Randabfall; die Vergütung deckt 400 bis 1000 nm ab. Sie ist die erste Wahl für hochauflösende Flächenkameras der 1,1"-Klasse in Elektronik-, Batterie- und Präzisionsprüfung.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
