OPT-CDP7528 C-Mount Objektiv
Hersteller-Artikelnummer: OPT-CDP7528
Serie: Dolphin 20-MP-Festbrennweiten
- Brennweite
- 75 mm
- Max. Sensorformat
- 1.2" (2,4 µm)
- Anschluss
- C-Mount
- Blende
- F2.8 - F22
- Filtergewinde
- M32,5 × 0,5
- Auflösung
- 20 MP
- Fokusbereich (ab Objektivvorderseite)
- 300 - 1600 mm
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CDP7528 |
|---|---|
| Brennweite | 75 mm |
| Einstellung | manuell |
| Blende | F2,8 – F22 |
| Bildkreis | Ø19,4 mm (1.2") |
| Arbeitsabstand | 300 – 1600 mm |
| Abbildungsmaßstab | 0,271 × bei WD 300 |
| Auflösungsvermögen | 2,4 µm |
| TV-Verzeichnung | <0,09 % bei WD 300 | <0,01 % bei WD 500 |
| Schnittweite | 13,79 mm |
| Wirksamer Durchmesser vorn | 29,2 mm |
| Wirksamer Durchmesser hinten | 21,5 mm |
| Hauptstrahlwinkel | <4,4° |
| Anschluss | C-Mount |
| Gewicht | 0,24 kg |
| Abmessungen | Ø40 × 103,2 |
| Filtergewinde | M32,5×0,5-6H |
| Betriebstemperatur | -20 °C – +60 °C |
| Koaxiale Einkopplung | nein |
| Auflagemaß | 17,526 mm |
| Max. Sensorformat | 1.2" |
| Auflösung | 20 MP |
| Pixelgröße | 2,4 µm |
| Mindestobjektdistanz (MOD) | Nicht angegeben |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,09 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 103,2 mm |
| Durchmesser | Ø 40 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

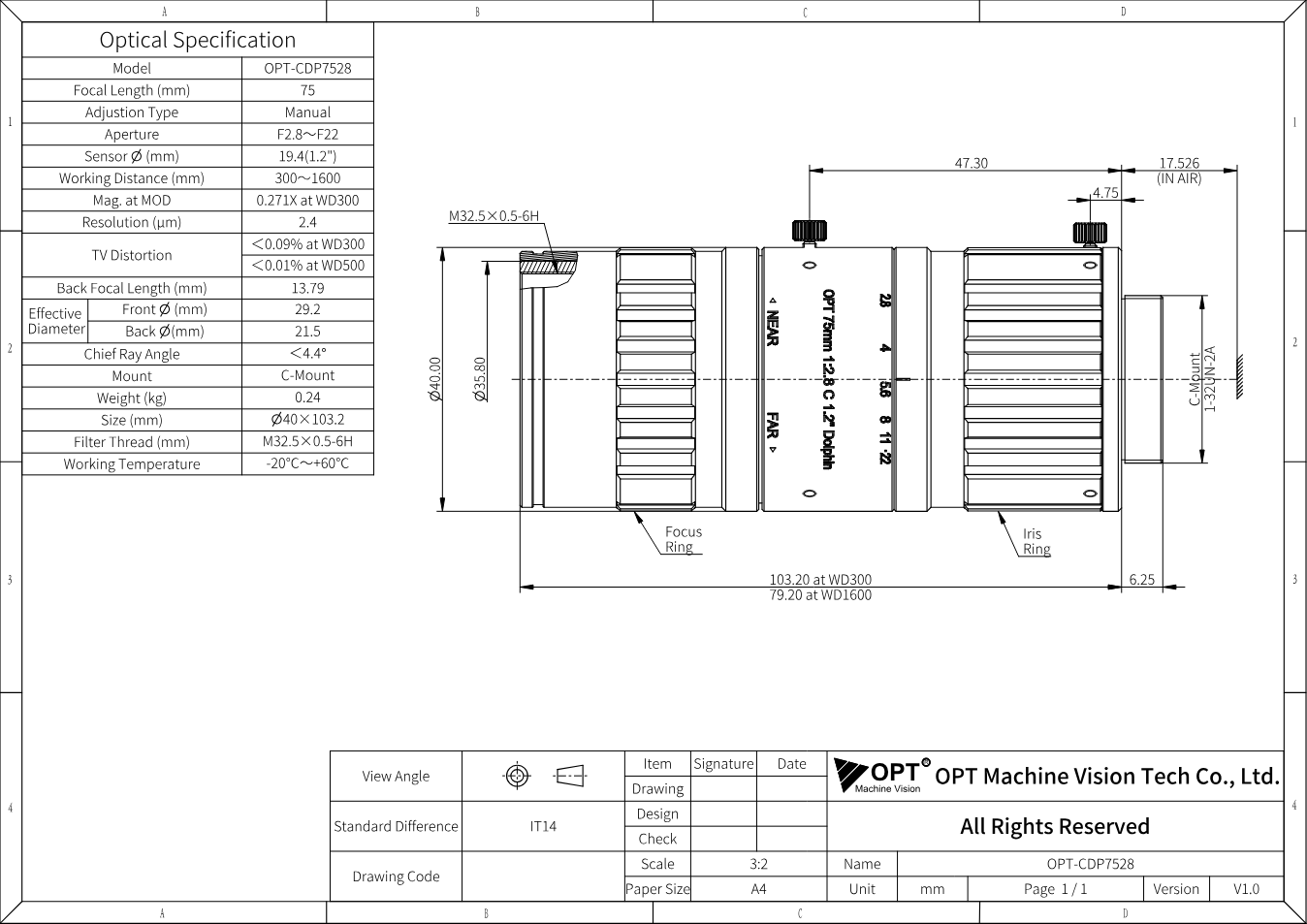

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-CDP7528 (PDF)
Datenblatt · EN · 213 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-CDP7528
Datenblatt · EN · 726 KB
- Datenblatt herunterladen
Dolphin 20-MP-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 3094 KB
- Herunterladen
3D-Modell OPT-CDP7528 (STEP)
Technische Zeichnung · EN · 3973 KB
Beschreibung
Mit Brennweite 75 mm, Blende F2,8 - F22, Bildkreis Ø19,4 mm (1.2") gehört OPT-CDP7528 zur Serie „Dolphin 20-MP-Festbrennweiten“ von OPT Machine Vision. Außerdem: Arbeitsabstand 300 - 1600 mm, C-Mount.
Die Dolphin-Serie ist auf 20-Megapixel-Kameras mit Pixeln ab 2,4 µm und Sensoren bis 1,1" (Ø17,6 mm) gerechnet und erreicht über das ganze Bildfeld bis 208 lp/mm. Ein Hauptstrahlwinkel unter 5° sorgt für gleichmäßige Ausleuchtung ohne Randabfall; die Vergütung deckt 400 bis 1000 nm ab. Sie ist die erste Wahl für hochauflösende Flächenkameras der 1,1"-Klasse in Elektronik-, Batterie- und Präzisionsprüfung.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
