Fujinon
FE185C086HA-1 C-Mount
Hersteller-Artikelnummer: FE185C086HA-1
Serie: FE185
- Brennweite
- 1.8 mm
- Max. Sensorformat
- 2/3"
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 100 mm
- Blende
- F1.4 - F16
- Auflösung
- 5 MP
- Fokusbereich (ab Objektivvorderseite)
- 100 mm bis ∞
- Fokuseinstellung
- Fest
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | FE185C086HA-1 |
|---|---|
| Brennweite [mm] | 1.8 |
| Brennweite (Designwert) [mm] | 1.78 |
| Blende (F-Nummer) | F1.4 – F16 |
| Arbeitsabstand (von der Objektivvorderseite) [mm] | ∞ – 100 |
| Fokuseinstellung | fixed |
| Blendensteuerung | Manual |
| Filtergewinde [mm] | k. A. laut Datenblatt |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 135 |
| Sensorgröße (maximal) | 2/3" |
| Hintere Brennweite (in Luft) [mm] | 9.70 |
| Auflagemaß [mm] | 17.526 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -61 |
| Vordere Hauptpunktposition (vom Anschluss) [mm] | -37.55 |
| Hintere Hauptpunktposition (vom Anschluss) [mm] | 15.75 |
| Abstand zwischen den Hauptpunkten [mm] | 53.80 |
| Abmessungen [mm] | φ56.5 × 60.3 |
| Hauptstrahlwinkel [°] | Chief Raz Angle [°] |
| Relative Beleuchtung [%] (Blende F4.0, Bildhöhe diagonal) | 74 % |
| Betriebstemperaturbereich [°C] | -10 °C bis +50 °C |
| Lagertemperaturbereich [°C] | -20 °C bis +60 °C |
| Bildwinkel (H × V) | 2/3" → 185° x 185° (φ5.7 mm) | 1/2"→ 185° x 154°08' | 1/3" → 154°08' x 115°27' |
| Brennweite | 1,8 mm |
| Max. Sensorformat | 2/3" |
| Auflösung | 5 MP |
| Pixelgröße | Nicht angegeben |
| Mindestobjektdistanz (MOD) | 100 mm |
| Blende | F1.4 - F16 |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | Nicht angegeben |
| Bildkreis | Nicht angegeben |
| Filtergewinde | Nicht angegeben |
| Vibrationsfest | Nicht angegeben |
| Baulänge | 60,3 mm |
| Durchmesser | Ø 56,5 mm |
| Objektivart | Endozentrisch |
Spezifikationen der FE185 Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| FE185C086HA-1 | 2,7 mm | - | - | ● | ● | ● | ● | ● | ● |
| FE185C057HA-1 | 1,8 mm | - | - | - | - | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

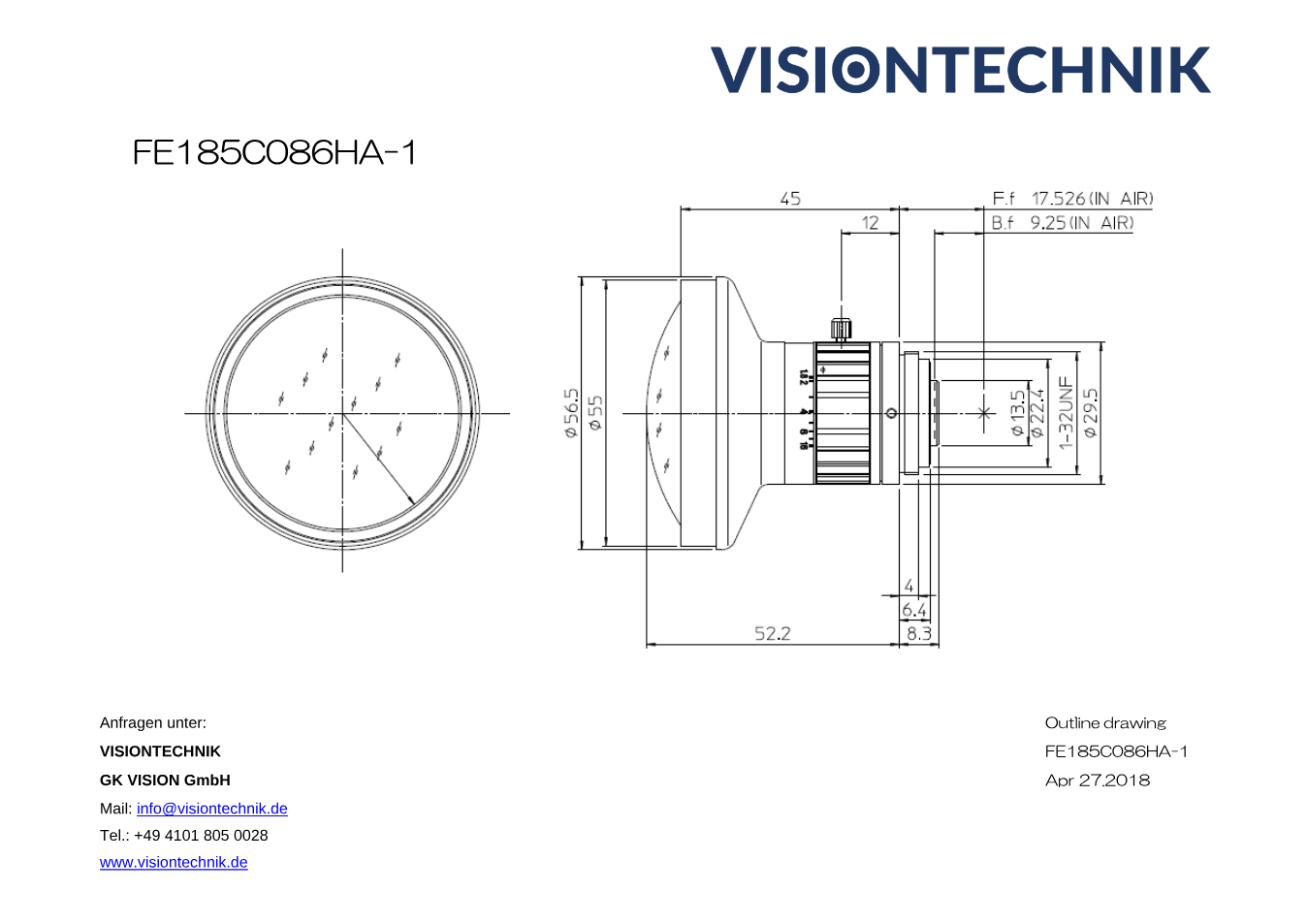

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon FE185C086HA-1 (PDF)
Datenblatt · DE · 491 KB
- Herunterladen
Maßzeichnung Fujinon FE185C086HA-1 (PDF)
Technische Zeichnung · EN · 69 KB
- Herunterladen
CAD-Zeichnung Fujinon FE185C086HA-1 (DXF)
Technische Zeichnung · EN · 165 KB
Beschreibung
Fujinon FE185C086HA-1: 1,8 mm Brennweite, C-Mount, ausgelegt für 2/3"-Sensoren mit bis zu 5 Megapixel - ein Objektiv der FE185-Serie. Die FE185-Serie sind Fisheye-Objektive mit 185° Bildwinkel für 5-Megapixel-Sensoren, gerechnet nach der f-θ-Methode, die ein Bild gleichmäßig über den Bildkreis abbildet.
Auf einem 2/3"-Sensor beträgt der Bildwinkel 185° × 185° (horizontal × vertikal). Der Bildkreis ist auf 2/3"-Sensoren abgestimmt. Der Blendenbereich reicht von F1.4 bis F16; Fokus und Blende werden von Hand eingestellt. Der Mindestobjektabstand (MOD) beträgt 100 mm, gemessen ab Vorderkante des Objektivs.
Hergestellt in Japan. Zwei Modelle für zwei Bildkreise: 5,7 mm (2/3", 3,45 µm) und 8,6 mm (1", 5 µm).
Das Objektiv misst Ø 56,5 × 60,3 mm und wiegt rund 135 g. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Typische Einsätze sind Innenraum- und Anlagenüberwachung, Fahrerassistenz-Tests und alles, was eine Kamera mit fast halbkugelförmigem Blickfeld braucht.
Datenblatt, Maßzeichnung und CAD-Daten liegen zum Download bereit. Ob das Objektiv zu Sensor, Sichtfeld und Arbeitsabstand Ihrer Anwendung passt, prüfen wir auf Wunsch gemeinsam.
