Fujinon
CF35ZA-1S C-Mount
Hersteller-Artikelnummer: CF35ZA-1S
Serie: CF-ZA-1S
- Brennweite
- 35 mm
- Max. Sensorformat
- 4/3" (2,5 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 200 mm
- Blende
- F1.8 - F16
- Filtergewinde
- M37,5 × 0,5
- Auflösung
- 23 MP
- Fokusbereich (ab Objektivvorderseite)
- 200 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | CF35ZA-1S |
|---|---|
| Brennweite [mm] | 35 |
| Brennweite (Designwert) [mm] | 34.78 |
| Blende (F-Nummer) | F1.8 – F16 |
| Arbeitsabstand (von der Objektivvorderseite) [mm] | ∞ – 200 |
| Fokuseinstellung | Manual |
| Blendensteuerung | Manual |
| Filtergewinde [mm] | M37.5 × 0.5 |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 165 |
| Sensorgröße (standard) | 1.1" (2.5 µm) |
| Sensorgröße (maximal) | 4/3" (3.45 µm) |
| Hintere Brennweite (in Luft) [mm] | 21.30 |
| Auflagemaß [mm] | 17.526 |
| Eintrittspupillenposition (vom Anschluss) [mm] | -26.59 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -102.02 |
| Vordere Hauptpunktposition (vom Anschluss) [mm] | -4.54 |
| Hintere Hauptpunktposition (vom Anschluss) [mm] | -17.25 |
| Abstand zwischen den Hauptpunkten [mm] | -12.71 |
| TV-Verzerrung [%] | -0.32 |
| Abmessungen [mm] | φ39 × 67.3 |
| Hauptstrahlwinkel [°] | 4.53 |
| Relative Beleuchtung [%] (Blende F4.0, Bildhöhe diagonal) | 93 |
| Relative Beleuchtung [%] (offene Blende, Bildhöhe diagonal) | 37 |
| Betriebstemperaturbereich [°C] | -10 °C bis +50 °C |
| Lagertemperaturbereich [°C] | -30 °C bis +60 °C |
| Bildwinkel (H × V) | 23.0° × 17.3° (1.1") |
| Brennweite | 35 mm |
| Max. Sensorformat | 4/3" |
| Auflösung | 23 MP |
| Pixelgröße | 2,5 µm |
| Mindestobjektdistanz (MOD) | 200 mm |
| Blende | F1.8 - F16 |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | -0,32 % |
| Bildkreis | Nicht angegeben |
| Filtergewinde | M37,5 × 0,5 |
| Vibrationsfest | Nicht angegeben |
| Baulänge | 67,3 mm |
| Durchmesser | Ø 39 mm |
| Objektivart | Endozentrisch |
Spezifikationen der CF-ZA-1S-Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| CF8ZA-1S | 8 mm | - | ● | ● | ● | ● | ● | ● | ● |
| CF12ZA-1S | 12 mm | - | ● | ● | ● | ● | ● | ● | ● |
| CF16ZA-1S | 16 mm | - | ● | ● | ● | ● | ● | ● | ● |
| CF25ZA-1S | 25 mm | ○ | ● | ● | ● | ● | ● | ● | ● |
| CF35ZA-1S | 35 mm | ○ | ● | ● | ● | ● | ● | ● | ● |
| CF50ZA-1S | 50 mm | - | ● | ● | ● | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
○ Kompatible Sensorgröße (max.): Die maximale Sensorgröße variiert je nach Modell. Wählen Sie ein Objektiv je nach Sensorgröße und Auflösung aus.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

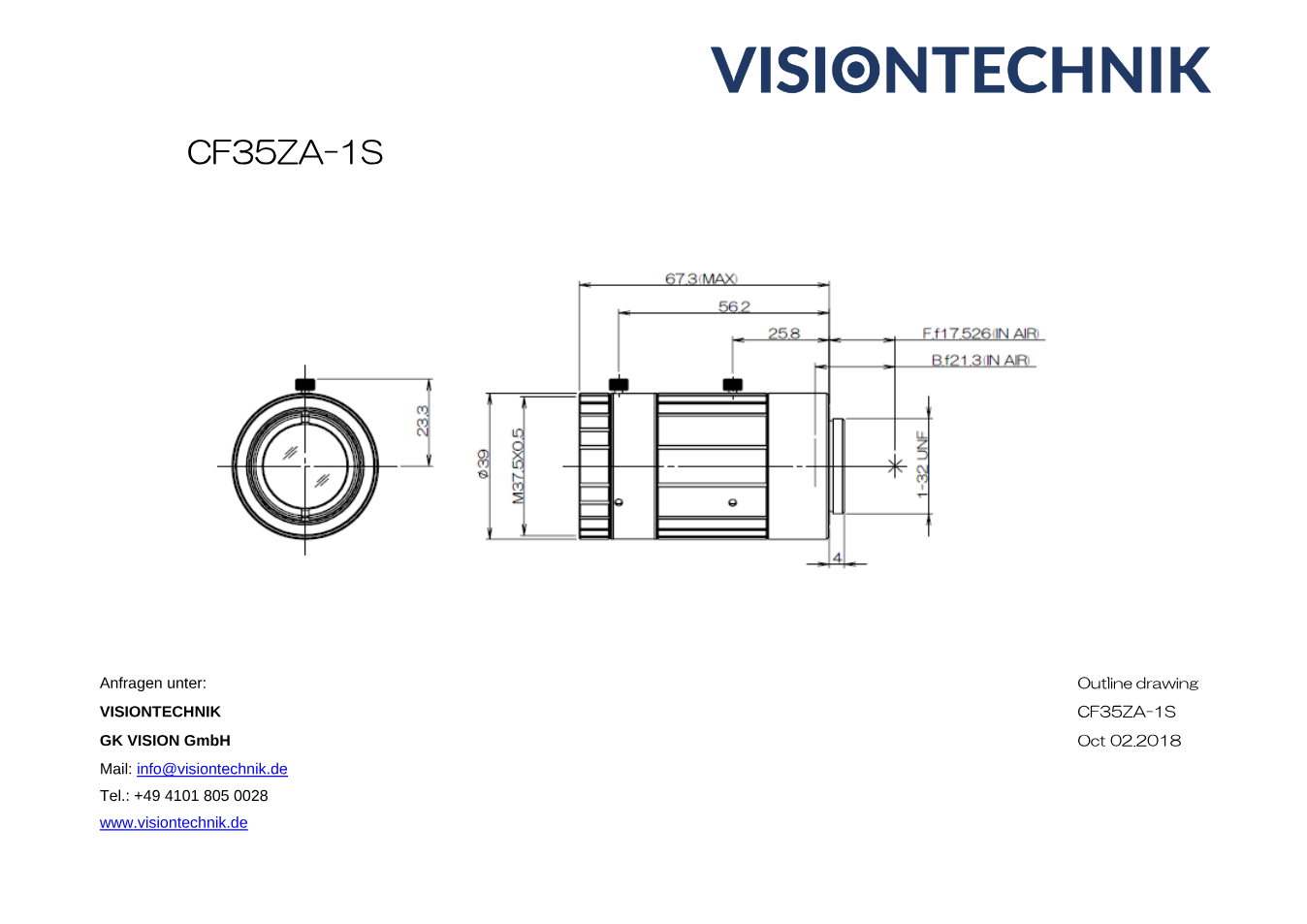

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon CF35ZA-1S (PDF)
Datenblatt · DE · 300 KB
- Herunterladen
Maßzeichnung Fujinon CF35ZA-1S (PDF)
Technische Zeichnung · EN · 60 KB
- Herunterladen
CAD-Zeichnung Fujinon CF35ZA-1S (DXF)
Technische Zeichnung · EN · 539 KB
Beschreibung
Das Fujinon CF35ZA-1S ist eine 35-mm-Festbrennweite aus der CF-ZA-1S-Serie für 1.1"-Sensoren mit bis zu 23 Megapixel. Die CF-ZA-1S-Serie ist Fujinons „4D High Resolution“-Baureihe für große Sensoren bis 1,2" - gerechnet für 1,1"-Sensoren mit 2,5 µm und 1,2"-Sensoren mit 2,74 µm Pixelabstand.
Auf einem 1.1"-Sensor beträgt der Bildwinkel 23,0° × 17,3° (horizontal × vertikal). Fujifilm gibt 1.1" als Standard-Sensorformat an; maximal lässt sich das Objektiv bis 4/3" nutzen. Die TV-Verzeichnung liegt laut Datenblatt bei -0,32 %. Der Blendenbereich reicht von F1.8 bis F16; Fokus und Blende werden von Hand eingestellt. Der Mindestobjektabstand (MOD) beträgt 200 mm, gemessen ab Vorderkante des Objektivs.
Vibrations- und stoßfeste Mechanik. Relative Beleuchtung über 90 % (1,1" bei F4.0): gleichmäßige Ausleuchtung bis in die Bildecken, weniger Rauschen am Rand.
Das Objektiv misst Ø 39 × 67,3 mm und wiegt rund 165 g. Das Filtergewinde hat M37,5 × 0,5. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Wer Details aus Abstand prüfen muss - Oberflächen, Kanten, kleine Bauteile -, arbeitet gern mit dieser Brennweite: weniger Perspektive, mehr Auflösung pro Millimeter.
Datenblatt, Maßzeichnung und CAD-Daten finden Sie unten zum Download. Wenn Sie unsicher sind, ob Brennweite und Arbeitsabstand zu Ihrer Kamera passen, rechnen wir das gern mit Ihnen durch.
