Fujinon
CF8ZA-1S C-Mount
Hersteller-Artikelnummer: CF8ZA-1S
Serie: CF-ZA-1S
- Brennweite
- 8 mm
- Max. Sensorformat
- 1.1" (2,5 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 100 mm
- Blende
- F1.8 - F16
- Filtergewinde
- M52 × 0,75
- Auflösung
- 23 MP
- Fokusbereich (ab Objektivvorderseite)
- 100 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | CF8ZA-1S |
|---|---|
| Brennweite [mm] | 8 |
| Brennweite (Designwert) [mm] | 8.31 |
| Blende (F-Nummer) | F1.8 – F16 |
| Arbeitsabstand (von der Objektivvorderseite) [mm] | ∞ – 100 |
| Fokuseinstellung | Manual |
| Blendensteuerung | Manual |
| Filtergewinde [mm] | M52 × 0.75 |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 180 |
| Sensorgröße (standard) | 1.1" (2.5 µm) |
| Sensorgröße (maximal) | 1.1" (2.5 µm) |
| Hintere Brennweite (in Luft) [mm] | 19.39 |
| Auflagemaß [mm] | 17.526 |
| Eintrittspupillenposition (vom Anschluss) [mm] | -52.17 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -93.99 |
| Vordere Hauptpunktposition (vom Anschluss) [mm] | -44.95 |
| Hintere Hauptpunktposition (vom Anschluss) [mm] | 9.22 |
| Abstand zwischen den Hauptpunkten [mm] | 54.17 |
| TV-Verzerrung [%] | -4.81 |
| Abmessungen [mm] | φ54 × 67.0 |
| Hauptstrahlwinkel [°] | 4.49 |
| Relative Beleuchtung [%] (Blende F4.0, Bildhöhe diagonal) | 97 |
| Relative Beleuchtung [%] (offene Blende, Bildhöhe diagonal) | 38 |
| Betriebstemperaturbereich [°C] | -10 °C bis +50 °C |
| Lagertemperaturbereich [°C] | -30 °C bis +60 °C |
| Bildwinkel (H × V) | 85.7° × 67.5° (1.1") |
| Brennweite | 8 mm |
| Max. Sensorformat | 1.1" |
| Auflösung | 23 MP |
| Pixelgröße | 2,5 µm |
| Mindestobjektdistanz (MOD) | 100 mm |
| Blende | F1.8 - F16 |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | -4,81 % |
| Bildkreis | Nicht angegeben |
| Filtergewinde | M52 × 0,75 |
| Vibrationsfest | Nicht angegeben |
| Baulänge | 67 mm |
| Durchmesser | Ø 54 mm |
| Objektivart | Endozentrisch |
Spezifikationen der CF-ZA-1S-Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| CF8ZA-1S | 8 mm | - | ● | ● | ● | ● | ● | ● | ● |
| CF12ZA-1S | 12 mm | - | ● | ● | ● | ● | ● | ● | ● |
| CF16ZA-1S | 16 mm | - | ● | ● | ● | ● | ● | ● | ● |
| CF25ZA-1S | 25 mm | ○ | ● | ● | ● | ● | ● | ● | ● |
| CF35ZA-1S | 35 mm | ○ | ● | ● | ● | ● | ● | ● | ● |
| CF50ZA-1S | 50 mm | - | ● | ● | ● | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
○ Kompatible Sensorgröße (max.): Die maximale Sensorgröße variiert je nach Modell. Wählen Sie ein Objektiv je nach Sensorgröße und Auflösung aus.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

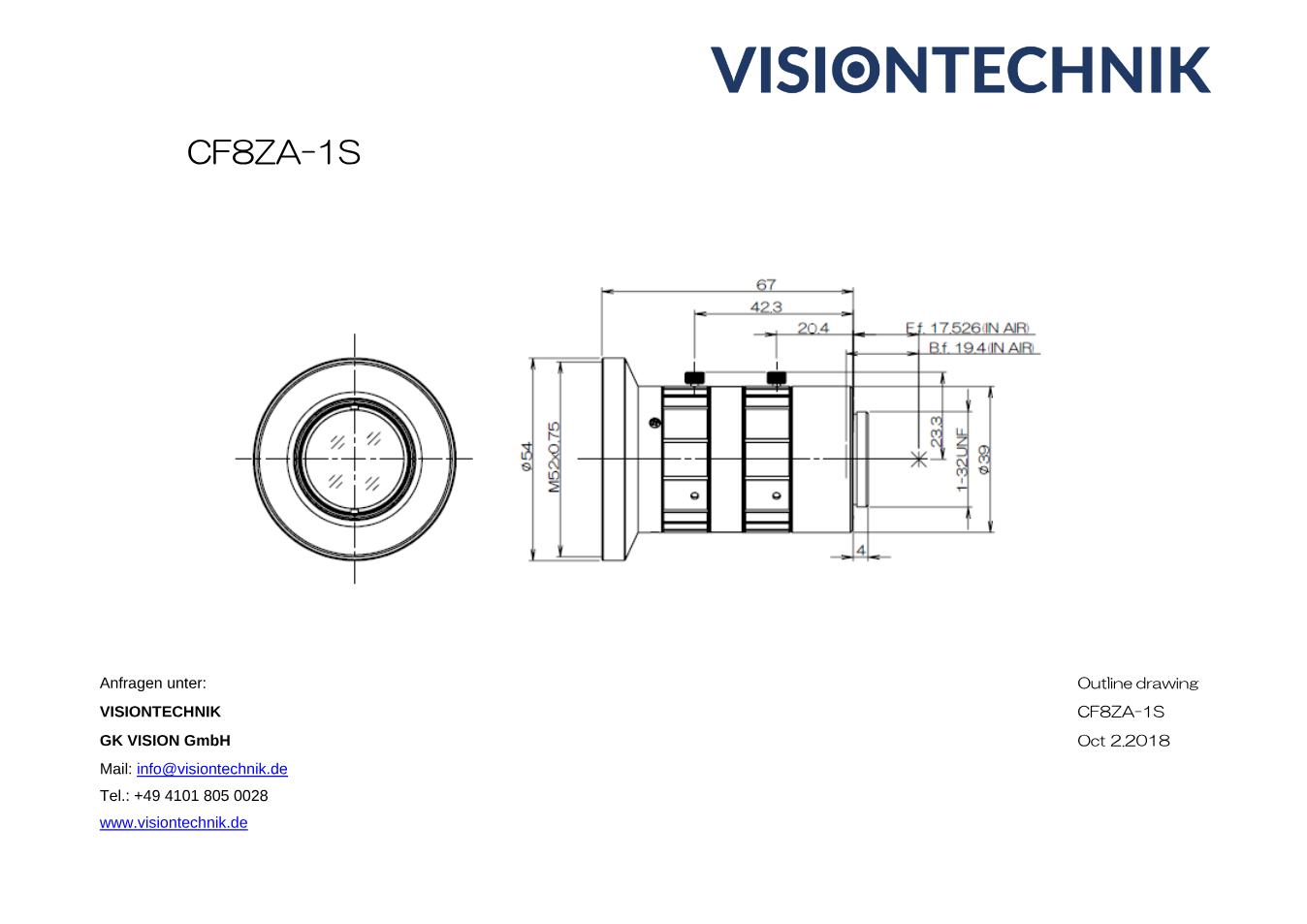

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon CF8ZA-1S (PDF)
Datenblatt · DE · 300 KB
- Herunterladen
Maßzeichnung Fujinon CF8ZA-1S (PDF)
Technische Zeichnung · EN · 62 KB
- Herunterladen
CAD-Zeichnung Fujinon CF8ZA-1S (DXF)
Technische Zeichnung · EN · 230 KB
Beschreibung
Das Fujinon CF8ZA-1S ist eine 8-mm-Festbrennweite aus der CF-ZA-1S-Serie für 1.1"-Sensoren mit bis zu 23 Megapixel. Die CF-ZA-1S-Serie ist Fujinons „4D High Resolution“-Baureihe für große Sensoren bis 1,2" - gerechnet für 1,1"-Sensoren mit 2,5 µm und 1,2"-Sensoren mit 2,74 µm Pixelabstand.
Auf einem 1.1"-Sensor beträgt der Bildwinkel 85,7° × 67,5° (horizontal × vertikal). Die TV-Verzeichnung liegt laut Datenblatt bei -4,81 %. Der Blendenbereich reicht von F1.8 bis F16; Fokus und Blende werden von Hand eingestellt. Der Mindestobjektabstand (MOD) beträgt 100 mm, gemessen ab Vorderkante des Objektivs.
Vibrations- und stoßfeste Mechanik. Relative Beleuchtung über 90 % (1,1" bei F4.0): gleichmäßige Ausleuchtung bis in die Bildecken, weniger Rauschen am Rand.
Das Objektiv misst Ø 54 × 67,0 mm und wiegt rund 180 g. Das Filtergewinde hat M52 × 0,75. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Die kurze Brennweite bringt viel Bildfeld auf wenig Abstand: eine gute Wahl für Roboterzellen, Logistikanlagen und Prüfplätze, an denen wenig Bauraum vor der Kamera bleibt.
Datenblatt, Maßzeichnung und CAD-Daten finden Sie unten zum Download. Wenn Sie unsicher sind, ob Brennweite und Arbeitsabstand zu Ihrer Kamera passen, rechnen wir das gern mit Ihnen durch.
