Fujinon
CF12ZA-1S C-Mount
Hersteller-Artikelnummer: CF12ZA-1S
Serie: CF-ZA-1S
- Brennweite
- 12 mm
- Max. Sensorformat
- 1.1" (2,5 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 100 mm
- Blende
- F1.8 - F16
- Filtergewinde
- M37,5 × 0,5
- Auflösung
- 23 MP
- Fokusbereich (ab Objektivvorderseite)
- 100 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | CF12ZA-1S |
|---|---|
| Brennweite [mm] | 12 |
| Brennweite (Designwert) [mm] | 12.36 |
| Blende (F-Nummer) | F1.8 – F16 |
| Arbeitsabstand (von der Objektivvorderseite) [mm] | ∞ – 100 |
| Fokuseinstellung | Manual |
| Blendensteuerung | Manual |
| Filtergewinde [mm] | M37.5 × 0.5 |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 180 |
| Sensorgröße (standard) | 1.1" (2.5 µm) |
| Sensorgröße (maximal) | 1.1" (2.5 µm) |
| Hintere Brennweite (in Luft) [mm] | 21.90 |
| Auflagemaß [mm] | 17.526 |
| Eintrittspupillenposition (vom Anschluss) [mm] | -51 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -93.66 |
| Vordere Hauptpunktposition (vom Anschluss) [mm] | -40.46 |
| Hintere Hauptpunktposition (vom Anschluss) [mm] | 5.16 |
| Abstand zwischen den Hauptpunkten [mm] | 45.62 |
| TV-Verzerrung [%] | -2.82 |
| Abmessungen [mm] | φ39 × 67.6 |
| Hauptstrahlwinkel [°] | 4.53 |
| Relative Beleuchtung [%] (Blende F4.0, Bildhöhe diagonal) | 93 |
| Relative Beleuchtung [%] (offene Blende, Bildhöhe diagonal) | 36 |
| Betriebstemperaturbereich [°C] | -10 °C bis +50 °C |
| Lagertemperaturbereich [°C] | -30 °C bis +60 °C |
| Bildwinkel (H × V) | 62.5° × 47.8° (1.1") |
| Brennweite | 12 mm |
| Max. Sensorformat | 1.1" |
| Auflösung | 23 MP |
| Pixelgröße | 2,5 µm |
| Mindestobjektdistanz (MOD) | 100 mm |
| Blende | F1.8 - F16 |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | -2,82 % |
| Bildkreis | Nicht angegeben |
| Filtergewinde | M37,5 × 0,5 |
| Vibrationsfest | Nicht angegeben |
| Baulänge | 67,6 mm |
| Durchmesser | Ø 39 mm |
| Objektivart | Endozentrisch |
Spezifikationen der CF-ZA-1S-Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| CF8ZA-1S | 8 mm | - | ● | ● | ● | ● | ● | ● | ● |
| CF12ZA-1S | 12 mm | - | ● | ● | ● | ● | ● | ● | ● |
| CF16ZA-1S | 16 mm | - | ● | ● | ● | ● | ● | ● | ● |
| CF25ZA-1S | 25 mm | ○ | ● | ● | ● | ● | ● | ● | ● |
| CF35ZA-1S | 35 mm | ○ | ● | ● | ● | ● | ● | ● | ● |
| CF50ZA-1S | 50 mm | - | ● | ● | ● | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
○ Kompatible Sensorgröße (max.): Die maximale Sensorgröße variiert je nach Modell. Wählen Sie ein Objektiv je nach Sensorgröße und Auflösung aus.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

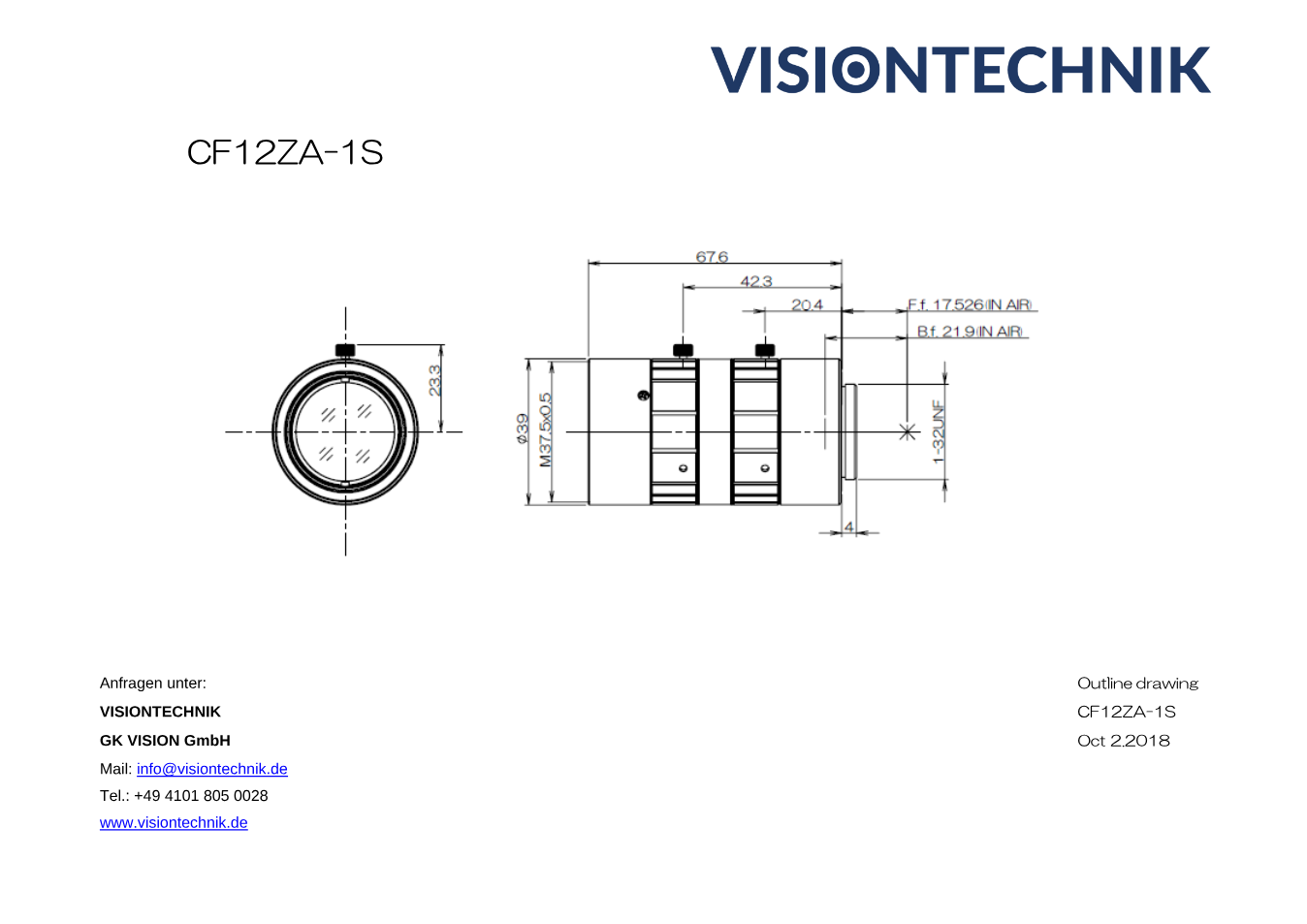

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon CF12ZA-1S (PDF)
Datenblatt · DE · 298 KB
- Herunterladen
Maßzeichnung Fujinon CF12ZA-1S (PDF)
Technische Zeichnung · EN · 58 KB
- Herunterladen
CAD-Zeichnung Fujinon CF12ZA-1S (DXF)
Technische Zeichnung · EN · 246 KB
Beschreibung
Fujinon CF12ZA-1S: 12 mm Brennweite, C-Mount, ausgelegt für 1.1"-Sensoren mit bis zu 23 Megapixel - ein Objektiv der CF-ZA-1S-Serie. Die CF-ZA-1S-Serie ist Fujinons „4D High Resolution“-Baureihe für große Sensoren bis 1,2" - gerechnet für 1,1"-Sensoren mit 2,5 µm und 1,2"-Sensoren mit 2,74 µm Pixelabstand.
Auf einem 1.1"-Sensor beträgt der Bildwinkel 62,5° × 47,8° (horizontal × vertikal). Die TV-Verzeichnung liegt laut Datenblatt bei -2,82 %. Der Blendenbereich reicht von F1.8 bis F16; Fokus und Blende werden von Hand eingestellt. Der Mindestobjektabstand (MOD) beträgt 100 mm, gemessen ab Vorderkante des Objektivs.
Relative Beleuchtung über 90 % (1,1" bei F4.0): gleichmäßige Ausleuchtung bis in die Bildecken, weniger Rauschen am Rand. Hauptstrahlwinkel unter 5°, damit auch Sensoren mit Mikrolinsen randscharf abbilden.
Das Objektiv misst Ø 39 × 67,6 mm und wiegt rund 180 g. Das Filtergewinde hat M37,5 × 0,5. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Ein Allrounder für die Inspektion: Vollständigkeitsprüfung, Lageerkennung und Codelesen auf mittleren Arbeitsabständen gehören zu den typischen Aufgaben.
Datenblatt, Maßzeichnung und CAD-Daten liegen zum Download bereit. Ob das Objektiv zu Sensor, Sichtfeld und Arbeitsabstand Ihrer Anwendung passt, prüfen wir auf Wunsch gemeinsam.
