Fujinon
CF50HA-1 C-Mount
Hersteller-Artikelnummer: CF50HA-1
Serie: CF-HA
- Brennweite
- 50 mm
- Max. Sensorformat
- 1"
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 400 mm
- Blende
- F1.8 - F22
- Filtergewinde
- M49 × 0,75
- Auflösung
- 1,5 MP
- Fokuseinstellung
- Manuell
Nicht mehr verfügbar - siehe Nachfolgeprodukt
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | CF50HA-1 |
|---|---|
| Brennweite [mm] | 50 |
| Blende (F-Nummer) | F1.8 – F22 |
| Fokuseinstellung | Manual |
| Blendensteuerung | Manual |
| Bildwinkel (H × V) | 1": 14°35′ × 10°58′ | 2/3": 10°03′ × 7°33′ | 1/2": 7°19′ × 5°30′ |
| Fokussierbereich (von der Objektivvorderseite) [m] | ∞ – 0.4 (mit Zwischenring > 5 mm: bis 0.3) |
| Objektfeld am MOD (H × V) [mm] | 1": 101 × 76 | 2/3": 70 × 52 | 1/2": 51 × 38 |
| Hintere Brennweite (in Luft) [mm] | 17.81 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -49 |
| Filtergewinde [mm] | M49 × 0.75 |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 235 |
| Abmessungen [mm] | Ø51 × 55.5 (bei ∞) |
| Sensorgröße (maximal) | 1" |
| Brennweite | 50 mm |
| Max. Sensorformat | 1" |
| Auflösung | 1,5 MP |
| Pixelgröße | Nicht angegeben |
| Mindestobjektdistanz (MOD) | 400 mm |
| Blende | F1.8 - F22 |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | Nicht angegeben |
| Bildkreis | Nicht angegeben |
| Filtergewinde | M49 × 0,75 |
| Vibrationsfest | Nicht angegeben |
| Baulänge | Nicht angegeben |
| Durchmesser | Nicht angegeben |
| Objektivart | Endozentrisch |
Spezifikationen der CF-HA Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| CF12.5HA-1 | 12,5 mm | - | - | ● | ● | ● | ● | ● | ● |
| CF16HA-1 | 16 mm | - | - | ● | ● | ● | ● | ● | ● |
| CF25HA-1 | 25 mm | - | - | ● | ● | ● | ● | ● | ● |
| CF35HA-1 | 35 mm | - | - | ● | ● | ● | ● | ● | ● |
| CF50HA-1 | 50 mm | - | - | ● | ● | ● | ● | ● | ● |
| CF75HA-1 | 75 mm | - | - | ● | ● | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

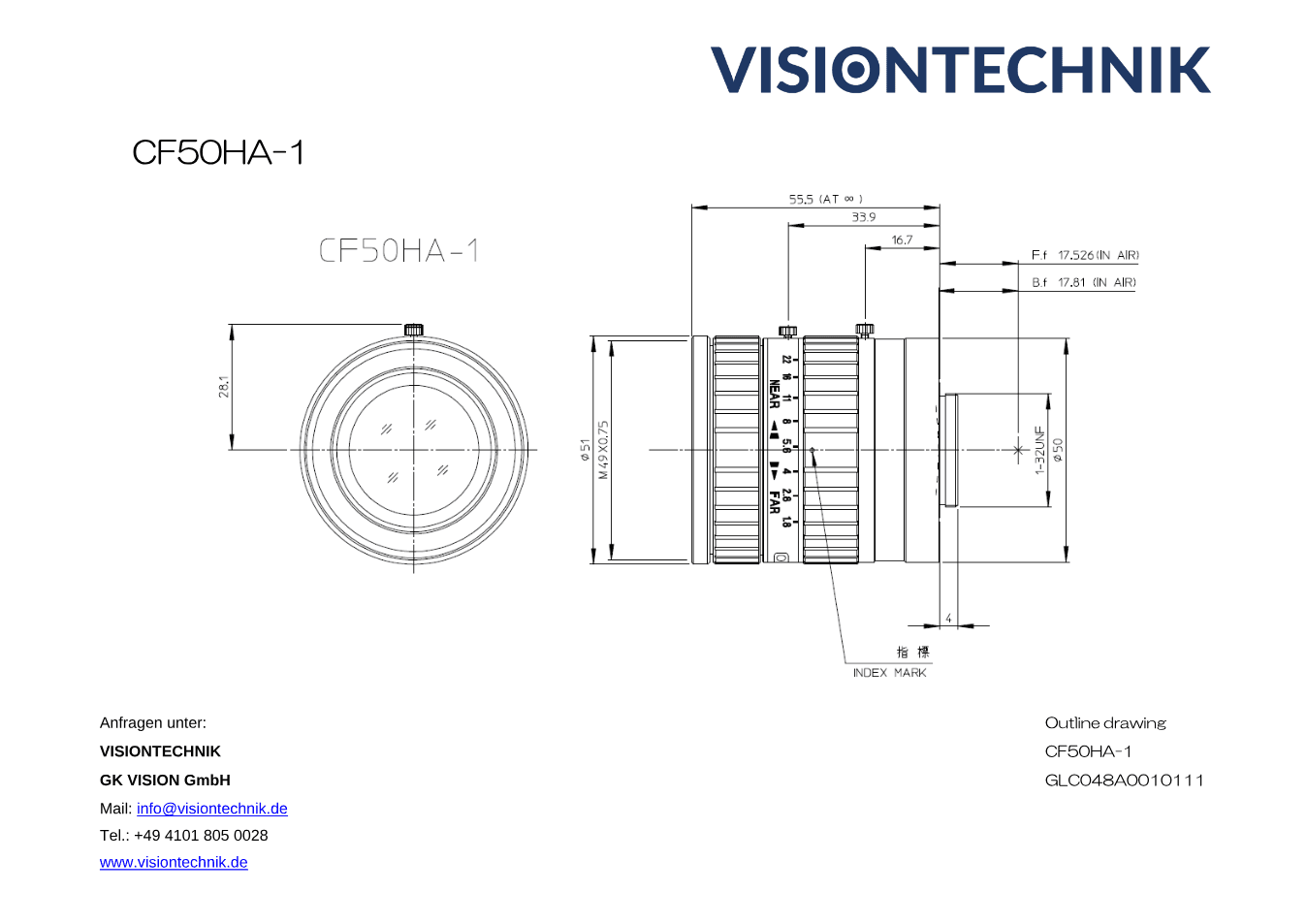

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon CF50HA-1 (PDF)
Datenblatt · DE · 81 KB
- Herunterladen
Maßzeichnung Fujinon CF50HA-1 (PDF)
Technische Zeichnung · EN · 79 KB
- Herunterladen
CAD-Zeichnung Fujinon CF50HA-1 (DXF)
Technische Zeichnung · EN · 231 KB
Beschreibung
Mit 50 mm Brennweite gehört das Fujinon CF50HA-1 zur CF-HA-Serie und ist für 1"-Sensoren bis 1,5 Megapixel gerechnet. Die CF-HA-Serie ist Fujinons klassische Baureihe für 1"-Sensoren mit 1,5 Megapixel Auflösung und M49-Filtergewinde.
Auf einem 1"-Sensor beträgt der Bildwinkel 14°35′ × 10°58′ (horizontal × vertikal). Der Blendenbereich reicht von F1.8 bis F22; Fokus und Blende werden von Hand eingestellt. Der Mindestobjektabstand (MOD) beträgt 400 mm, gemessen ab Vorderkante des Objektivs.
Hohe Leistung im Nahbereich durch Hinterglied-Fokussierung. Ausreichend Randlicht bis in die Bildecken.
Das Objektiv misst Ø 51 × 55,5 mm und wiegt rund 235 g. Das Filtergewinde hat M49 × 0,75. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Mit der langen Brennweite bleibt die Kamera weit weg vom Teil - praktisch bei Hitze, Spritzern oder Schutzhauben - und die Abbildung bleibt nahezu perspektivfrei.
Das CF50HA-1 führen wir als abgekündigt. Solange Bestand verfügbar ist, liefern wir es weiterhin - und beraten bei der Auswahl eines aktuellen Nachfolgers, in der Regel aus der CF-ZA-1S-Serie.
