Fujinon
CF75HA-1 C-Mount
Hersteller-Artikelnummer: CF75HA-1
Serie: CF-HA
- Brennweite
- 75 mm
- Max. Sensorformat
- 1"
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 900 mm
- Blende
- F1.8 - F22
- Filtergewinde
- M49 × 0,75
- Auflösung
- 1,5 MP
- Fokuseinstellung
- Manuell
Nicht mehr verfügbar - siehe Nachfolgeprodukt
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | CF75HA-1 |
|---|---|
| Brennweite [mm] | 75 |
| Blende (F-Nummer) | F1.8 – F22 |
| Fokuseinstellung | Manual |
| Blendensteuerung | Manual |
| Bildwinkel (H × V) | 1": 9°45′ × 7°19′ | 2/3": 6°43′ × 5°02′ | 1/2": 4°53′ × 3°40′ |
| Fokussierbereich (von der Objektivvorderseite) [m] | ∞ – 0.9 (mit Zwischenring > 5 mm: bis 0.5) |
| Objektfeld am MOD (H × V) [mm] | 1": 147 × 111 | 2/3": 101 × 76 | 1/2": 74 × 55 |
| Hintere Brennweite (in Luft) [mm] | 24.43 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -52 |
| Filtergewinde [mm] | M49 × 0.75 |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 295 |
| Abmessungen [mm] | Ø51 × 76 (bei ∞) |
| Sensorgröße (maximal) | 1" |
| Brennweite | 75 mm |
| Max. Sensorformat | 1" |
| Auflösung | 1,5 MP |
| Pixelgröße | Nicht angegeben |
| Mindestobjektdistanz (MOD) | 900 mm |
| Blende | F1.8 - F22 |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | Nicht angegeben |
| Bildkreis | Nicht angegeben |
| Filtergewinde | M49 × 0,75 |
| Vibrationsfest | Nicht angegeben |
| Baulänge | Nicht angegeben |
| Durchmesser | Nicht angegeben |
| Objektivart | Endozentrisch |
Spezifikationen der CF-HA Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| CF12.5HA-1 | 12,5 mm | - | - | ● | ● | ● | ● | ● | ● |
| CF16HA-1 | 16 mm | - | - | ● | ● | ● | ● | ● | ● |
| CF25HA-1 | 25 mm | - | - | ● | ● | ● | ● | ● | ● |
| CF35HA-1 | 35 mm | - | - | ● | ● | ● | ● | ● | ● |
| CF50HA-1 | 50 mm | - | - | ● | ● | ● | ● | ● | ● |
| CF75HA-1 | 75 mm | - | - | ● | ● | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

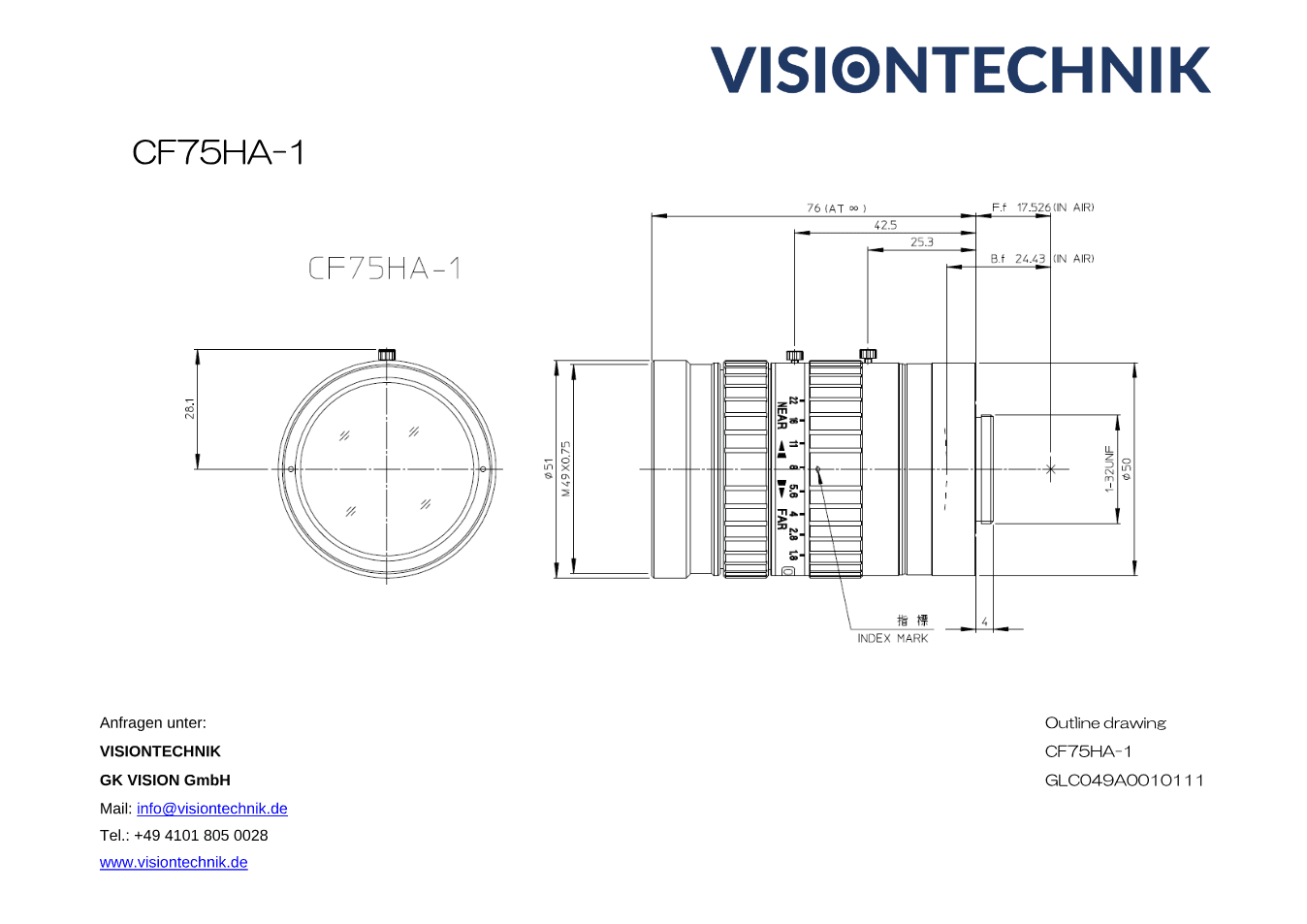

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon CF75HA-1 (PDF)
Datenblatt · DE · 81 KB
- Herunterladen
Maßzeichnung Fujinon CF75HA-1 (PDF)
Technische Zeichnung · EN · 78 KB
- Herunterladen
CAD-Zeichnung Fujinon CF75HA-1 (DXF)
Technische Zeichnung · EN · 236 KB
Beschreibung
Fujinon CF75HA-1: 75 mm Brennweite, C-Mount, ausgelegt für 1"-Sensoren mit bis zu 1,5 Megapixel - ein Objektiv der CF-HA-Serie. Die CF-HA-Serie ist Fujinons klassische Baureihe für 1"-Sensoren mit 1,5 Megapixel Auflösung und M49-Filtergewinde.
Auf einem 1"-Sensor beträgt der Bildwinkel 9°45′ × 7°19′ (horizontal × vertikal). Der Blendenbereich reicht von F1.8 bis F22; Fokus und Blende werden von Hand eingestellt. Der Mindestobjektabstand (MOD) beträgt 900 mm, gemessen ab Vorderkante des Objektivs.
Ausreichend Randlicht bis in die Bildecken. Lichtstark mit Anfangsblenden bis F1.4.
Das Objektiv misst Ø 51 × 76 mm und wiegt rund 295 g. Das Filtergewinde hat M49 × 0,75. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Die lange Brennweite ist für große Arbeitsabstände gedacht: Messen und Prüfen, wenn Maschinenschutz oder Prozesswärme Abstand verlangen, und überall dort, wo eine geringe Perspektivverzerrung zählt.
Das CF75HA-1 führen wir als abgekündigt. Solange Bestand verfügbar ist, liefern wir es weiterhin - und beraten bei der Auswahl eines aktuellen Nachfolgers, in der Regel aus der CF-ZA-1S-Serie.
