Fujinon

FE185C057HA-1 C-Mount

Hersteller-Artikelnummer: FE185C057HA-1

Serie: FE185

Brennweite: 1.8 mm
Max. Sensorformat: 2/3"
Anschluss: C-Mount
Mindestobjektdistanz (MOD): 100 mm
Blende: F1.4 - F16
Auflösung: 5 MP
Fokusbereich (ab Objektivvorderseite): 100 mm bis ∞
Fokuseinstellung: Fest

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	FE185C057HA-1
Brennweite [mm]	1.8
Brennweite (Designwert) [mm]	1.78
Blende (F-Nummer)	F1.4 – F16
Arbeitsabstand (von der Objektivvorderseite) [mm]	∞ – 100
Fokuseinstellung	fixed
Blendensteuerung	Manual
Filtergewinde [mm]	k. A. laut Datenblatt
Anschluss	C-mount
Gewicht (ca.) [g]	135
Sensorgröße (maximal)	2/3"
Hintere Brennweite (in Luft) [mm]	9.70
Auflagemaß [mm]	17.526
Austrittspupillenposition (vom Bildsensor) [mm]	-61
Vordere Hauptpunktposition (vom Anschluss) [mm]	-37.55
Hintere Hauptpunktposition (vom Anschluss) [mm]	15.75
Abstand zwischen den Hauptpunkten [mm]	53.80
Verzerrung [%]	-0.80 % (y=f*0)
Abmessungen [mm]	φ56.5 × 60.3
Relative Beleuchtung [%] (Blende F4.0, Bildhöhe diagonal)	74 %
Betriebstemperaturbereich [°C]	-10 °C bis +50 °C
Bildwinkel (H × V)	2/3" → 185° x 185° (φ5.7 mm) \| 1/2"→ 185° x 154°08' \| 1/3" → 154°08' x 115°27'
Brennweite	1,8 mm
Max. Sensorformat	2/3"
Auflösung	5 MP
Pixelgröße	Nicht angegeben
Mindestobjektdistanz (MOD)	100 mm
Blende	F1.4 - F16
Spektralbereich	Nicht angegeben
Verzeichnung (max.)	-0,8 %
Bildkreis	Nicht angegeben
Filtergewinde	Nicht angegeben
Vibrationsfest	Nicht angegeben
Baulänge	60,3 mm
Durchmesser	Ø 56,5 mm
Objektivart	Endozentrisch

Spezifikationen der FE185 Serie

Modell	Brennweite (mm)	Kompatible Sensorgröße
		4/3	1.1	1	1/1.2	2/3	1/1.8	1/2	1/3
FE185C086HA-1	2,7 mm	-	-	●	●	●	●	●	●
FE185C057HA-1	1,8 mm	-	-	-	-	●	●	●	●

● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

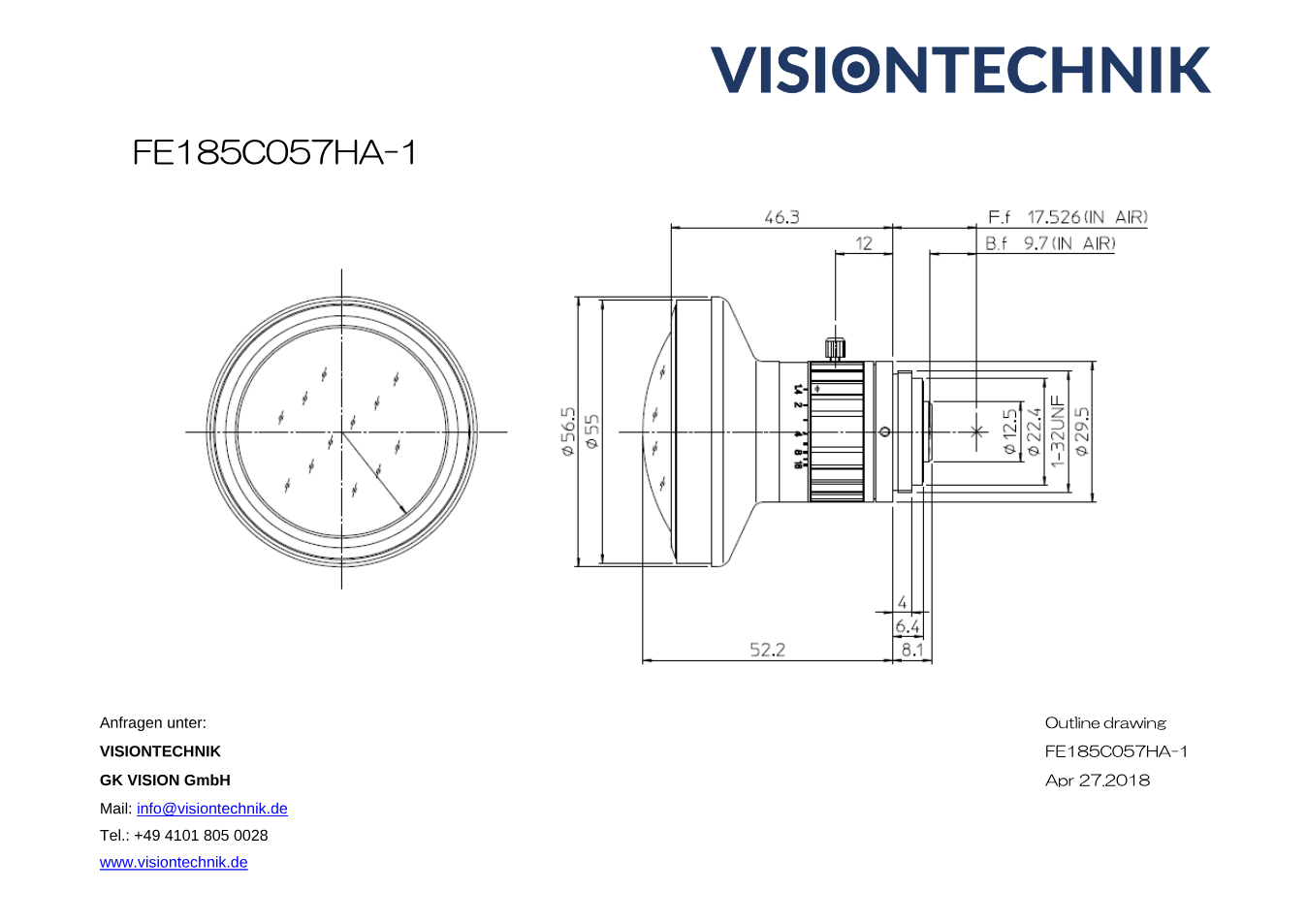

Maßzeichnung

Dokumente

Datenblatt Fujinon FE185C057HA-1 (PDF)
Datenblatt · DE · 341 KB
Datenblatt herunterladen
Maßzeichnung Fujinon FE185C057HA-1 (PDF)
Technische Zeichnung · EN · 70 KB
Herunterladen
CAD-Zeichnung Fujinon FE185C057HA-1 (DXF)
Technische Zeichnung · EN · 168 KB
Herunterladen

Beschreibung

Das Fujinon FE185C057HA-1 ist eine 1,8-mm-Festbrennweite aus der FE185-Serie für 2/3"-Sensoren mit bis zu 5 Megapixel. Die FE185-Serie sind Fisheye-Objektive mit 185° Bildwinkel für 5-Megapixel-Sensoren, gerechnet nach der f-θ-Methode, die ein Bild gleichmäßig über den Bildkreis abbildet.

Auf einem 2/3"-Sensor beträgt der Bildwinkel 185° × 185° (horizontal × vertikal). Der Bildkreis ist auf 2/3"-Sensoren abgestimmt. Die TV-Verzeichnung liegt laut Datenblatt bei -0,80 %. Der Blendenbereich reicht von F1.4 bis F16; Fokus und Blende werden von Hand eingestellt. Der Mindestobjektabstand (MOD) beträgt 100 mm, gemessen ab Vorderkante des Objektivs.

Zwei Modelle für zwei Bildkreise: 5,7 mm (2/3", 3,45 µm) und 8,6 mm (1", 5 µm). Metallgehäuse mit C-Mount, manuelle Blende, Feststellschrauben im Lieferumfang.

Das Objektiv misst Ø 56,5 × 60,3 mm und wiegt rund 135 g. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.

Typische Einsätze sind Innenraum- und Anlagenüberwachung, Fahrerassistenz-Tests und alles, was eine Kamera mit fast halbkugelförmigem Blickfeld braucht.

Datenblatt, Maßzeichnung und CAD-Daten finden Sie unten zum Download. Wenn Sie unsicher sind, ob Brennweite und Arbeitsabstand zu Ihrer Kamera passen, rechnen wir das gern mit Ihnen durch.
