Fujinon
HF9HA-1S C-Mount
Hersteller-Artikelnummer: HF9HA-1S
Serie: HF-HA-1S
- Brennweite
- 9 mm
- Max. Sensorformat
- 2/3" (6,2 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 100 mm
- Blende
- F1.4 - F16
- Filtergewinde
- M27 × 0,5
- Auflösung
- 1,5 MP
- Fokusbereich (ab Objektivvorderseite)
- 100 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | HF9HA-1S |
|---|---|
| Brennweite [mm] | 9 |
| Brennweite (Designwert) [mm] | 9.23 |
| Blende (F-Nummer) | F1.4 – F16 |
| Arbeitsabstand (von der Objektivvorderseite) [mm] | ∞ – 100 |
| Fokuseinstellung | Manual |
| Blendensteuerung | Manual |
| Filtergewinde [mm] | M27 × 0.5 |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 50 |
| Sensorgröße (standard) | 2/3" (6.2 µm) |
| Sensorgröße (maximal) | 2/3" (6.2 µm) |
| Hintere Brennweite (in Luft) [mm] | 13.48 |
| Auflagemaß [mm] | 17.526 |
| Eintrittspupillenposition (vom Anschluss) [mm] | -18.45 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -28.33 |
| Vordere Hauptpunktposition (vom Anschluss) [mm] | -12.91 |
| Hintere Hauptpunktposition (vom Anschluss) [mm] | 8.30 |
| Abstand zwischen den Hauptpunkten [mm] | 21.21 |
| TV-Verzerrung [%] | -2.00 |
| Abmessungen [mm] | φ29.5 × 35.0 |
| Hauptstrahlwinkel [°] | 10.65 |
| Relative Beleuchtung [%] (Blende F4.0, Bildhöhe diagonal) | 73 |
| Relative Beleuchtung [%] (offene Blende, Bildhöhe diagonal) | 32 |
| Betriebstemperaturbereich [°C] | -10 °C bis +50 °C |
| Lagertemperaturbereich [°C] | -30 °C bis +60 °C |
| Bildwinkel (H × V) | 53.3° × 40.5° (2/3") |
| Brennweite | 9 mm |
| Max. Sensorformat | 2/3" |
| Auflösung | 1,5 MP |
| Pixelgröße | 6,2 µm |
| Mindestobjektdistanz (MOD) | 100 mm |
| Blende | F1.4 - F16 |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | -2 % |
| Bildkreis | Nicht angegeben |
| Filtergewinde | M27 × 0,5 |
| Vibrationsfest | Nicht angegeben |
| Baulänge | 35 mm |
| Durchmesser | Ø 29,5 mm |
| Objektivart | Endozentrisch |
Spezifikationen der HF-HA-1S Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| DF6HA-1S | 6 mm | - | - | - | - | - | - | ● | ● |
| HF9HA-1S | 9 mm | - | - | - | - | ● | ● | ● | ● |
| HF12.5HA-1S | 12,5 mm | - | - | - | - | ● | ● | ● | ● |
| HF16HA-1S | 16 mm | - | - | - | - | ● | ● | ● | ● |
| HF25HA-1S | 25 mm | - | - | - | - | ● | ● | ● | ● |
| HF35HA-1S | 35 mm | - | - | - | - | ● | ● | ● | ● |
| HF50HA-1S | 50 mm | - | - | - | - | ● | ● | ● | ● |
| HF75HA-1S | 75 mm | - | - | - | - | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

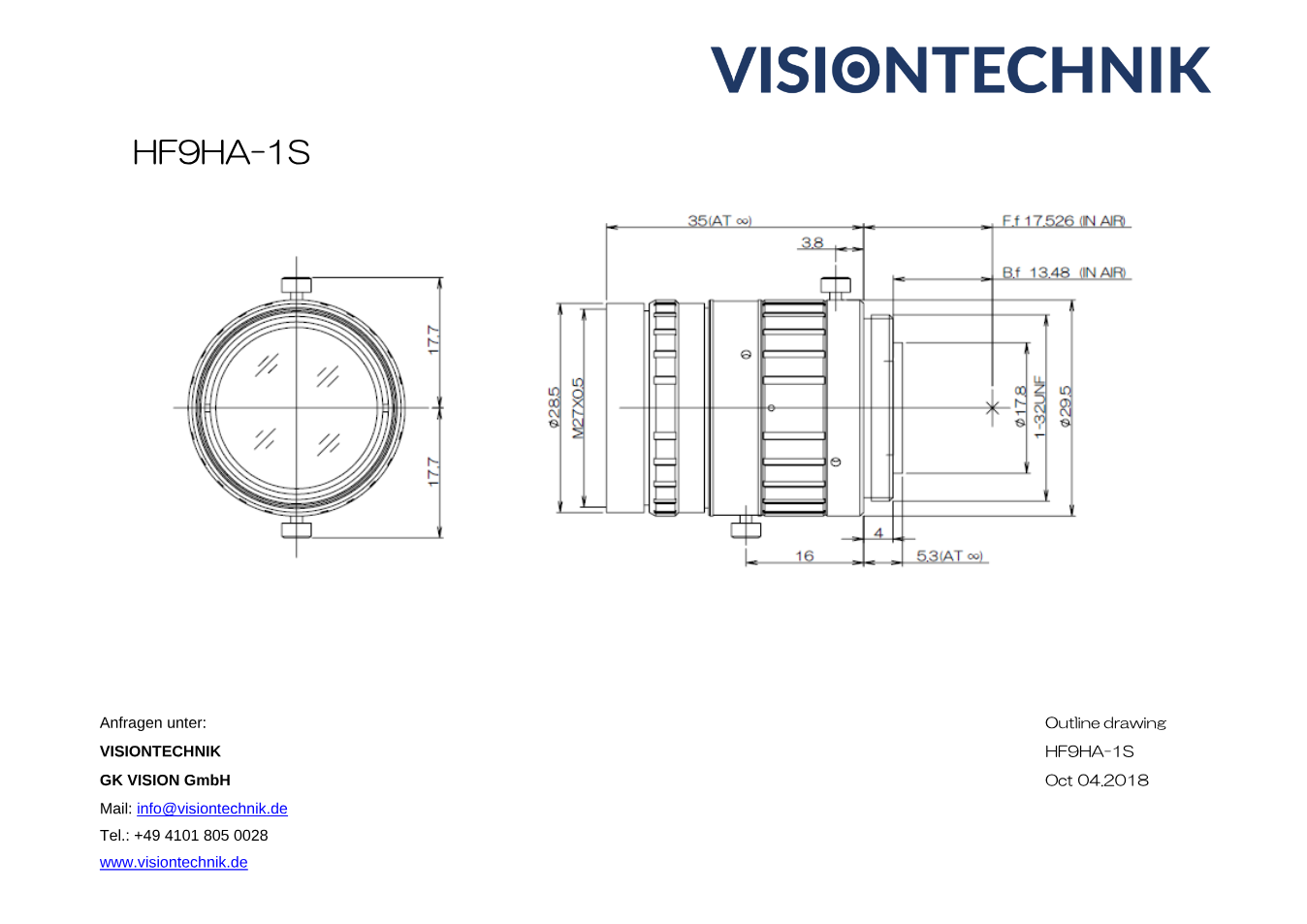

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon HF9HA-1S (PDF)
Datenblatt · DE · 365 KB
- Herunterladen
Maßzeichnung Fujinon HF9HA-1S (PDF)
Technische Zeichnung · EN · 69 KB
- Herunterladen
CAD-Zeichnung Fujinon HF9HA-1S (DXF)
Technische Zeichnung · EN · 173 KB
Beschreibung
Mit 9 mm Brennweite gehört das Fujinon HF9HA-1S zur HF-HA-1S-Serie und ist für 2/3"-Sensoren bis 1,5 Megapixel gerechnet. Die HF-HA-1S-Serie ist der Nachfolger der HF-HA-1B mit derselben Optik und denselben Abmessungen, ausgelegt für 2/3"-Sensoren mit 6,2 µm Pixelabstand (1,5 Megapixel).
Auf einem 2/3"-Sensor beträgt der Bildwinkel 53,3° × 40,5° (horizontal × vertikal). Die TV-Verzeichnung liegt laut Datenblatt bei -2,00 %. Der Blendenbereich reicht von F1.4 bis F16; Fokus und Blende werden von Hand eingestellt. Der Mindestobjektabstand (MOD) beträgt 100 mm, gemessen ab Vorderkante des Objektivs.
Kompakt: 29,5 mm Außendurchmesser (31,5 mm beim HF75HA-1S). Lichtstark mit Anfangsblenden bis F1.2 - auch bei wenig Licht ein klares Bild.
Das Objektiv misst Ø 29,5 × 35,0 mm und wiegt rund 50 g. Das Filtergewinde hat M27 × 0,5. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Die kurze Brennweite bringt viel Bildfeld auf wenig Abstand: eine gute Wahl für Roboterzellen, Logistikanlagen und Prüfplätze, an denen wenig Bauraum vor der Kamera bleibt.
Unten stehen Datenblatt, Maßzeichnung und CAD-Datei zum Download. Für die Auslegung - Sichtfeld, Arbeitsabstand, passende Kamera - stehen wir Ihnen mit unserer Erfahrung zur Seite.
