Fujinon
HF25HA-1S C-Mount
Hersteller-Artikelnummer: HF25HA-1S
Serie: HF-HA-1S
- Brennweite
- 25 mm
- Max. Sensorformat
- 2/3" (6,2 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 120 mm
- Blende
- F1.4 - F16
- Filtergewinde
- M25,5 × 0,5
- Auflösung
- 1,5 MP
- Fokusbereich (ab Objektivvorderseite)
- 120 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | HF25HA-1S |
|---|---|
| Brennweite [mm] | 25 |
| Brennweite (Designwert) [mm] | 25.80 |
| Blende (F-Nummer) | F1.4 – F16 |
| Arbeitsabstand (von der Objektivvorderseite) [mm] | ∞ – 120 |
| Fokuseinstellung | Manual |
| Blendensteuerung | Manual |
| Filtergewinde [mm] | M25.5 × 0.5 |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 40 |
| Sensorgröße (standard) | 2/3" (6.2 µm) |
| Sensorgröße (maximal) | 2/3" (6.2 µm) |
| Hintere Brennweite (in Luft) [mm] | 14.58 |
| Auflagemaß [mm] | 17.526 |
| Eintrittspupillenposition (vom Anschluss) [mm] | -2.57 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -32.43 |
| Vordere Hauptpunktposition (vom Anschluss) [mm] | 1.83 |
| Hintere Hauptpunktposition (vom Anschluss) [mm] | -8.28 |
| Abstand zwischen den Hauptpunkten [mm] | -10.11 |
| TV-Verzerrung [%] | -0.19 |
| Abmessungen [mm] | φ29.5 × 29.5 |
| Hauptstrahlwinkel [°] | 9.22 |
| Relative Beleuchtung [%] (Blende F4.0, Bildhöhe diagonal) | 99 |
| Relative Beleuchtung [%] (offene Blende, Bildhöhe diagonal) | 46 |
| Betriebstemperaturbereich [°C] | -10 °C bis +50 °C |
| Lagertemperaturbereich [°C] | -30 °C bis +60 °C |
| Bildwinkel (H × V) | 19.4° × 14.6° (2/3") |
| Brennweite | 25 mm |
| Max. Sensorformat | 2/3" |
| Auflösung | 1,5 MP |
| Pixelgröße | 6,2 µm |
| Mindestobjektdistanz (MOD) | 120 mm |
| Blende | F1.4 - F16 |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | -0,19 % |
| Bildkreis | Nicht angegeben |
| Filtergewinde | M25,5 × 0,5 |
| Vibrationsfest | Nicht angegeben |
| Baulänge | 29,5 mm |
| Durchmesser | Ø 29,5 mm |
| Objektivart | Endozentrisch |
Spezifikationen der HF-HA-1S Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| DF6HA-1S | 6 mm | - | - | - | - | - | - | ● | ● |
| HF9HA-1S | 9 mm | - | - | - | - | ● | ● | ● | ● |
| HF12.5HA-1S | 12,5 mm | - | - | - | - | ● | ● | ● | ● |
| HF16HA-1S | 16 mm | - | - | - | - | ● | ● | ● | ● |
| HF25HA-1S | 25 mm | - | - | - | - | ● | ● | ● | ● |
| HF35HA-1S | 35 mm | - | - | - | - | ● | ● | ● | ● |
| HF50HA-1S | 50 mm | - | - | - | - | ● | ● | ● | ● |
| HF75HA-1S | 75 mm | - | - | - | - | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

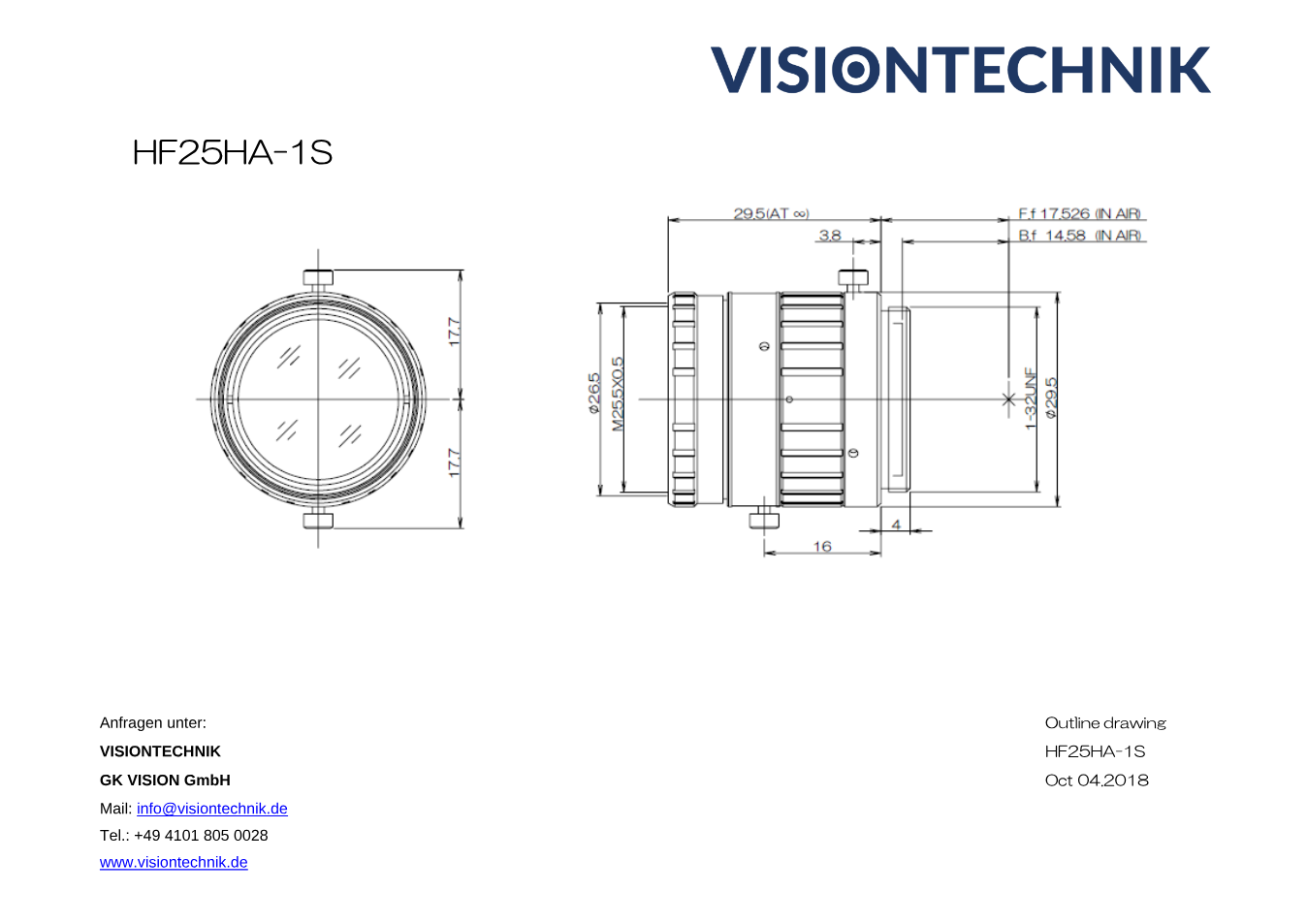

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon HF25HA-1S (PDF)
Datenblatt · DE · 296 KB
- Herunterladen
Maßzeichnung Fujinon HF25HA-1S (PDF)
Technische Zeichnung · EN · 67 KB
- Herunterladen
CAD-Zeichnung Fujinon HF25HA-1S (DXF)
Technische Zeichnung · EN · 168 KB
Beschreibung
Fujinon HF25HA-1S: 25 mm Brennweite, C-Mount, ausgelegt für 2/3"-Sensoren mit bis zu 1,5 Megapixel - ein Objektiv der HF-HA-1S-Serie. Die HF-HA-1S-Serie ist der Nachfolger der HF-HA-1B mit derselben Optik und denselben Abmessungen, ausgelegt für 2/3"-Sensoren mit 6,2 µm Pixelabstand (1,5 Megapixel).
Auf einem 2/3"-Sensor beträgt der Bildwinkel 19,4° × 14,6° (horizontal × vertikal). Die TV-Verzeichnung liegt laut Datenblatt bei -0,19 %. Der Blendenbereich reicht von F1.4 bis F16; Fokus und Blende werden von Hand eingestellt. Der Mindestobjektabstand (MOD) beträgt 120 mm, gemessen ab Vorderkante des Objektivs.
Lichtstark mit Anfangsblenden bis F1.2 - auch bei wenig Licht ein klares Bild. „Anti Shock & Vibration Technology“: eine patentierte Mechanik, die das Objektiv gegen Stöße und Vibrationen unempfindlich macht.
Das Objektiv misst Ø 29,5 × 29,5 mm und wiegt rund 40 g. Das Filtergewinde hat M25,5 × 0,5. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Wer Details aus Abstand prüfen muss - Oberflächen, Kanten, kleine Bauteile -, arbeitet gern mit dieser Brennweite: weniger Perspektive, mehr Auflösung pro Millimeter.
Datenblatt, Maßzeichnung und CAD-Daten liegen zum Download bereit. Ob das Objektiv zu Sensor, Sichtfeld und Arbeitsabstand Ihrer Anwendung passt, prüfen wir auf Wunsch gemeinsam.
