Fujinon
HF50HA-1S C-Mount
Hersteller-Artikelnummer: HF50HA-1S
Serie: HF-HA-1S
- Brennweite
- 50 mm
- Max. Sensorformat
- 2/3" (6,2 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 500 mm
- Blende
- F2.3 - F22
- Filtergewinde
- M25,5 × 0,5
- Auflösung
- 1,5 MP
- Fokusbereich (ab Objektivvorderseite)
- 500 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | HF50HA-1S |
|---|---|
| Brennweite [mm] | 50 |
| Brennweite (Designwert) [mm] | 49.56 |
| Blende (F-Nummer) | F2.3 – F22 |
| Arbeitsabstand (von der Objektivvorderseite) [mm] | ∞ – 500 |
| Fokuseinstellung | Manual |
| Blendensteuerung | Manual |
| Filtergewinde [mm] | M25.5 × 0.5 |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 40 |
| Sensorgröße (standard) | 2/3" (6.2 µm) |
| Sensorgröße (maximal) | 2/3" (6.2 µm) |
| Hintere Brennweite (in Luft) [mm] | 15.24 |
| Auflagemaß [mm] | 17.526 |
| Eintrittspupillenposition (vom Anschluss) [mm] | 6.05 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -25.14 |
| Vordere Hauptpunktposition (vom Anschluss) [mm] | -42.63 |
| Hintere Hauptpunktposition (vom Anschluss) [mm] | -32.03 |
| Abstand zwischen den Hauptpunkten [mm] | 10.60 |
| TV-Verzerrung [%] | 0.06 |
| Abmessungen [mm] | φ29.5 × 29.5 |
| Hauptstrahlwinkel [°] | 12.25 |
| Relative Beleuchtung [%] (Blende F4.0, Bildhöhe diagonal) | 97 |
| Relative Beleuchtung [%] (offene Blende, Bildhöhe diagonal) | 61 |
| Betriebstemperaturbereich [°C] | -10 °C bis +50 °C |
| Lagertemperaturbereich [°C] | -30 °C bis +60 °C |
| Bildwinkel (H × V) | 10.1° × 7.6° (2/3") |
| Brennweite | 50 mm |
| Max. Sensorformat | 2/3" |
| Auflösung | 1,5 MP |
| Pixelgröße | 6,2 µm |
| Mindestobjektdistanz (MOD) | 500 mm |
| Blende | F2.3 - F22 |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | 0,06 % |
| Bildkreis | Nicht angegeben |
| Filtergewinde | M25,5 × 0,5 |
| Vibrationsfest | Nicht angegeben |
| Baulänge | 29,5 mm |
| Durchmesser | Ø 29,5 mm |
| Objektivart | Endozentrisch |
Spezifikationen der HF-HA-1S Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| DF6HA-1S | 6 mm | - | - | - | - | - | - | ● | ● |
| HF9HA-1S | 9 mm | - | - | - | - | ● | ● | ● | ● |
| HF12.5HA-1S | 12,5 mm | - | - | - | - | ● | ● | ● | ● |
| HF16HA-1S | 16 mm | - | - | - | - | ● | ● | ● | ● |
| HF25HA-1S | 25 mm | - | - | - | - | ● | ● | ● | ● |
| HF35HA-1S | 35 mm | - | - | - | - | ● | ● | ● | ● |
| HF50HA-1S | 50 mm | - | - | - | - | ● | ● | ● | ● |
| HF75HA-1S | 75 mm | - | - | - | - | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

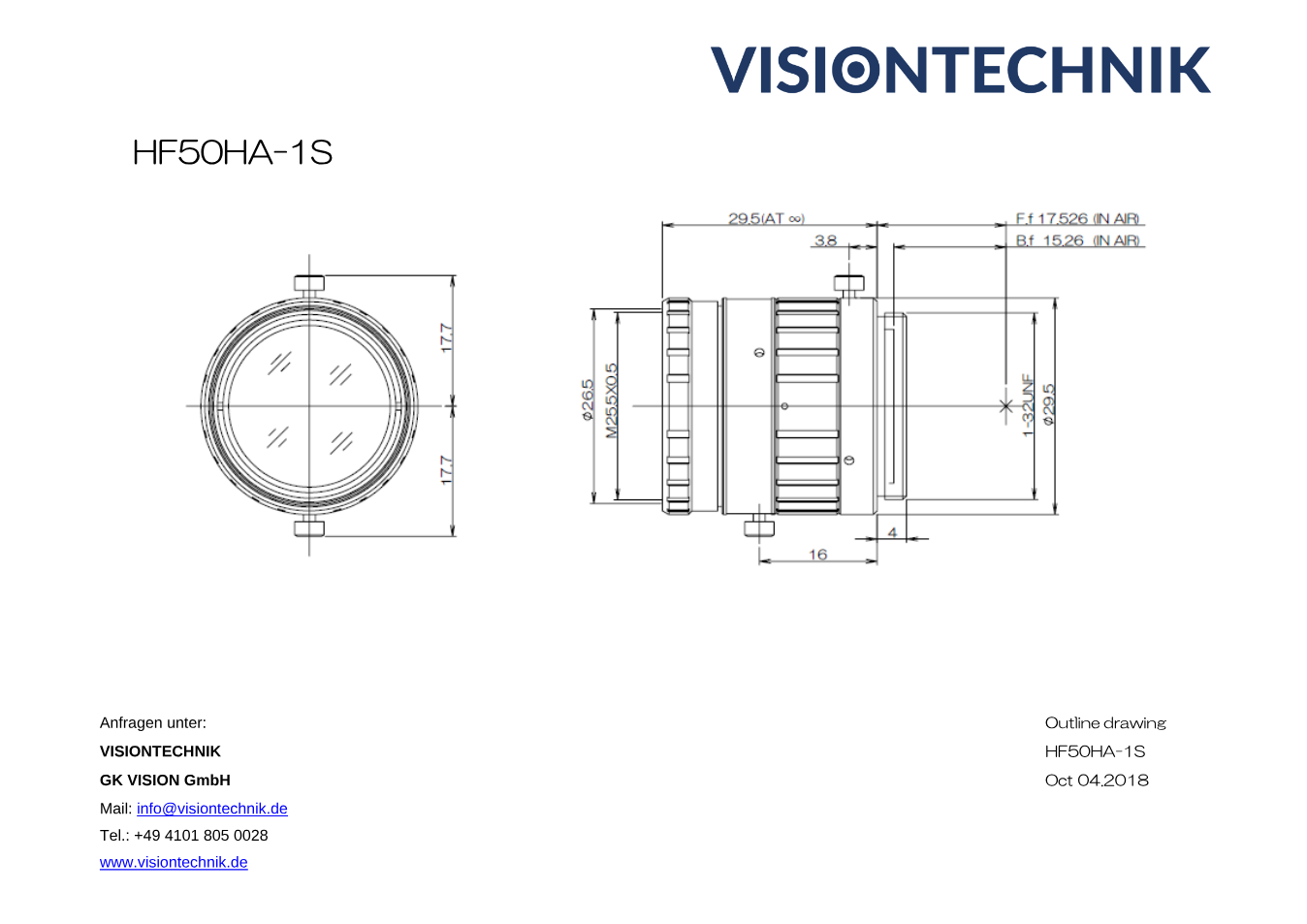

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon HF50HA-1S (PDF)
Datenblatt · DE · 297 KB
- Herunterladen
Maßzeichnung Fujinon HF50HA-1S (PDF)
Technische Zeichnung · EN · 67 KB
- Herunterladen
CAD-Zeichnung Fujinon HF50HA-1S (DXF)
Technische Zeichnung · EN · 168 KB
Beschreibung
Fujinon HF50HA-1S: 50 mm Brennweite, C-Mount, ausgelegt für 2/3"-Sensoren mit bis zu 1,5 Megapixel - ein Objektiv der HF-HA-1S-Serie. Die HF-HA-1S-Serie ist der Nachfolger der HF-HA-1B mit derselben Optik und denselben Abmessungen, ausgelegt für 2/3"-Sensoren mit 6,2 µm Pixelabstand (1,5 Megapixel).
Auf einem 2/3"-Sensor beträgt der Bildwinkel 10,1° × 7,6° (horizontal × vertikal). Die TV-Verzeichnung liegt laut Datenblatt bei 0,06 %. Der Blendenbereich reicht von F2.3 bis F22; Fokus und Blende werden von Hand eingestellt. Der Mindestobjektabstand (MOD) beträgt 500 mm, gemessen ab Vorderkante des Objektivs.
Lichtstark mit Anfangsblenden bis F1.2 - auch bei wenig Licht ein klares Bild. „Anti Shock & Vibration Technology“: eine patentierte Mechanik, die das Objektiv gegen Stöße und Vibrationen unempfindlich macht.
Das Objektiv misst Ø 29,5 × 29,5 mm und wiegt rund 40 g. Das Filtergewinde hat M25,5 × 0,5. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Mit der langen Brennweite bleibt die Kamera weit weg vom Teil - praktisch bei Hitze, Spritzern oder Schutzhauben - und die Abbildung bleibt nahezu perspektivfrei.
Datenblatt, Maßzeichnung und CAD-Daten liegen zum Download bereit. Ob das Objektiv zu Sensor, Sichtfeld und Arbeitsabstand Ihrer Anwendung passt, prüfen wir auf Wunsch gemeinsam.
