Fujinon
HF8XA-1F C-Mount
Hersteller-Artikelnummer: HF8XA-1F
Serie: HF-XA-1F
- Brennweite
- 8 mm
- Max. Sensorformat
- 2/3" (3,45 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 100 mm
- Blende
- F1.6 / F4 / F8 (Wechselblenden)
- Filtergewinde
- M25,5 × 0,5
- Auflösung
- 5 MP
- Fokusbereich (ab Objektivvorderseite)
- 100 mm bis ∞
- Fokuseinstellung
- Fest
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | HF8XA-1F |
|---|---|
| Brennweite [mm] | 8 |
| Brennweite (Designwert) [mm] | 8.30 |
| Arbeitsabstand (von der Objektivvorderseite) [mm] | ∞ – 100 |
| Fokuseinstellung | Fixed |
| Blendensteuerung | Fixed |
| Filtergewinde [mm] | M25.5 × 0.5 |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 97 |
| Sensorgröße (standard) | 2/3" (3.45 µm) |
| Sensorgröße (maximal) | 2/3" (3.45 µm) |
| Hintere Brennweite (in Luft) [mm] | 9.75 |
| Auflagemaß [mm] | 17.526 |
| Eintrittspupillenposition (vom Anschluss) [mm] | -39.29 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -617.54 |
| Vordere Hauptpunktposition (vom Anschluss) [mm] | -31.16 |
| Hintere Hauptpunktposition (vom Anschluss) [mm] | 9.23 |
| Abstand zwischen den Hauptpunkten [mm] | 40.38 |
| TV-Verzerrung [%] | -1.99 |
| Abmessungen [mm] | φ34 × 60.2 |
| Hauptstrahlwinkel [°] | -0.18 |
| Betriebstemperaturbereich [°C] | -10 °C bis +50 °C |
| Lagertemperaturbereich [°C] | -30 °C bis +60 °C |
| Blende (F-Nummer) | F1.6 (Standardplatte) | F4 (Platte C) | F8 (Platte E) |
| Relative Beleuchtung [%] (Bildhöhe diagonal) | 42 (Standardplatte) | 90 (Platte C) | 90 (Platte E) |
| Bildwinkel (H × V) | 58.4° × 44.6° (2/3") |
| Brennweite | 8 mm |
| Max. Sensorformat | 2/3" |
| Auflösung | 5 MP |
| Pixelgröße | 3,45 µm |
| Mindestobjektdistanz (MOD) | 100 mm |
| Blende | F1.6 / F4 / F8 (Wechselblenden) |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | -1,99 % |
| Bildkreis | Nicht angegeben |
| Filtergewinde | M25,5 × 0,5 |
| Vibrationsfest | Nicht angegeben |
| Baulänge | 60,2 mm |
| Durchmesser | Ø 34 mm |
| Objektivart | Endozentrisch |
Spezifikationen der HF-XA-1F Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| HF8XA-1F | 8 mm | - | - | - | - | ● | ● | ● | ● |
| HF12XA-1F | 12 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF16XA-1F | 16 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF25XA-1F | 25 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF35XA-1F | 35 mm | - | - | - | ○ | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
○ Kompatible Sensorgröße (max.): Die maximale Sensorgröße variiert je nach Modell. Wählen Sie ein Objektiv je nach Sensorgröße und Auflösung aus.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

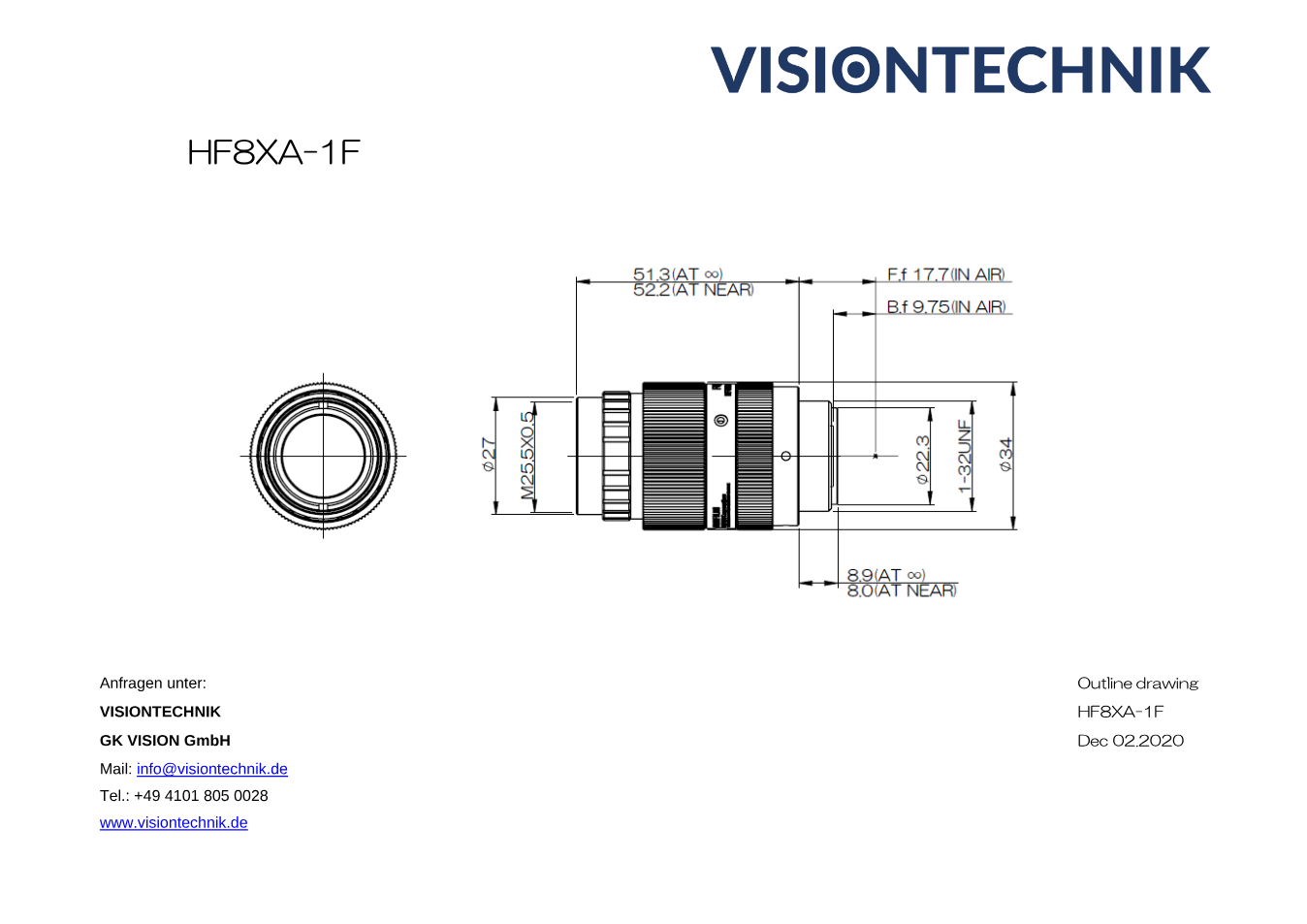

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon HF8XA-1F (PDF)
Datenblatt · DE · 301 KB
- Herunterladen
Maßzeichnung Fujinon HF8XA-1F (PDF)
Technische Zeichnung · EN · 73 KB
- Herunterladen
CAD-Zeichnung Fujinon HF8XA-1F (DXF)
Technische Zeichnung · EN · 927 KB
Beschreibung
Das Fujinon HF8XA-1F ist eine 8-mm-Festbrennweite aus der HF-XA-1F-Serie für 2/3"-Sensoren mit bis zu 5 Megapixel. Die HF-XA-1F-Serie übernimmt die Optik der HF-XA-5M (5 Megapixel, 3,45 µm, 2/3"-Sensoren wie der IMX250) und verzichtet auf bewegliche Teile: Fokus und Blende sind fest eingestellt.
Auf einem 2/3"-Sensor beträgt der Bildwinkel 58,4° × 44,6° (horizontal × vertikal). Die TV-Verzeichnung liegt laut Datenblatt bei -1,99 %. Die Blende wird nicht am Ring eingestellt, sondern über Wechselblendenplatten festgelegt (F1.6 / F4 / F8); Fokus und Blende sitzen damit unverrückbar. Der Mindestobjektabstand (MOD) beträgt 100 mm, gemessen ab Vorderkante des Objektivs.
Statt eines Blendenrings gibt es Wechselblenden: Die mitgelieferten Blendenplatten legen den Blendenwert mechanisch fest und können nicht verstellt werden. Extrem robust gegen Stöße und Vibrationen - geprüft nach IEC 60068-2-6 (10-60 Hz bei 0,75 mm Amplitude, 60-500 Hz bei 100 m/s²).
Das Objektiv misst Ø 34 × 60,2 mm und wiegt rund 97 g. Das Filtergewinde hat M25,5 × 0,5. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Die kurze Brennweite bringt viel Bildfeld auf wenig Abstand: eine gute Wahl für Roboterzellen, Logistikanlagen und Prüfplätze, an denen wenig Bauraum vor der Kamera bleibt.
Datenblatt, Maßzeichnung und CAD-Daten finden Sie unten zum Download. Wenn Sie unsicher sind, ob Brennweite und Arbeitsabstand zu Ihrer Kamera passen, rechnen wir das gern mit Ihnen durch.
