Fujinon
HF16XA-1F C-Mount
Hersteller-Artikelnummer: HF16XA-1F
Serie: HF-XA-1F
- Brennweite
- 16 mm
- Max. Sensorformat
- 1/1.2" (3,45 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 100 mm
- Blende
- F1.6 / F4 / F8 (Wechselblenden)
- Filtergewinde
- M25,5 × 0,5
- Auflösung
- 5 MP
- Fokusbereich (ab Objektivvorderseite)
- 100 mm bis ∞
- Fokuseinstellung
- Fest
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | HF16XA-1F |
|---|---|
| Brennweite [mm] | 16 |
| Brennweite (Designwert) [mm] | 15.87 |
| Arbeitsabstand (von der Objektivvorderseite) [mm] | ∞ – 100 |
| Fokuseinstellung | Fixed |
| Blendensteuerung | Fixed |
| Filtergewinde [mm] | M25.5 × 0.5 |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 94 |
| Sensorgröße (standard) | 2/3" (3.45 µm) |
| Sensorgröße (maximal) | 1/1.2" (4.5 µm) |
| Hintere Brennweite (in Luft) [mm] | 10.66 |
| Auflagemaß [mm] | 17.526 |
| Eintrittspupillenposition (vom Anschluss) [mm] | -26.80 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -258.03 |
| Vordere Hauptpunktposition (vom Anschluss) [mm] | -12.33 |
| Hintere Hauptpunktposition (vom Anschluss) [mm] | 1.65 |
| Abstand zwischen den Hauptpunkten [mm] | 13.98 |
| TV-Verzerrung [%] | -0.60 |
| Abmessungen [mm] | φ34 × 54.0 |
| Hauptstrahlwinkel [°] | 0.65 |
| Betriebstemperaturbereich [°C] | -10 °C bis +50 °C |
| Lagertemperaturbereich [°C] | -30 °C bis +60 °C |
| Blende (F-Nummer) | F1.6 (Standardplatte) | F4 (Platte C) | F8 (Platte E) |
| Relative Beleuchtung [%] (Bildhöhe diagonal) | 42 (Standardplatte) | 90 (Platte C) | 90 (Platte E) |
| Bildwinkel (H × V) | 31.4° × 23.7° (2/3") |
| Brennweite | 16 mm |
| Max. Sensorformat | 1/1.2" |
| Auflösung | 5 MP |
| Pixelgröße | 3,45 µm |
| Mindestobjektdistanz (MOD) | 100 mm |
| Blende | F1.6 / F4 / F8 (Wechselblenden) |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | -0,6 % |
| Bildkreis | Nicht angegeben |
| Filtergewinde | M25,5 × 0,5 |
| Vibrationsfest | Nicht angegeben |
| Baulänge | 54 mm |
| Durchmesser | Ø 34 mm |
| Objektivart | Endozentrisch |
Spezifikationen der HF-XA-1F Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| HF8XA-1F | 8 mm | - | - | - | - | ● | ● | ● | ● |
| HF12XA-1F | 12 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF16XA-1F | 16 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF25XA-1F | 25 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF35XA-1F | 35 mm | - | - | - | ○ | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
○ Kompatible Sensorgröße (max.): Die maximale Sensorgröße variiert je nach Modell. Wählen Sie ein Objektiv je nach Sensorgröße und Auflösung aus.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

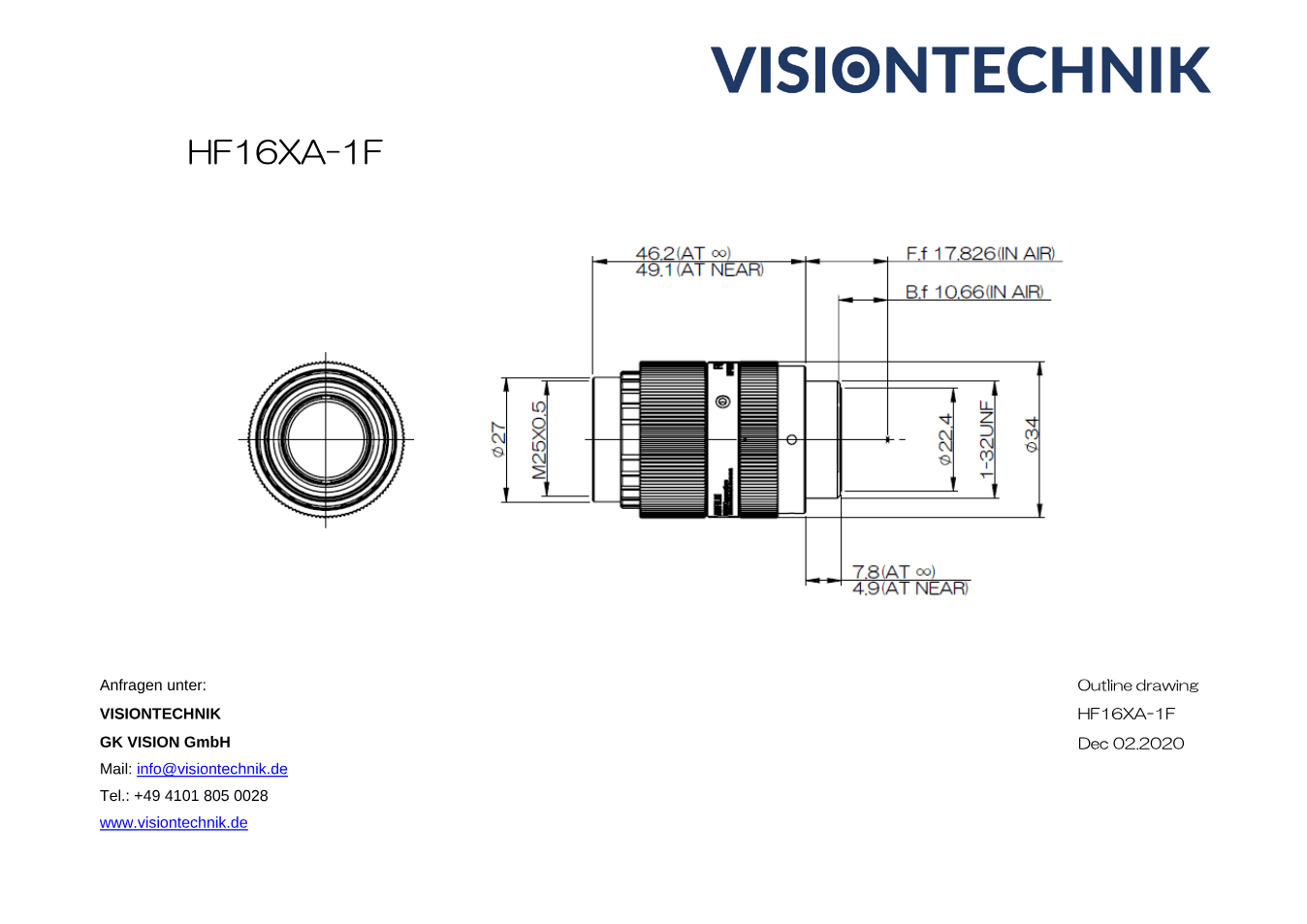

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon HF16XA-1F (PDF)
Datenblatt · DE · 301 KB
- Herunterladen
Maßzeichnung Fujinon HF16XA-1F (PDF)
Technische Zeichnung · EN · 74 KB
- Herunterladen
CAD-Zeichnung Fujinon HF16XA-1F (DXF)
Technische Zeichnung · EN · 912 KB
Beschreibung
Fujinon HF16XA-1F: 16 mm Brennweite, C-Mount, ausgelegt für 2/3"-Sensoren mit bis zu 5 Megapixel - ein Objektiv der HF-XA-1F-Serie. Die HF-XA-1F-Serie übernimmt die Optik der HF-XA-5M (5 Megapixel, 3,45 µm, 2/3"-Sensoren wie der IMX250) und verzichtet auf bewegliche Teile: Fokus und Blende sind fest eingestellt.
Auf einem 2/3"-Sensor beträgt der Bildwinkel 31,4° × 23,7° (horizontal × vertikal). Fujifilm gibt 2/3" als Standard-Sensorformat an; maximal lässt sich das Objektiv bis 1/1.2" nutzen. Die TV-Verzeichnung liegt laut Datenblatt bei -0,60 %. Die Blende wird nicht am Ring eingestellt, sondern über Wechselblendenplatten festgelegt (F1.6 / F4 / F8); Fokus und Blende sitzen damit unverrückbar. Der Mindestobjektabstand (MOD) beträgt 100 mm, gemessen ab Vorderkante des Objektivs.
„4D High Resolution“: hohe Auflösung über Arbeitsabstand und Blendenwert hinweg. Statt eines Blendenrings gibt es Wechselblenden: Die mitgelieferten Blendenplatten legen den Blendenwert mechanisch fest und können nicht verstellt werden.
Das Objektiv misst Ø 34 × 54,0 mm und wiegt rund 94 g. Das Filtergewinde hat M25,5 × 0,5. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Ein Allrounder für die Inspektion: Vollständigkeitsprüfung, Lageerkennung und Codelesen auf mittleren Arbeitsabständen gehören zu den typischen Aufgaben.
Datenblatt, Maßzeichnung und CAD-Daten liegen zum Download bereit. Ob das Objektiv zu Sensor, Sichtfeld und Arbeitsabstand Ihrer Anwendung passt, prüfen wir auf Wunsch gemeinsam.
