Fujinon
HF12XA-5M C-Mount
Hersteller-Artikelnummer: HF12XA-5M
Serie: HF-XA-5M
- Brennweite
- 12 mm
- Max. Sensorformat
- 1/1.2" (3,45 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 100 mm
- Blende
- F1.6 - F16
- Filtergewinde
- M25,5 × 0,5
- Auflösung
- 5 MP
- Fokusbereich (ab Objektivvorderseite)
- 100 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | HF12XA-5M |
|---|---|
| Brennweite [mm] | 12 |
| Brennweite (Designwert) [mm] | 12.40 |
| Blende (F-Nummer) | F1.6 – F16 |
| Arbeitsabstand (von der Objektivvorderseite) [mm] | ∞ – 100 |
| Fokuseinstellung | Manual |
| Blendensteuerung | Manual |
| Filtergewinde [mm] | M25.5 × 0.5 |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 79 |
| Sensorgröße (standard) | 2/3" (3.45 µm) |
| Sensorgröße (maximal) | 1/1.2" (4.5 µm) |
| Hintere Brennweite (in Luft) [mm] | 11.89 |
| Auflagemaß [mm] | 17.526 |
| Eintrittspupillenposition (vom Anschluss) [mm] | -35.54 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -123.16 |
| Vordere Hauptpunktposition (vom Anschluss) [mm] | -24.44 |
| Hintere Hauptpunktposition (vom Anschluss) [mm] | 5.13 |
| Abstand zwischen den Hauptpunkten [mm] | 29.57 |
| TV-Verzerrung [%] | -1.26 |
| Abmessungen [mm] | φ29.5 × 51.5 |
| Hauptstrahlwinkel [°] | 2.06 |
| Relative Beleuchtung [%] (Blende F4.0, Bildhöhe diagonal) | 93 |
| Relative Beleuchtung [%] (offene Blende, Bildhöhe diagonal) | 45 |
| Betriebstemperaturbereich [°C] | -10 °C bis +50 °C |
| Bildwinkel (H × V) | 40.1° × 30.3° (2/3") |
| Brennweite | 12 mm |
| Max. Sensorformat | 1/1.2" |
| Auflösung | 5 MP |
| Pixelgröße | 3,45 µm |
| Mindestobjektdistanz (MOD) | 100 mm |
| Blende | F1.6 - F16 |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | -1,26 % |
| Bildkreis | Nicht angegeben |
| Filtergewinde | M25,5 × 0,5 |
| Vibrationsfest | Nicht angegeben |
| Baulänge | 51,5 mm |
| Durchmesser | Ø 29,5 mm |
| Objektivart | Endozentrisch |
Spezifikationen der HF-XA-5M Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| HF6XA-5M | 6 mm | - | - | - | - | ● | ● | ● | ● |
| HF8XA-5M | 8 mm | - | - | - | - | ● | ● | ● | ● |
| HF12XA-5M | 12 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF16XA-5M | 16 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF25XA-5M | 25 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF35XA-5M | 35 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF50XA-5M | 50 mm | - | ○ | ○ | ○ | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
○ Kompatible Sensorgröße (max.): Die maximale Sensorgröße variiert je nach Modell. Wählen Sie ein Objektiv je nach Sensorgröße und Auflösung aus.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

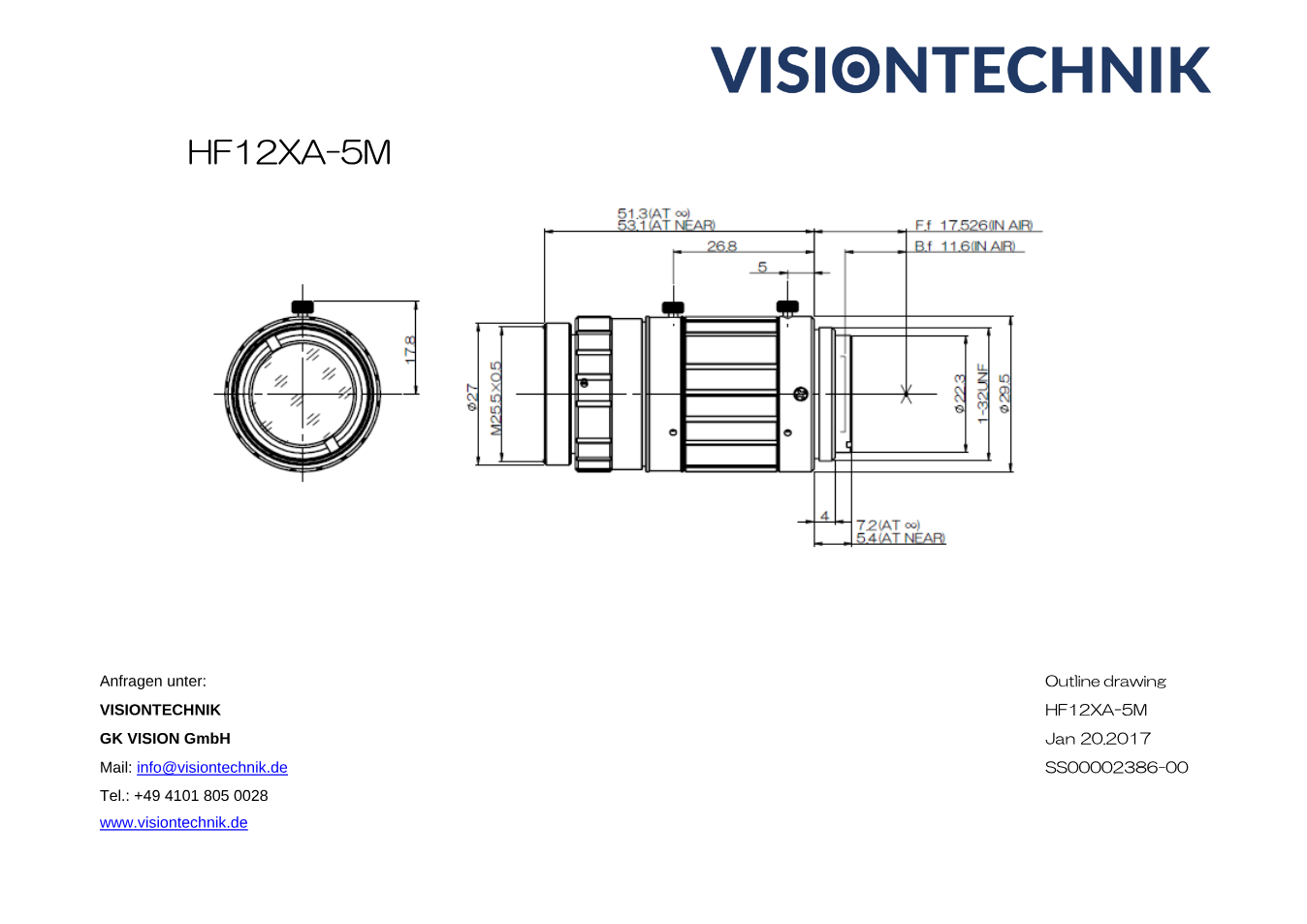

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon HF12XA-5M (PDF)
Datenblatt · DE · 286 KB
- Herunterladen
Maßzeichnung Fujinon HF12XA-5M (PDF)
Technische Zeichnung · EN · 65 KB
- Herunterladen
CAD-Zeichnung Fujinon HF12XA-5M (DXF)
Technische Zeichnung · EN · 280 KB
Beschreibung
Das Fujinon HF12XA-5M ist eine 12-mm-Festbrennweite aus der HF-XA-5M-Serie für 2/3"-Sensoren mit bis zu 5 Megapixel. Die HF-XA-5M-Serie ist Fujinons „4D High Resolution“-Baureihe für 5-Megapixel-Sensoren mit 3,45 µm Pixelabstand (Sensoren wie der IMX250) und deckt Sensorformate von 2/3" bis maximal 1,1" ab.
Auf einem 2/3"-Sensor beträgt der Bildwinkel 40,1° × 30,3° (horizontal × vertikal). Fujifilm gibt 2/3" als Standard-Sensorformat an; maximal lässt sich das Objektiv bis 1/1.2" nutzen. Die TV-Verzeichnung liegt laut Datenblatt bei -1,26 %. Der Blendenbereich reicht von F1.6 bis F16; Fokus und Blende werden von Hand eingestellt. Der Mindestobjektabstand (MOD) beträgt 100 mm, gemessen ab Vorderkante des Objektivs.
„4D High Resolution“: Die Auflösung bleibt weitgehend erhalten, wenn sich Arbeitsabstand oder Blende ändern - Fujifilm hat die Optik genau auf diesen Fall gerechnet. Je drei Feststellbohrungen für Blende und Fokus, damit die Einstellung nach der Inbetriebnahme fixiert werden kann.
Das Objektiv misst Ø 29,5 × 51,5 mm und wiegt rund 79 g. Das Filtergewinde hat M25,5 × 0,5. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Für viele Prüfplätze die Standardbrennweite - vom Lesen von Codes über die Lageerkennung bis zur Vollständigkeitskontrolle auf dem Band.
Datenblatt, Maßzeichnung und CAD-Daten finden Sie unten zum Download. Wenn Sie unsicher sind, ob Brennweite und Arbeitsabstand zu Ihrer Kamera passen, rechnen wir das gern mit Ihnen durch.
