Fujinon
HF35XA-5M C-Mount
Hersteller-Artikelnummer: HF35XA-5M
Serie: HF-XA-5M
- Brennweite
- 35 mm
- Max. Sensorformat
- 1/1.2" (3,45 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 200 mm
- Blende
- F1.9 - F16
- Filtergewinde
- M25,5 × 0,5
- Auflösung
- 5 MP
- Fokusbereich (ab Objektivvorderseite)
- 200 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | HF35XA-5M |
|---|---|
| Brennweite [mm] | 35 |
| Brennweite (Designwert) [mm] | 35.16 |
| Blende (F-Nummer) | F1.9 – F16 |
| Arbeitsabstand (von der Objektivvorderseite) [mm] | ∞ – 200 |
| Fokuseinstellung | Manual |
| Blendensteuerung | Manual |
| Filtergewinde [mm] | M25.5 × 0.5 |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 60 |
| Sensorgröße (standard) | 2/3" (3.45 µm) |
| Sensorgröße (maximal) | 1/1.2" (4.5 µm) |
| Hintere Brennweite (in Luft) [mm] | 18.50 |
| Auflagemaß [mm] | 17.526 |
| Eintrittspupillenposition (vom Anschluss) [mm] | -7.78 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -37.19 |
| Vordere Hauptpunktposition (vom Anschluss) [mm] | -6.30 |
| Hintere Hauptpunktposition (vom Anschluss) [mm] | -17.63 |
| Abstand zwischen den Hauptpunkten [mm] | -11.33 |
| TV-Verzerrung [%] | 0.10 |
| Abmessungen [mm] | φ29.5 × 41.5 |
| Hauptstrahlwinkel [°] | 8.33 |
| Relative Beleuchtung [%] (Blende F4.0, Bildhöhe diagonal) | 96 |
| Relative Beleuchtung [%] (offene Blende, Bildhöhe diagonal) | 50 |
| Betriebstemperaturbereich [°C] | -10 °C bis +50 °C |
| Bildwinkel (H × V) | 14.2° × 10.7° (2/3") |
| Brennweite | 35 mm |
| Max. Sensorformat | 1/1.2" |
| Auflösung | 5 MP |
| Pixelgröße | 3,45 µm |
| Mindestobjektdistanz (MOD) | 200 mm |
| Blende | F1.9 - F16 |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | 0,1 % |
| Bildkreis | Nicht angegeben |
| Filtergewinde | M25,5 × 0,5 |
| Vibrationsfest | Nicht angegeben |
| Baulänge | 41,5 mm |
| Durchmesser | Ø 29,5 mm |
| Objektivart | Endozentrisch |
Spezifikationen der HF-XA-5M Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| HF6XA-5M | 6 mm | - | - | - | - | ● | ● | ● | ● |
| HF8XA-5M | 8 mm | - | - | - | - | ● | ● | ● | ● |
| HF12XA-5M | 12 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF16XA-5M | 16 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF25XA-5M | 25 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF35XA-5M | 35 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF50XA-5M | 50 mm | - | ○ | ○ | ○ | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
○ Kompatible Sensorgröße (max.): Die maximale Sensorgröße variiert je nach Modell. Wählen Sie ein Objektiv je nach Sensorgröße und Auflösung aus.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

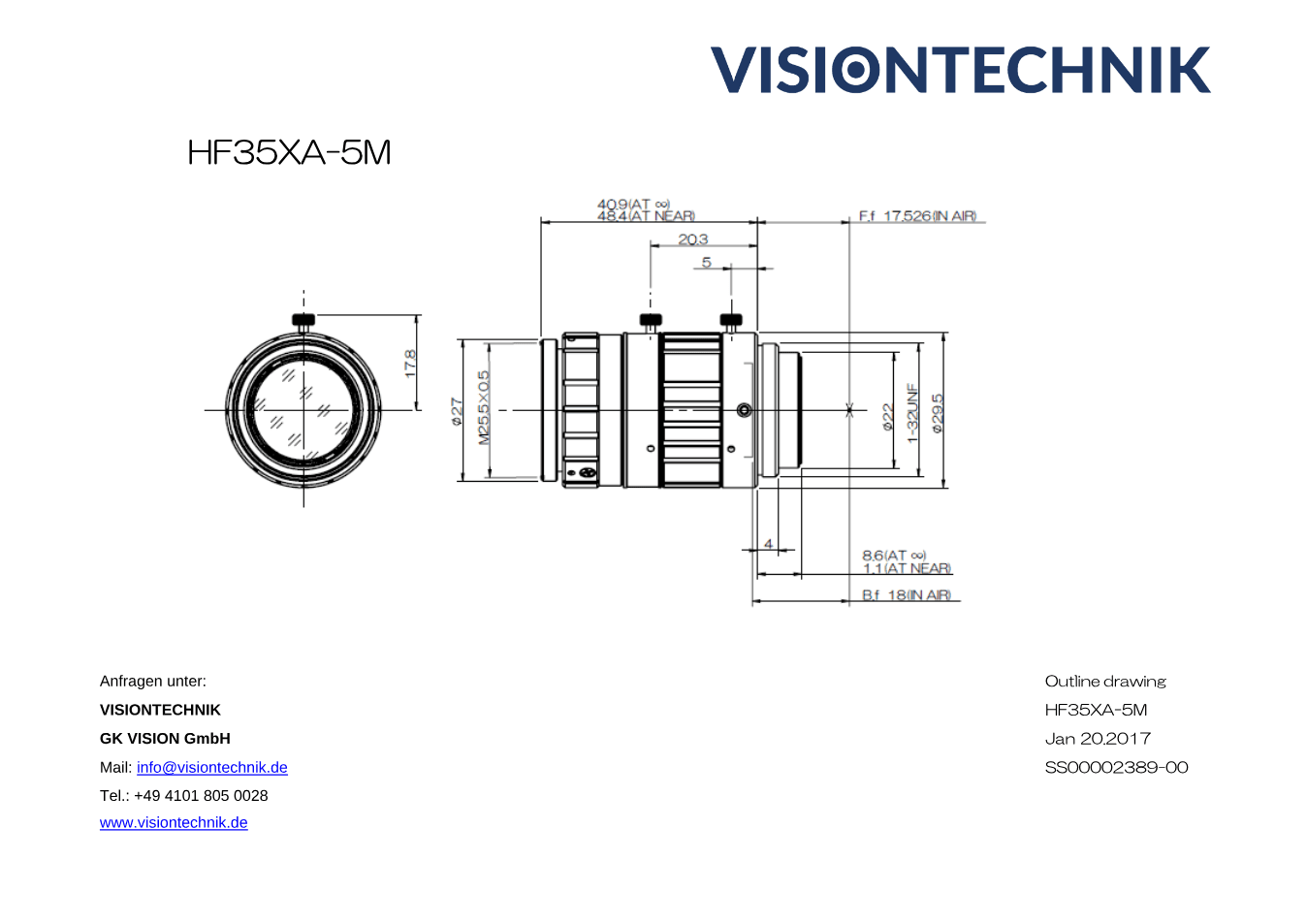

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon HF35XA-5M (PDF)
Datenblatt · DE · 285 KB
- Herunterladen
Maßzeichnung Fujinon HF35XA-5M (PDF)
Technische Zeichnung · EN · 65 KB
- Herunterladen
CAD-Zeichnung Fujinon HF35XA-5M (DXF)
Technische Zeichnung · EN · 271 KB
Beschreibung
Mit 35 mm Brennweite gehört das Fujinon HF35XA-5M zur HF-XA-5M-Serie und ist für 2/3"-Sensoren bis 5 Megapixel gerechnet. Die HF-XA-5M-Serie ist Fujinons „4D High Resolution“-Baureihe für 5-Megapixel-Sensoren mit 3,45 µm Pixelabstand (Sensoren wie der IMX250) und deckt Sensorformate von 2/3" bis maximal 1,1" ab.
Auf einem 2/3"-Sensor beträgt der Bildwinkel 14,2° × 10,7° (horizontal × vertikal). Fujifilm gibt 2/3" als Standard-Sensorformat an; maximal lässt sich das Objektiv bis 1/1.2" nutzen. Die TV-Verzeichnung liegt laut Datenblatt bei 0,10 %. Der Blendenbereich reicht von F1.9 bis F16; Fokus und Blende werden von Hand eingestellt. Der Mindestobjektabstand (MOD) beträgt 200 mm, gemessen ab Vorderkante des Objektivs.
Je drei Feststellbohrungen für Blende und Fokus, damit die Einstellung nach der Inbetriebnahme fixiert werden kann. Kompakte Bauform: Die meisten Modelle messen nur 29,5 mm im Durchmesser.
Das Objektiv misst Ø 29,5 × 41,5 mm und wiegt rund 60 g. Das Filtergewinde hat M25,5 × 0,5. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Die Brennweite eignet sich für Detailaufnahmen aus etwas größerer Distanz: Oberflächenprüfung, Bestückungskontrolle oder Messaufgaben, bei denen die Kamera nicht dicht ans Teil darf.
Unten stehen Datenblatt, Maßzeichnung und CAD-Datei zum Download. Für die Auslegung - Sichtfeld, Arbeitsabstand, passende Kamera - stehen wir Ihnen mit unserer Erfahrung zur Seite.
