Fujinon
HF50XA-5M C-Mount
Hersteller-Artikelnummer: HF50XA-5M
Serie: HF-XA-5M
- Brennweite
- 50 mm
- Max. Sensorformat
- 1.1" (3,45 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 200 mm
- Blende
- F2.4 - F16
- Filtergewinde
- M30,5 × 0,5
- Auflösung
- 5 MP
- Fokusbereich (ab Objektivvorderseite)
- 200 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | HF50XA-5M |
|---|---|
| Brennweite [mm] | 50 |
| Brennweite (Designwert) [mm] | 48.49 |
| Blende (F-Nummer) | F2.4 – F16 |
| Arbeitsabstand (von der Objektivvorderseite) [mm] | ∞ – 200 |
| Fokuseinstellung | Manual |
| Blendensteuerung | Manual |
| Filtergewinde [mm] | M30.5 × 0.5 |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 95 |
| Sensorgröße (standard) | 2/3" (3.45 µm) |
| Sensorgröße (maximal) | 1.1" (4.5 µm) |
| Hintere Brennweite (in Luft) [mm] | 24.48 |
| Auflagemaß [mm] | 17.526 |
| Eintrittspupillenposition (vom Anschluss) [mm] | -19.79 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -64.87 |
| Vordere Hauptpunktposition (vom Anschluss) [mm] | -7.88 |
| Hintere Hauptpunktposition (vom Anschluss) [mm] | -30.97 |
| Abstand zwischen den Hauptpunkten [mm] | -23.08 |
| TV-Verzerrung [%] | 0.01 |
| Abmessungen [mm] | φ33 × 66.5 |
| Hauptstrahlwinkel [°] | 4.79 |
| Relative Beleuchtung [%] (Blende F4.0, Bildhöhe diagonal) | 97 |
| Relative Beleuchtung [%] (offene Blende, Bildhöhe diagonal) | 65 |
| Betriebstemperaturbereich [°C] | -10 °C bis +50 °C |
| Bildwinkel (H × V) | 10.4° × 7.8° (2/3") |
| Brennweite | 50 mm |
| Max. Sensorformat | 1.1" |
| Auflösung | 5 MP |
| Pixelgröße | 3,45 µm |
| Mindestobjektdistanz (MOD) | 200 mm |
| Blende | F2.4 - F16 |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | 0,01 % |
| Bildkreis | Nicht angegeben |
| Filtergewinde | M30,5 × 0,5 |
| Vibrationsfest | Nicht angegeben |
| Baulänge | 66,5 mm |
| Durchmesser | Ø 33 mm |
| Objektivart | Endozentrisch |
Spezifikationen der HF-XA-5M Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| HF6XA-5M | 6 mm | - | - | - | - | ● | ● | ● | ● |
| HF8XA-5M | 8 mm | - | - | - | - | ● | ● | ● | ● |
| HF12XA-5M | 12 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF16XA-5M | 16 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF25XA-5M | 25 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF35XA-5M | 35 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF50XA-5M | 50 mm | - | ○ | ○ | ○ | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
○ Kompatible Sensorgröße (max.): Die maximale Sensorgröße variiert je nach Modell. Wählen Sie ein Objektiv je nach Sensorgröße und Auflösung aus.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

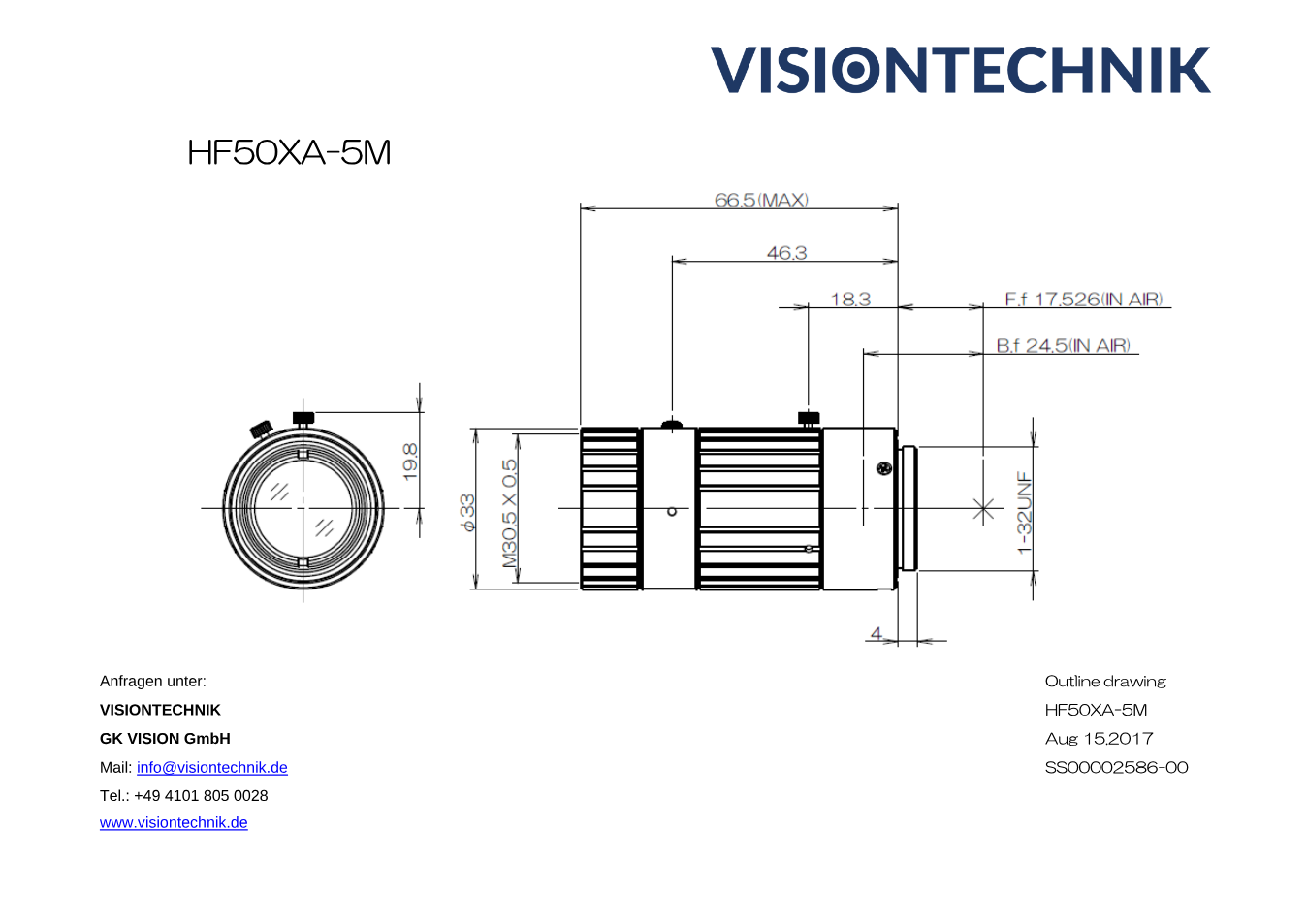

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon HF50XA-5M (PDF)
Datenblatt · DE · 285 KB
- Herunterladen
Maßzeichnung Fujinon HF50XA-5M (PDF)
Technische Zeichnung · EN · 73 KB
- Herunterladen
CAD-Zeichnung Fujinon HF50XA-5M (DXF)
Technische Zeichnung · EN · 247 KB
Beschreibung
Mit 50 mm Brennweite gehört das Fujinon HF50XA-5M zur HF-XA-5M-Serie und ist für 2/3"-Sensoren bis 5 Megapixel gerechnet. Die HF-XA-5M-Serie ist Fujinons „4D High Resolution“-Baureihe für 5-Megapixel-Sensoren mit 3,45 µm Pixelabstand (Sensoren wie der IMX250) und deckt Sensorformate von 2/3" bis maximal 1,1" ab.
Auf einem 2/3"-Sensor beträgt der Bildwinkel 10,4° × 7,8° (horizontal × vertikal). Fujifilm gibt 2/3" als Standard-Sensorformat an; maximal lässt sich das Objektiv bis 1.1" nutzen. Die TV-Verzeichnung liegt laut Datenblatt bei 0,01 %. Der Blendenbereich reicht von F2.4 bis F16; Fokus und Blende werden von Hand eingestellt. Der Mindestobjektabstand (MOD) beträgt 200 mm, gemessen ab Vorderkante des Objektivs.
Je drei Feststellbohrungen für Blende und Fokus, damit die Einstellung nach der Inbetriebnahme fixiert werden kann. Kompakte Bauform: Die meisten Modelle messen nur 29,5 mm im Durchmesser. Das Modell hat zusätzlich die stoß- und vibrationsfeste Mechanik („anti-shock & vibration design“), die Fujifilm innerhalb der Serie für HF6XA-5M und HF50XA-5M angibt.
Das Objektiv misst Ø 33 × 66,5 mm und wiegt rund 95 g. Das Filtergewinde hat M30,5 × 0,5. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Mit der langen Brennweite bleibt die Kamera weit weg vom Teil - praktisch bei Hitze, Spritzern oder Schutzhauben - und die Abbildung bleibt nahezu perspektivfrei.
Unten stehen Datenblatt, Maßzeichnung und CAD-Datei zum Download. Für die Auslegung - Sichtfeld, Arbeitsabstand, passende Kamera - stehen wir Ihnen mit unserer Erfahrung zur Seite.
