Fujinon
HF12XA-1F C-Mount
Hersteller-Artikelnummer: HF12XA-1F
Serie: HF-XA-1F
- Brennweite
- 12 mm
- Max. Sensorformat
- 1/1.2" (3,45 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 100 mm
- Blende
- F1.6 / F4 / F8 (Wechselblenden)
- Filtergewinde
- M25,5 × 0,5
- Auflösung
- 5 MP
- Fokusbereich (ab Objektivvorderseite)
- 100 mm bis ∞
- Fokuseinstellung
- Fest
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | HF12XA-1F |
|---|---|
| Brennweite [mm] | 12 |
| Brennweite (Designwert) [mm] | 12.40 |
| Arbeitsabstand (von der Objektivvorderseite) [mm] | ∞ – 100 |
| Fokuseinstellung | Fixed |
| Blendensteuerung | Fixed |
| Filtergewinde [mm] | M25.5 × 0.5 |
| Anschluss | C-mount |
| Gewicht (ca.) [g] | 99 |
| Sensorgröße (standard) | 2/3" (3.45 µm) |
| Sensorgröße (maximal) | 1/1.2" (4.5 µm) |
| Hintere Brennweite (in Luft) [mm] | 11.89 |
| Auflagemaß [mm] | 17.526 |
| Eintrittspupillenposition (vom Anschluss) [mm] | -35.64 |
| Austrittspupillenposition (vom Bildsensor) [mm] | -134.01 |
| Vordere Hauptpunktposition (vom Anschluss) [mm] | -24.44 |
| Hintere Hauptpunktposition (vom Anschluss) [mm] | 5.13 |
| Abstand zwischen den Hauptpunkten [mm] | 29.57 |
| TV-Verzerrung [%] | -1.26 |
| Abmessungen [mm] | φ34 × 58.7 |
| Hauptstrahlwinkel [°] | 1.85 |
| Betriebstemperaturbereich [°C] | -10 °C bis +50 °C |
| Lagertemperaturbereich [°C] | -30 °C bis +60 °C |
| Blende (F-Nummer) | F1.6 (Standardplatte) | F4 (Platte C) | F8 (Platte E) |
| Relative Beleuchtung [%] (Bildhöhe diagonal) | 42 (Standardplatte) | 90 (Platte C) | 90 (Platte E) |
| Bildwinkel (H × V) | 40.1° × 30.3° (2/3") |
| Brennweite | 12 mm |
| Max. Sensorformat | 1/1.2" |
| Auflösung | 5 MP |
| Pixelgröße | 3,45 µm |
| Mindestobjektdistanz (MOD) | 100 mm |
| Blende | F1.6 / F4 / F8 (Wechselblenden) |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | -1,26 % |
| Bildkreis | Nicht angegeben |
| Filtergewinde | M25,5 × 0,5 |
| Vibrationsfest | Nicht angegeben |
| Baulänge | 58,7 mm |
| Durchmesser | Ø 34 mm |
| Objektivart | Endozentrisch |
Spezifikationen der HF-XA-1F Serie
| Modell | Brennweite (mm) | Kompatible Sensorgröße | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | ||
| HF8XA-1F | 8 mm | - | - | - | - | ● | ● | ● | ● |
| HF12XA-1F | 12 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF16XA-1F | 16 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF25XA-1F | 25 mm | - | - | - | ○ | ● | ● | ● | ● |
| HF35XA-1F | 35 mm | - | - | - | ○ | ● | ● | ● | ● |
● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
○ Kompatible Sensorgröße (max.): Die maximale Sensorgröße variiert je nach Modell. Wählen Sie ein Objektiv je nach Sensorgröße und Auflösung aus.
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

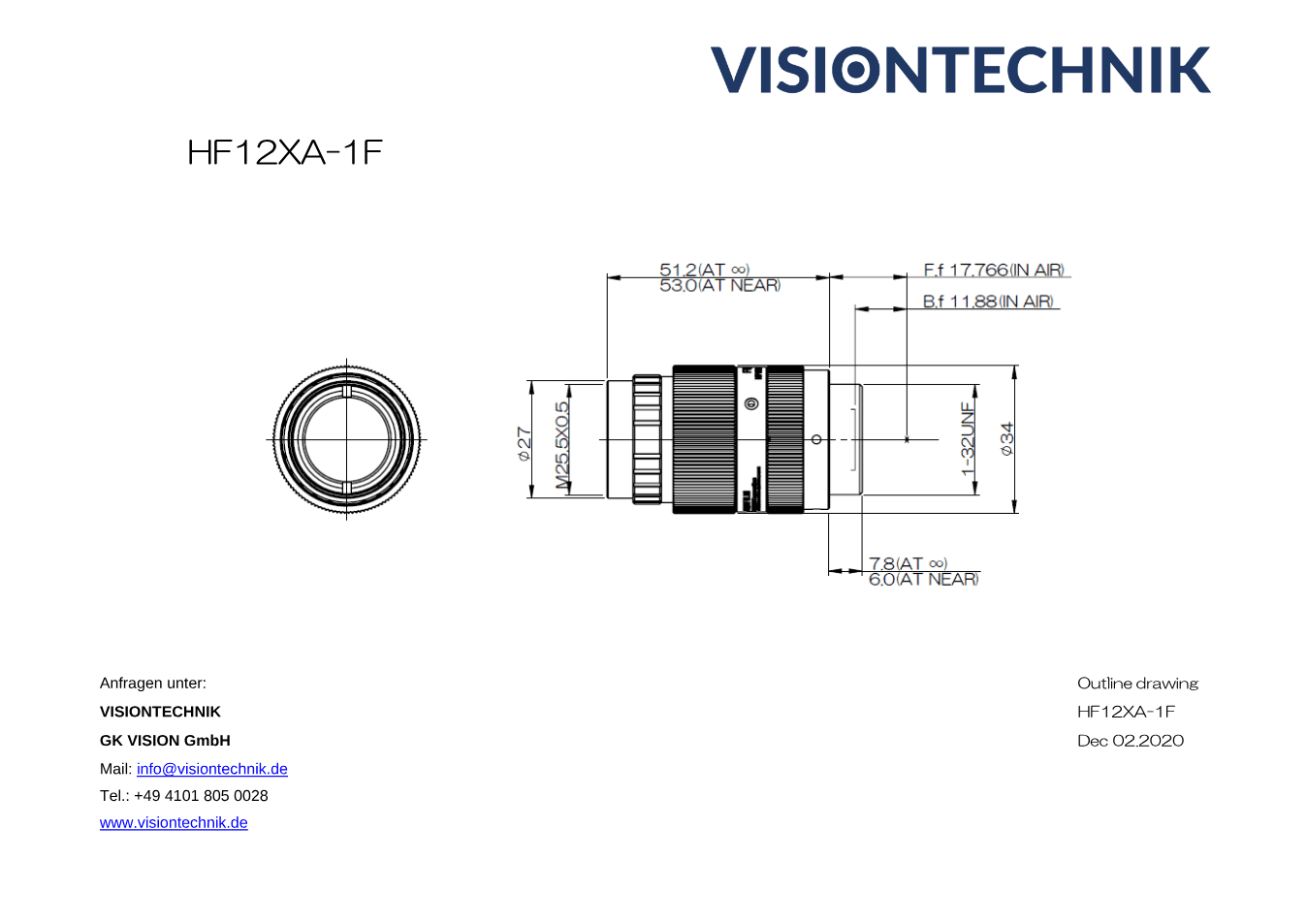

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Fujinon HF12XA-1F (PDF)
Datenblatt · DE · 305 KB
- Herunterladen
Maßzeichnung Fujinon HF12XA-1F (PDF)
Technische Zeichnung · EN · 71 KB
- Herunterladen
CAD-Zeichnung Fujinon HF12XA-1F (DXF)
Technische Zeichnung · EN · 862 KB
Beschreibung
Mit 12 mm Brennweite gehört das Fujinon HF12XA-1F zur HF-XA-1F-Serie und ist für 2/3"-Sensoren bis 5 Megapixel gerechnet. Die HF-XA-1F-Serie übernimmt die Optik der HF-XA-5M (5 Megapixel, 3,45 µm, 2/3"-Sensoren wie der IMX250) und verzichtet auf bewegliche Teile: Fokus und Blende sind fest eingestellt.
Auf einem 2/3"-Sensor beträgt der Bildwinkel 40,1° × 30,3° (horizontal × vertikal). Fujifilm gibt 2/3" als Standard-Sensorformat an; maximal lässt sich das Objektiv bis 1/1.2" nutzen. Die TV-Verzeichnung liegt laut Datenblatt bei -1,26 %. Die Blende wird nicht am Ring eingestellt, sondern über Wechselblendenplatten festgelegt (F1.6 / F4 / F8); Fokus und Blende sitzen damit unverrückbar. Der Mindestobjektabstand (MOD) beträgt 100 mm, gemessen ab Vorderkante des Objektivs.
Extrem robust gegen Stöße und Vibrationen - geprüft nach IEC 60068-2-6 (10-60 Hz bei 0,75 mm Amplitude, 60-500 Hz bei 100 m/s²). „4D High Resolution“: hohe Auflösung über Arbeitsabstand und Blendenwert hinweg.
Das Objektiv misst Ø 34 × 58,7 mm und wiegt rund 99 g. Das Filtergewinde hat M25,5 × 0,5. Der Anschluss ist ein C-Mount mit 17,526 mm Auflagemaß.
Ein Allrounder für die Inspektion: Vollständigkeitsprüfung, Lageerkennung und Codelesen auf mittleren Arbeitsabständen gehören zu den typischen Aufgaben.
Unten stehen Datenblatt, Maßzeichnung und CAD-Datei zum Download. Für die Auslegung - Sichtfeld, Arbeitsabstand, passende Kamera - stehen wir Ihnen mit unserer Erfahrung zur Seite.
