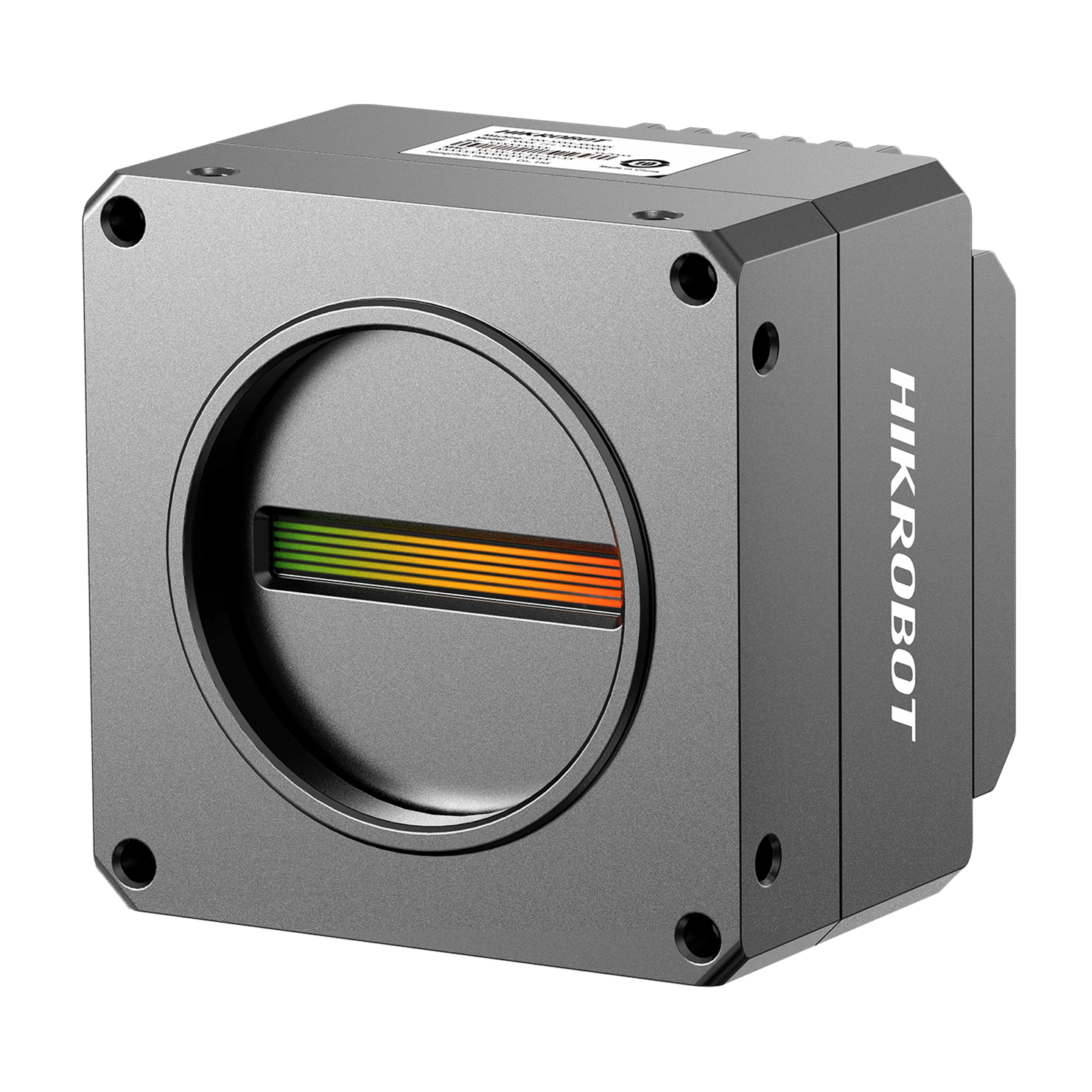

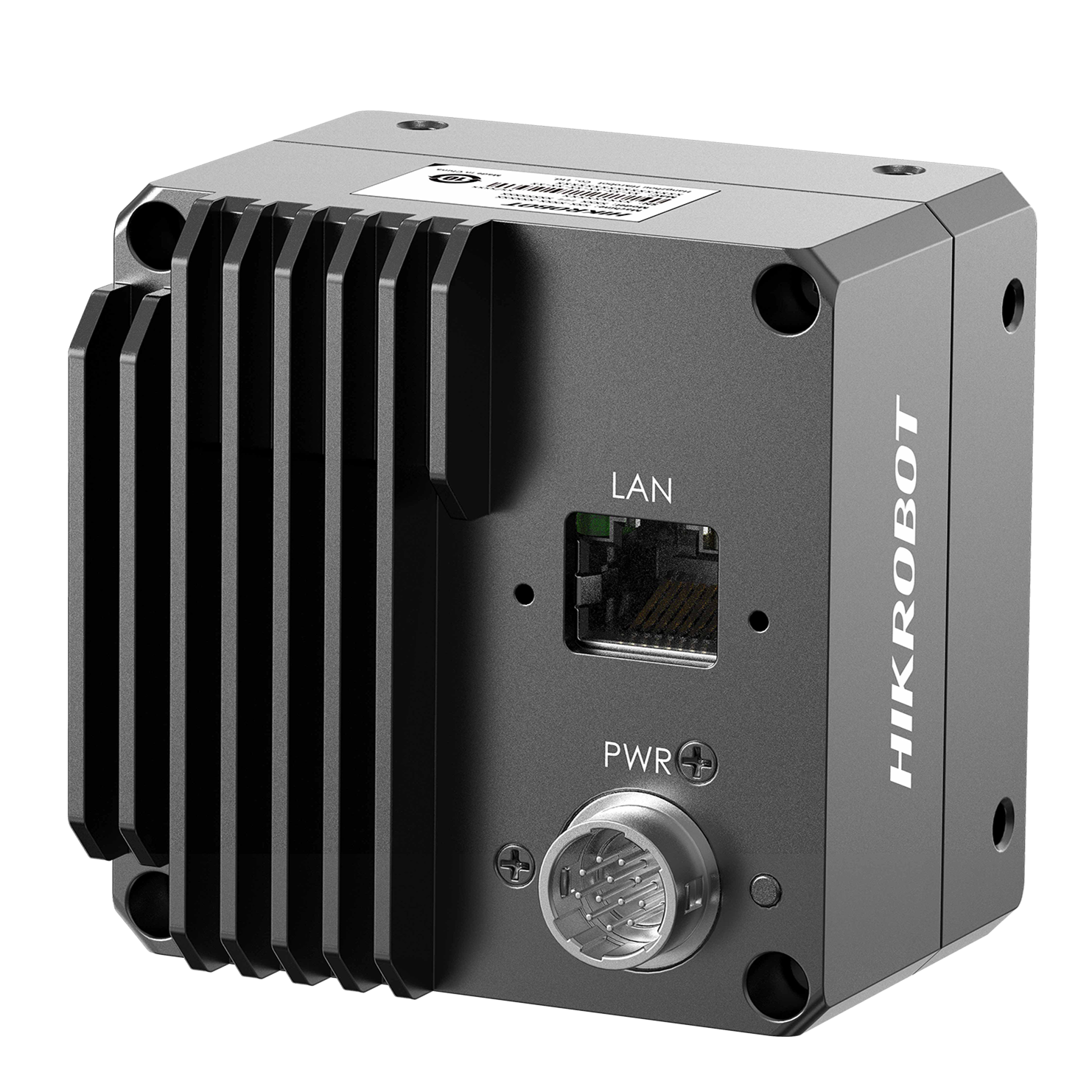

Hikrobot Zeilenkamera MV-CL044-91NC

Name: Hikrobot Zeilenkamera MV-CL044-91NC
SKU: 12240
Availability: InStock

Die Hikrobot Zeilenkamera MV-CL044-91NC ist eine leistungsstarke 4K-Zeilenkamera mit 7 µm CMOS-Sensor und 2.5 GigE-Schnittstelle, die für präzise und farbtreue Bildverarbeitung in industriellen Anwendungen entwickelt wurde.

Mit einer maximalen Zeilenrate von 75,3 kHz bei voller Auflösung und bis zu 100 kHz nach ROI-Anpassung ermöglicht sie eine extrem schnelle und effiziente Datenerfassung. Die Kamera unterstützt RGB-, BGR- und Bayer-Formate und liefert dank eines Dynamikbereichs von 61,3 dB und einem SNR von 40,3 dB klare, detailreiche Bilder.

4K, 7μm, Hikrobot Zeilenkamera MV-CL044-91NC, GigE, Color

Die MV-CL044-91NC bietet flexible Trigger-Modi (intern, extern, Linien- und Frame-Trigger) sowie ein bidirektionales I/O-Hardwaredesign, das vielseitige Ein- und Ausgabekonfigurationen erlaubt. Dank des kompakten Designs (62 × 62 × 46,1 mm) und der kompatiblen Objektivhalterung (M42 × 1.0, F-Mount, C-Mount) lässt sich die Kamera einfach in verschiedene Systeme integrieren.

Mit einer Leistungsaufnahme von nur 7,2 W und PoE-Unterstützung ist sie zudem energieeffizient. Die MV-CL044-91NC erfüllt die GigE Vision V2.0- und GenICam-Standards und ist somit ideal für hochpräzise industrielle Inspektions-, Sortier- und Scanprozesse geeignet.

Verwendet eine 2.5 GigE-Schnittstelle zur Datenübertragung und unterstützt eine maximale Zeilenrate von 75,3 kHz sowie einen Spitzenwert von 100 kHz.
Unterstützt RGB-True-Color-Bildausgabe.
Bietet ISP-Bildverarbeitungsfunktionen und ermöglicht die manuelle Anpassung von Gamma-Korrektur, Flachfeldkorrektur (FFC), LUT und Schwarzpegel.
Verfügt über ein bidirektionales I/O-Hardwaredesign für flexible Ein- und Ausgabekonfiguration.
Das kompakte Design ermöglicht eine flexible Installation.
Kompatibel mit dem GigE Vision V2.0– und GenICam-Standard.

Hikrobot CL-Serie Zeilenkamera

Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.

Vielfältige Bildverarbeitung, flexible Aufnahme

Die CL-Kamera unterstützt verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw., um den Benutzern zu helfen, Bilddaten in höherer Qualität zu erhalten.

Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.

Hikrobot Zeilenkamera MV-CL044-91NC - Bildverarbeitung

Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung

Der neue GigE CL-Zeilenkamera ist mit einem Hochbandbreitenmodus ausgestattet. Dieser durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. So erhalten die Benutzer eine kostengünstigere und leistungsfähigere Lösung.

Hikrobot Zeilenkamera MV-CL044-91NC - Hochbandbreitenmodus

_{*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.}

Technische Daten

Kategorie	Parameter	Beschreibung
Modell	Produktmodell	MV-CL044-91NC
Modell	Typ	4K 7 µm, 2.5 G, Farbe
Leistung	Sensortyp	CMOS
	Pixelgröße	7 µm × 7 µm
	Auflösung	4096 × 3
	Bildmodus	Unterstützt 1-Line
	Max. Zeilenrate	Volle Auflösung: 75,3 kHz @ Mono 8/Bayer RG 8, 25,1 kHz @ RGB 8/BGR 8, 37,7 kHz @ Bayer RG 10. Nach ROI: max. 100 kHz (3080 P und darunter)
	Dynamikbereich	61,3 dB
	SNR	40,3 dB
	Verstärkung	1.0 ×, 2.0 ×, 3.0 ×, 4.0 ×
	Belichtungszeit	1 µs bis 10 ms
	Belichtungsmodus	Off/Once/Continuous – unterstützt Trigger-Breiten-Belichtung
	Mono/Farbe	Farbe
	Pixelformat	RGB 8, BGR 8, Bayer RG 8/10, Mono 8
	Binning	Unterstützt 1×1, 1×2, 1×4, 2×1, 2×2, 2×4, 4×1, 4×2, 4×4
	Bildumkehrung	Nicht unterstützt
	Trigger-Modus	Externer oder interner Trigger
Externer Trigger-Modus	Linien-, Frame- und Linien+Frame-Trigger
Elektrische Eigenschaften	Dateninterface	2.5 Gigabit Ethernet (2500 Mbit/s), kompatibel mit Gigabit Ethernet (1000 Mbit/s) und Fast Ethernet (100 Mbit/s)
	Digital I/O	12-Pin P10-Anschluss mit bidirektionalem I/O × 4 (Line 0/1/3/4), unterstützt Single-Ended/Differential-Signale
	Stromversorgung	12 VDC – 24 VDC, unterstützt PoE
	Leistungsaufnahme	Typ. 7,2 W @ 12 VDC
	Mechanisch	Objektivanschluss	M42 × 1.0, Flanschabstand 12 mm, kompatibel mit F-Mount, C-Mount und anderen Objektiven über Adapterring

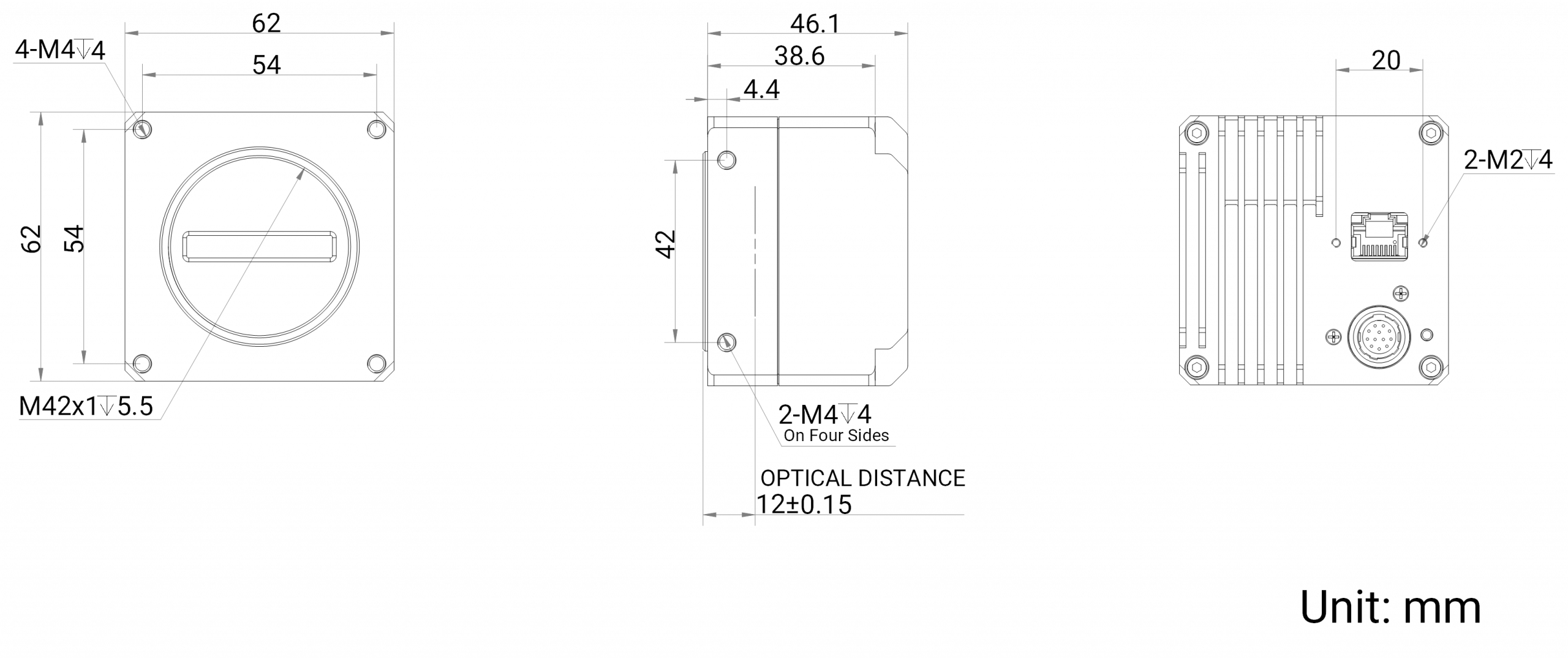

Abmessungen		62 mm × 62 mm × 46,1 mm (2.4″ × 2.4″ × 1.8″)
Gewicht		Ca. 260 g (0.6 lb)
Schutzklasse		IP40 (bei korrekter Installation und Verkabelung)
Betriebstemperatur		–20 °C bis 55 °C (–4 °F bis 131 °F), Lagertemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit		20 % bis 80 % RH (ohne Kondensation)
Allgemein	Client-Software	MVS oder Drittanbieter-Software, die dem GigE Vision-Protokoll entspricht
	Betriebssystem	32/64-Bit Windows 7/10, 64-Bit Windows 11 und 32/64-Bit Linux
	Kompatibilität	GigE Vision V2.0, GenICam
	Zertifizierung	CE, RoHS, KC
