Name: HikRobot Vision Sensor MV-SC2023XC-05M-WBN
SKU: MV-SC2023XC-05M-WBN
Availability: InStock

Der MV-SC2023XC-05M-WBN ist ein leistungsstarker 2,4 MP Farb-Vision-Sensor der HikRobot SC2023X-Serie mit 5 mm Brennweite und mechanischem Autofokus. Er erreicht 75 fps Bildrate, bietet IP65-Schutz und unterstützt PROFINET, Modbus, EtherNet/IP sowie weitere Protokolle für nahtlose SPS-Integration.

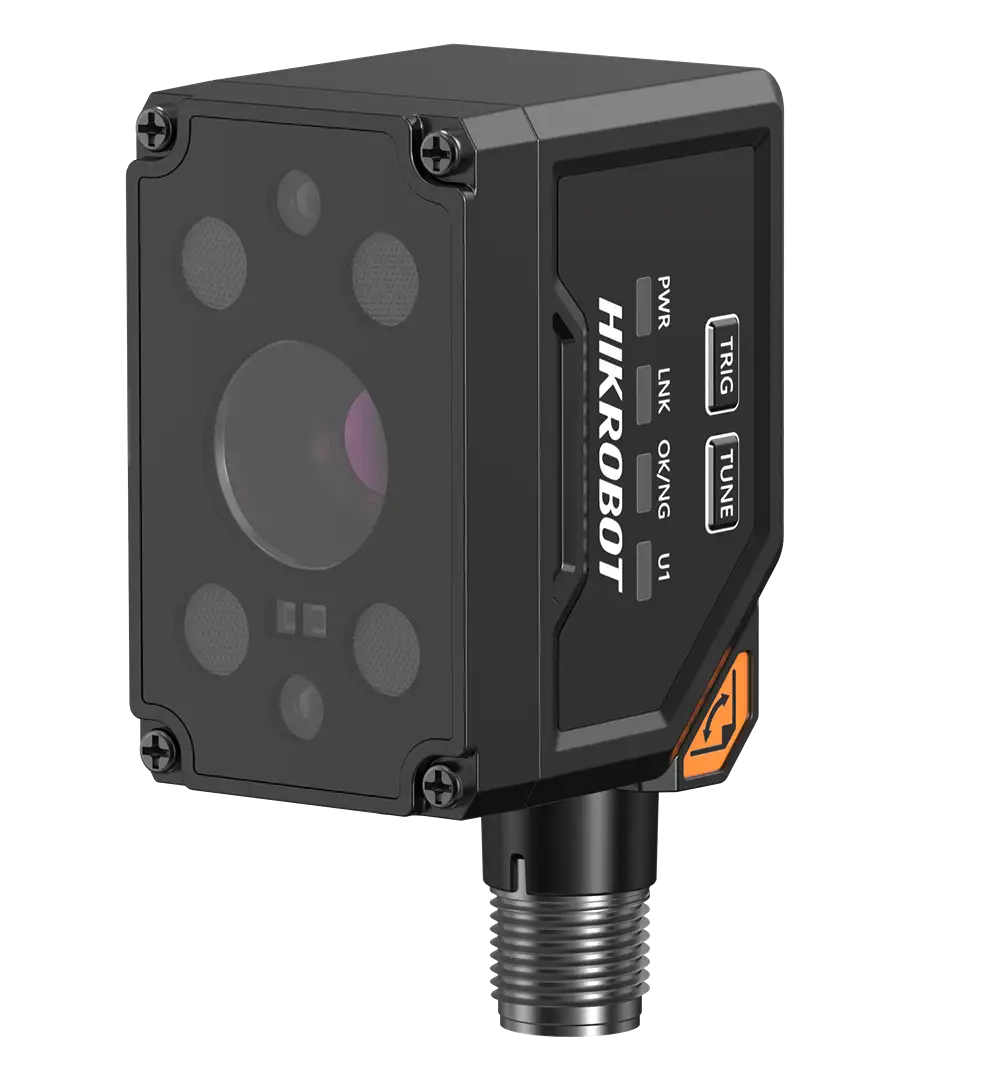

Der HikRobot MV-SC2023XC-05M-WBN ist ein leistungsstarker Vision Sensor der SC2023X-Serie mit 2,4 MP Auflösung (1920 × 1280 Pixel) und Farb 75 fps. Er kombiniert Bilderfassung, Verarbeitung und Kommunikation in einem kompakten Gehäuse und bietet dank mechanischen Autofokus maximale Flexibilität beim Einrichten.

Die integrierte SCMVS-Software stellt zahlreiche Vision-Tools bereit – von Maß- und Existenzprüfung über Zählaufgaben bis hin zu Erkennung und OCR. Bis zu 16 Lösungen und 40 Module können gespeichert werden, was einen schnellen Wechsel zwischen verschiedenen Prüfprogrammen ermöglicht.

Mit IP65-Schutzklasse, einem Betriebstemperaturbereich von 0 °C bis 50 °C und Unterstützung für PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS und Keyence KV ist der MV-SC2023XC-05M-WBN optimal für anspruchsvolle industrielle Umgebungen geeignet.

Technische Daten

Modell	Produktmodell	MV-SC2023XC-05M-WBN
Modell	Typ	SC2023X Vision Sensor, 2,4 MP, Farbe, 5 mm Brennweite
Tool	Vision-Tool	Messung: P2P-, P2L-Messung, Kontrastmessung, Grauwerterkennung, Kantenbreitenmessung, Breitenmessung, Helligkeitsmittelwert, L2L-Winkel, Farbmessung, Farbgröße, Durchmessermessung, Linienwinkel Existenz: Anomalieerkennung, Punkt, Kante, Kontur, Muster, Kreis, Linie Zählung: Punkt, Kante, Kontur, Farbe, Muster Erkennung: Kategorie, Farbkontrast, Klassifizierung, Farberkennung, OCR Logik: Rechner, Logikurteil, Bedingung, Kombination, Formatausgabe, If-Modul, Zeichenvergleich Position: Fixture
	Lösungskapazität	Unterstützt Import/Export von Lösungen; bis zu 16 Lösungen und 40 Module speicherbar.
	Kommunikationsprotokoll	RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV
Kamera	Sensortyp	CMOS, Global Shutter
	Pixelgröße	2,2 μm × 2,2 μm
	Sensorgröße	1/3,52″
	Auflösung	1920 × 1280
	Max. Bildrate	75 fps
	Verstärkung (Gain)	0 dB bis 48 dB
	Belichtungszeit	36 μs bis 100 ms
	Pixelformat	Mono 8, RGB 8
	Mono/Farbe	Farbe
Elektrische Eigenschaften	Datenschnittstelle	Fast Ethernet (100 Mbit/s)
	Digitale I/O	17-poliger M12-Steckverbinder für Stromversorgung und I/O: isolierter Eingang (Line 0/1) × 2, isolierter Ausgang (Line 2/3) × 2, RS-232 × 1. Geräteauslösung per Seitenknopf möglich.
	Stromversorgung	24 VDC
	Leistungsaufnahme	Durchschn.: 5 W @ 24 VDC (Beleuchtung aktiv) Max.: 12 W @ 24 VDC (Beleuchtung aktiv)
Mechanik	Objektivfassung	M12-Fassung, mechanischer Autofokus unterstützt
	Brennweite	5 mm
	Objektivkappe	Transparente Objektivkappe (Standard); halb- und vollpolarisierte Kappen optional
	Lichtquelle	Weißlicht (Standard); Rot, Blau, IR, UV und Zweifarb-Beleuchtung (Rot/Blau) optional
	Statusanzeige	Betriebsanzeige (PWR), Netzwerkanzeige (LNK), Ergebnisanzeige (OK/NG), benutzerdefinierte Anzeige (U1)
	Abmessungen	Geradeausversion: 72.7 mm × 31.5 mm × 41 mm (2,9″ × 1,2″ × 1,6″) Winkelversion: 51.5 mm × 31.5 mm × 61 mm (2,0″ × 1,2″ × 2,4″)
	Gewicht	118 g (0,3 lb.)
	Schutzart	IP65
Umgebungsbedingungen	Temperatur	Betriebstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F) Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
	Luftfeuchtigkeit	20 % bis 95 % rF (nicht kondensierend)
	Schutzklasse	IP65 (mit ordnungsgemäß montierter Objektivkappe)
Allgemein	Client-Software	SCMVS
Allgemein	Zertifizierung	CE, KC
