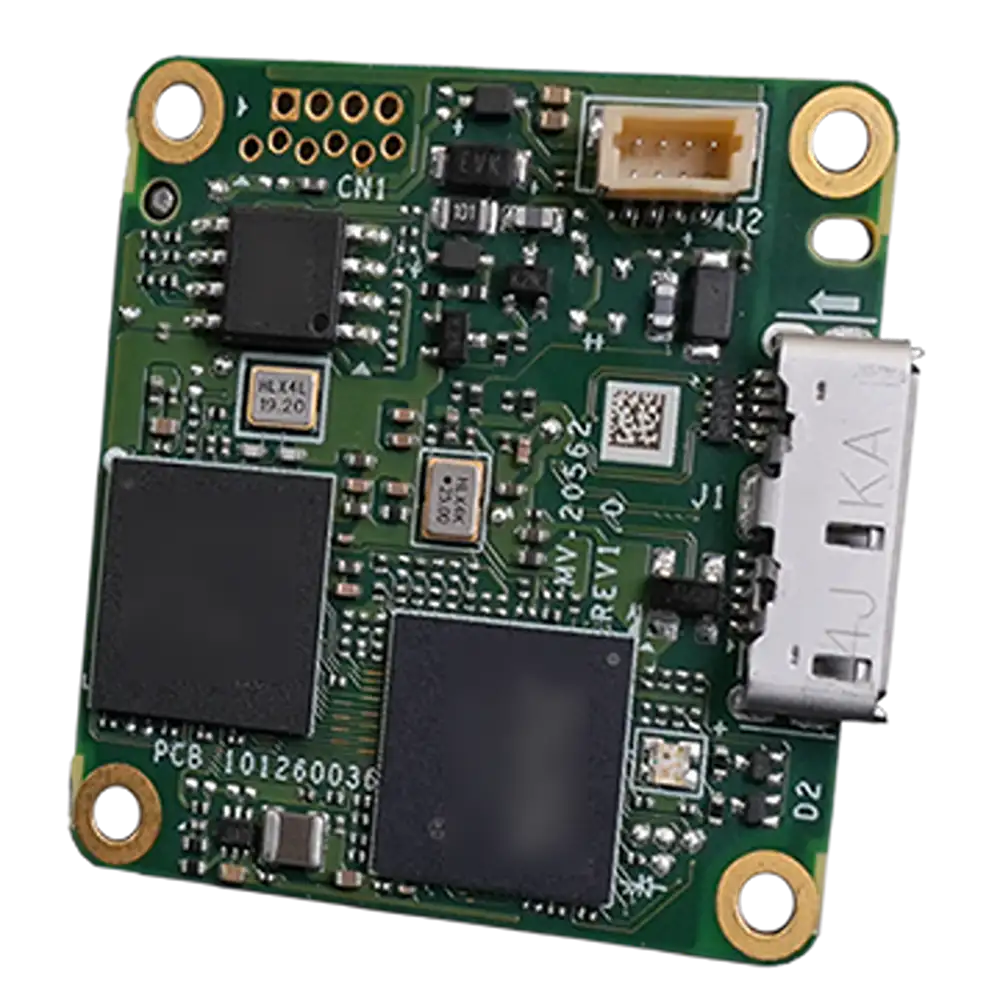

HikRobot Platinenkamera MV-CB120-10UC-B V4 – Bild 2

HikRobot Platinenkamera MV-CB120-10UC-B V4

  • 12 MP CMOS-Sensor, Globaler Verschluss (Sony® IMX226)
  • Auflösung: 4032 × 3036
  • Max. Bildrate: 30 fps @ 4032 × 3036 Bayer RG 8
  • Pixelgröße: 1,85 μm × 1,85 μm
  • Schnittstelle: USB 3.0
  • Objektivanschluss: —
  • Farbmodus: Farb
  • Abmessungen: 32,5 mm × 32,5 mm × 1,6 mm (1,3″ × 1,3″ × 0,1″)
  • Gewicht: ca. 10 g (0,02 lb.)

Die HikRobot Platinenkamera MV-CB120-10UC-B V4 ist eine kompakte 12 MP Farbkamera auf Basis des Sony® IMX226-Sensors mit USB-3.0-Schnittstelle. Sie liefert Farbbilder in einer Auflösung von 4032 × 3036 bei bis zu 30 fps @ 4032 × 3036 Bayer RG 8 mit kompakten Abmessungen von 32,5 mm × 32,5 mm × 1,6 mm (1,3″ × 1,3″ × 0,1″).

Hauptmerkmale

  • Kompaktes Platinen-Design für platzsparende Industrieanwendungen
  • 12 MP CMOS-Sensor mit globalem Verschluss für verzerrungsfreie Aufnahmen
  • Auflösung 4032 × 3036 mit 30 fps @ 4032 × 3036 Bayer RG 8
  • USB-3.0-Schnittstelle – kompatibel mit USB3 Vision-Protokoll und GenICam-Standard
  • Ausführung ohne objektivfassung (bare board) für flexible Optik-Integration
  • Unterstützt Gain, Belichtungszeit, Weißabgleich und Gamma-Korrektur

Die CB-Serie wurde speziell für Anwendungen mit hohen Anforderungen an Platzbedarf entwickelt und eignet sich für industrielle Bildverarbeitung, medizinische Systeme, Embedded-Systeme und 3D-Anwendungen.

Technische Daten

Modellinformationen
Produktmodell MV-CB120-10UC-B V4
Typ 12 MP Platinenkamera, USB 3.0, Sony® IMX226, Farbe, Platine
Leistung
Sensortyp CMOS, rolling shutter
Sensormodell Sony® IMX226
Pixelgröße 1,85 μm × 1,85 μm
Sensorgröße 1/1.7″
Auflösung 4032 × 3036
Maximale Bildrate 30 fps @ 4032 × 3036 Bayer RG 8
Dynamikbereich 64,6 dB
SNR (Signal-Rausch-Verhältnis) 39,9 dB
Verstärkung (Gain) 0 dB bis 20 dB
Belichtungszeit 33 μs bis 2 sec
Belichtungsmodus Aus / Einmal / Kontinuierlich
Farbmodus Farbe
Pixelformat Mono8/10/12
Bayer RG 8/10/10Packed/12/12Packed
YUV422Packed, YUV422_YUYV_Packed
RGB8, BGR8
Binning Unterstützt 1 × 1, 2 × 2, 4 × 4
Dekimation Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildausgabe-Umkehr
Elektrische Eigenschaften
Daten-Schnittstelle USB 3.0
Digital I/O Bidirektionaler nicht isolierter I/O × 2 (Line 2, Line 5)
Stromversorgung USB 3.0 Stromversorgung
Leistungsaufnahme Typ. 2 W @ 5 VDC (USB power supply)
Mechanische Eigenschaften
Objektivanschluss — (keine Objektivfassung)
Abmessungen 32,5 mm × 32,5 mm × 1,6 mm (1,3″ × 1,3″ × 0,1″)
Gewicht ca. 10 g (0,02 lb.)
Betriebstemperatur 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit 20 % bis 80 % RH (ohne Kondensation)
Allgemeine Informationen
Client-Software MVS oder Drittanbieter-Software nach USB3 Vision-Protokoll
Betriebssysteme 32/64-Bit Windows XP/7/10, 32/64-Bit Linux und 64-Bit MacOS
Kompatibilität USB3 Vision, GenICam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Platinenkamera MV-CB120-10UC-B V4 – Maßzeichnung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

GenICam, USB 3.0
Farbe/Mono

Farbe
Auflösung

12 MP
Auflösung (H x B)

4032 × 3036
Sensortyp

CMOS, Globaler Verschluss
