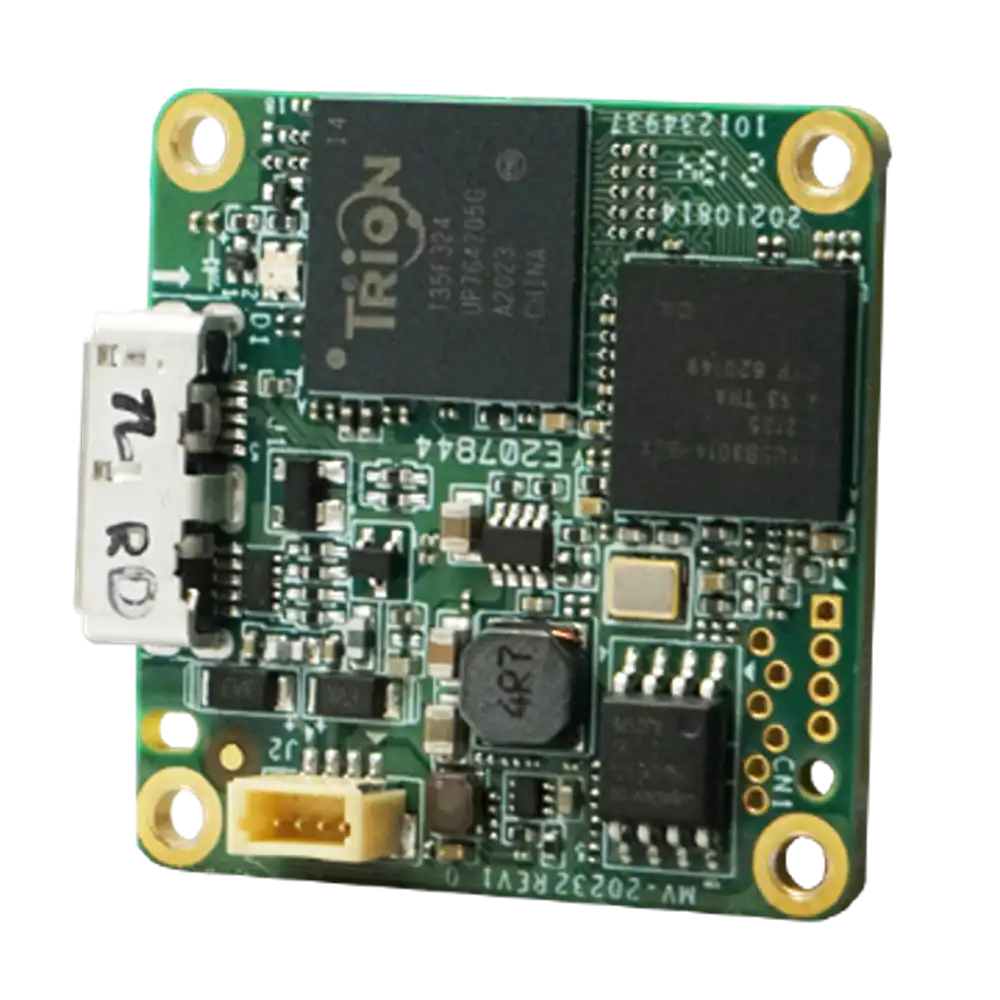

HikRobot Platinenkamera MV-CB013-A0UM-B – Bild 2

HikRobot Platinenkamera MV-CB013-A0UM-B

  • 1,3 MP CMOS-Sensor, Globaler Verschluss
  • Auflösung: 1280 × 1024
  • Max. Bildrate: 201 fps @1280 × 1024
  • Pixelgröße: 4,8 μm × 4,8 μm
  • Schnittstelle: USB 3.0
  • Objektivanschluss: —
  • Farbmodus: Monochrom
  • Abmessungen: 32,5 mm × 32,5 mm × 1,6 mm (1,3″ × 1,3″ × 0,1″)
  • Gewicht: ca. 10 g (0,02 lb.)

Die HikRobot Platinenkamera MV-CB013-A0UM-B ist eine kompakte 1,3 MP Monochromkamera mit USB-3.0-Schnittstelle. Sie liefert Monochrombilder in einer Auflösung von 1280 × 1024 bei bis zu 201 fps @1280 × 1024 mit kompakten Abmessungen von 32,5 mm × 32,5 mm × 1,6 mm (1,3″ × 1,3″ × 0,1″).

Hauptmerkmale

  • Kompaktes Platinen-Design für platzsparende Industrieanwendungen
  • 1,3 MP CMOS-Sensor mit globalem Verschluss für verzerrungsfreie Aufnahmen
  • Auflösung 1280 × 1024 mit 201 fps @1280 × 1024
  • USB-3.0-Schnittstelle – kompatibel mit USB3 Vision-Protokoll und GenICam-Standard
  • Ausführung ohne objektivfassung (bare board) für flexible Optik-Integration
  • Unterstützt Gain, Belichtungszeit, Weißabgleich und Gamma-Korrektur

Die CB-Serie wurde speziell für Anwendungen mit hohen Anforderungen an Platzbedarf entwickelt und eignet sich für industrielle Bildverarbeitung, medizinische Systeme, Embedded-Systeme und 3D-Anwendungen.

Technische Daten

Modellinformationen
Produktmodell MV-CB013-A0UM-B
Typ 1,3 MP Platinenkamera, USB 3.0, Mono, Platine
Leistung
Sensortyp CMOS, Globaler Verschluss
Pixelgröße 4,8 μm × 4,8 μm
Sensorgröße 1/2″
Auflösung 1280 × 1024
Maximale Bildrate 201 fps @1280 × 1024
Dynamikbereich 53 dB
SNR (Signal-Rausch-Verhältnis) 40 dB
Verstärkung (Gain) 0 dB bis 16 dB
Belichtungszeit 9 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Kontinuierlich
Farbmodus Mono
Pixelformat Mono 8/10/10p/12/12p
Binning Unterstützt 1 × 1, 2 × 2, 4 × 4
Dekimation Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildausgabe-Umkehr
Elektrische Eigenschaften
Daten-Schnittstelle USB 3.0
Digital I/O Bidirektionaler nicht isolierter I/O × 2 (Line 2, Line 5)
Stromversorgung USB 3.0 Stromversorgung
Leistungsaufnahme Typ. 1,6 W@5 VDC (USB 3,0 liefert Stromversorgung)
Mechanische Eigenschaften
Objektivanschluss — (keine Objektivfassung)
Abmessungen 32,5 mm × 32,5 mm × 1,6 mm (1,3″ × 1,3″ × 0,1″)
Gewicht ca. 10 g (0,02 lb.)
Betriebstemperatur 0 °C bis 50 °C (32 °F bis 122 °F)
Lagertemperatur -30 °C bis 70 °C (-22 °F bis 158 °F)
Luftfeuchtigkeit 20 % bis 80 % RH (ohne Kondensation)
Allgemeine Informationen
Client-Software MVS oder Drittanbieter-Software nach USB3 Vision-Protokoll
Betriebssysteme 32/64-Bit Windows XP/7/10, 32/64-Bit Linux und 64-Bit MacOS
Kompatibilität USB3 Vision, GenICam
Zertifizierungen CE, FCC, RoHS, KC

Zeichnung

HikRobot Platinenkamera MV-CB013-A0UM-B – Maßzeichnung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

GenICam, USB 3.0
Farbe/Mono

Mono
Auflösung

1,3 MP
Auflösung (H x B)

1280 × 1024
Sensortyp

CMOS, Globaler Verschluss
