Hikrobot MV-CT0MU0020G/NN/NN
Hikrobot MV-CT0MU0020G/NN/NN – Bild 2

Hikrobot MV-CT0MU0020G/NN/NN

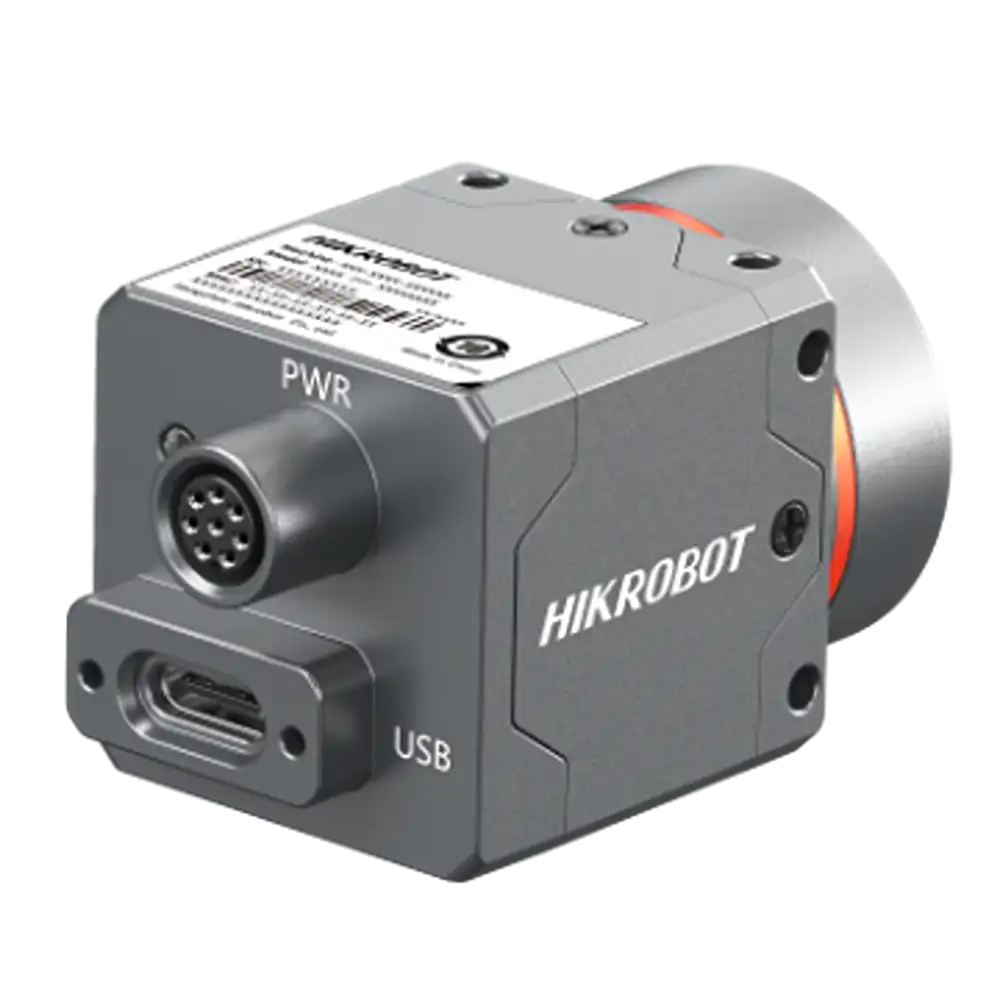

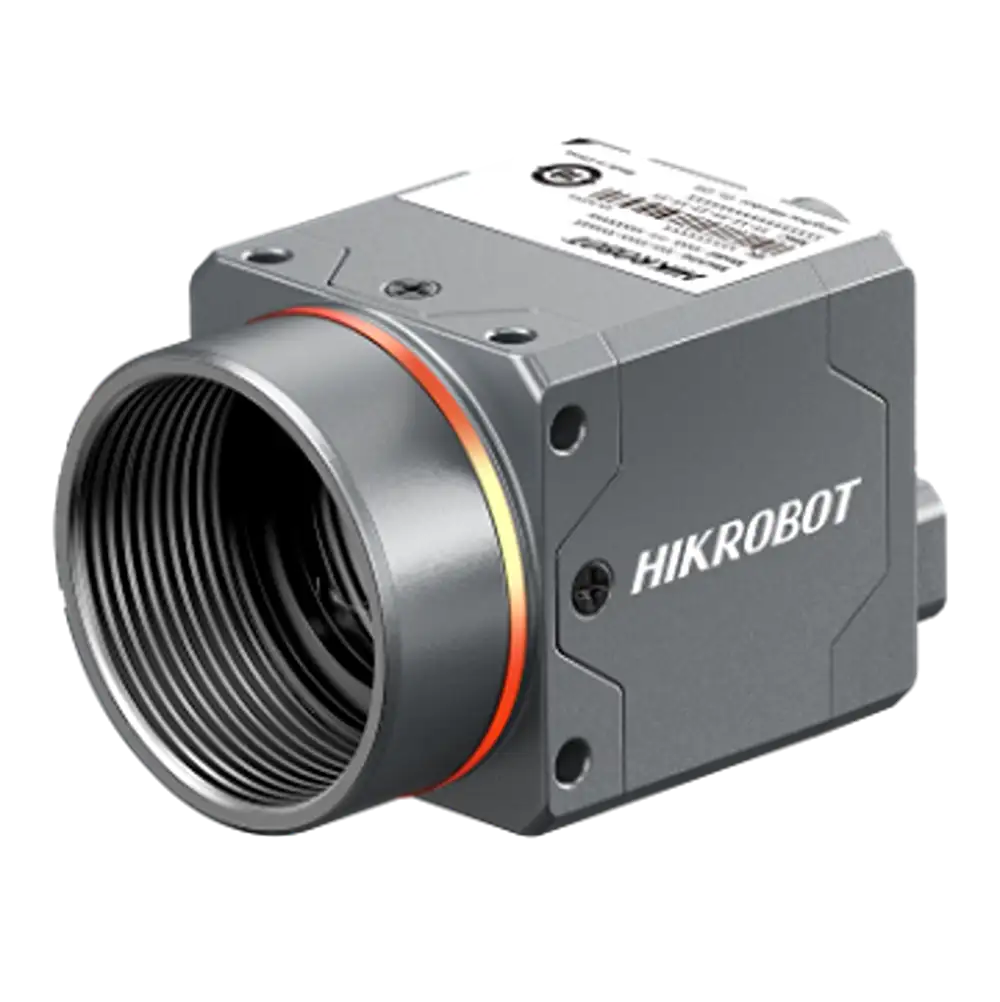

Die Hikrobot MV-CT0MU0020G/NN/NN ist eine 2 MP-Flächenkamera der 3. Generation mit USB 3.0-Schnittstelle in der BASE-Ausführung, als kompakte Einstiegslösung für Standard-Industrieanwendungen – für präzise Grauwerterkennung und hochauflösende Messaufgaben. Bei 1920 × 1080 erreicht die Kamera bis zu 180.1 fps. Der Stacked BSI CMOS-Sensor mit Global Shutter liefert bei einer Auflösung von 1920 × 1080 Pixeln hochpräzise Bilddaten für die industrielle Bildverarbeitung.

Die Hikrobot MV-CT0MU0020G/NN/NN ist eine leistungsstarke 2 MP-Flächenkamera der 3. Generation mit USB 3.0-Schnittstelle, Stacked BSI CMOS-Sensor und Global Shutter für präzise Bilderfassung auch bei bewegten Objekten. Die BASE-Version bietet alle wesentlichen Funktionen für Standard-Bildverarbeitungsaufgaben in kontrollierten Industrieumgebungen. Mit einem C-Mount-Objektivanschluss und dem 8-poligen M8-Steckverbinder ist sie einfach in bestehende Systeme zu integrieren.

Als Monochromkamera ist die Hikrobot MV-CT0MU0020G/NN/NN besonders geeignet für Anwendungen, bei denen Auflösung, Geschwindigkeit und Empfindlichkeit im Vordergrund stehen – etwa in der Präzisionsmessung, Texturprüfung oder Positionserkennung.

Über die USB 3.0-Schnittstelle (USB Type-C) werden Daten mit hoher Bandbreite übertragen. Die Kamera entspricht dem USB3 Vision-Standard und ist GenICam-kompatibel, was die Integration in bestehende Machine-Vision-Systeme vereinfacht.

Technische Daten

Modell Details
Modell
Produktmodell MV-CT0MU0020/G/NN/NN
Typ 2MP Area Scan Camera, 3rd Gen., USB3.0, Mono, BASE
Leistung
Sensortyp CMOS, Global Shutter
Sensormodell Stacked BSI
Pixelgröße 3.45 μm × 3.45 μm
Sensorgröße 1/2.53″
Auflösung 1624 × 1240
Max. Bildrate 180.1 fps @ 1624 × 1240 Mono 8
Dynamikbereich 68.5 dB
SNR 44 dB
Verstärkung 0 dB to 24 dB
Belichtungszeit 23 μs to 10 sec
Belichtungsmodus Aus/Einmalig/Dauerbetrieb, unterstützt Trigger Width und Trigger Controlled
Mono/Farbe Mono
Pixelformat Mono 8/10/10Packed/12/12Packed
Binning Unterstützt 1 × 1, 2 × 2, 4 × 4
Dezimierung Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften
Datenschnittstelle USB 3.0, compatible with USB 2.0
Datenschnittstellen-Typ Type-C interface
Steuerschnittstelle Nicht unterstützted
Digital I/O 8-poliger M8-A-Code-Stecker für Strom und I/O: optisch isolierter Eingang × 1 (Line 0), optisch isolierter Ausgang × 1 (Line 1), bidirektionales nicht-isoliertes I/O × 1 (Line 2).
Stromversorgung 9 VDC to 24 VDC, supports USB 3.0 power supply
Leistungsaufnahme BASE: Typ. 1.5 W @ 5 VDC
(USB 3.0 provides power supply)
Mechanisch
Objektivanschluss C-Mount
Abmessungen 29 mm × 29 mm × 30 mm (1.1″ × 1.1″ × 1.2″)
Gewicht Ca. 72 g (0.2 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperatur Betriebstemperatur: –30 °C to 60 °C (–22 °F to 140 °F)
Lagertemperatur: –30 °C to 80 °C (–22 °F to 176 °F)
Luftfeuchtigkeit 20% RH to 95% RH (keine Kondensation)
Allgemein
Client-Software MVS oder Software von Drittanbietern gemäß USB3 Vision-Protokoll
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11, 32/64-Bit Linux
Kompatibilität USB3 Vision, GenICam
Zertifizierung CE, RoHS, KC

Zeichnungen

Hikrobot MV-CT0MU0020G/NN/NN Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

GenICam, USB 3.0, USB3 Vision
Farbe/Mono

Mono
Auflösung

2 MP
Auflösung (H x B)

1920 × 1080
Sensortyp

Global Shutter, Stacked BSI CMOS
