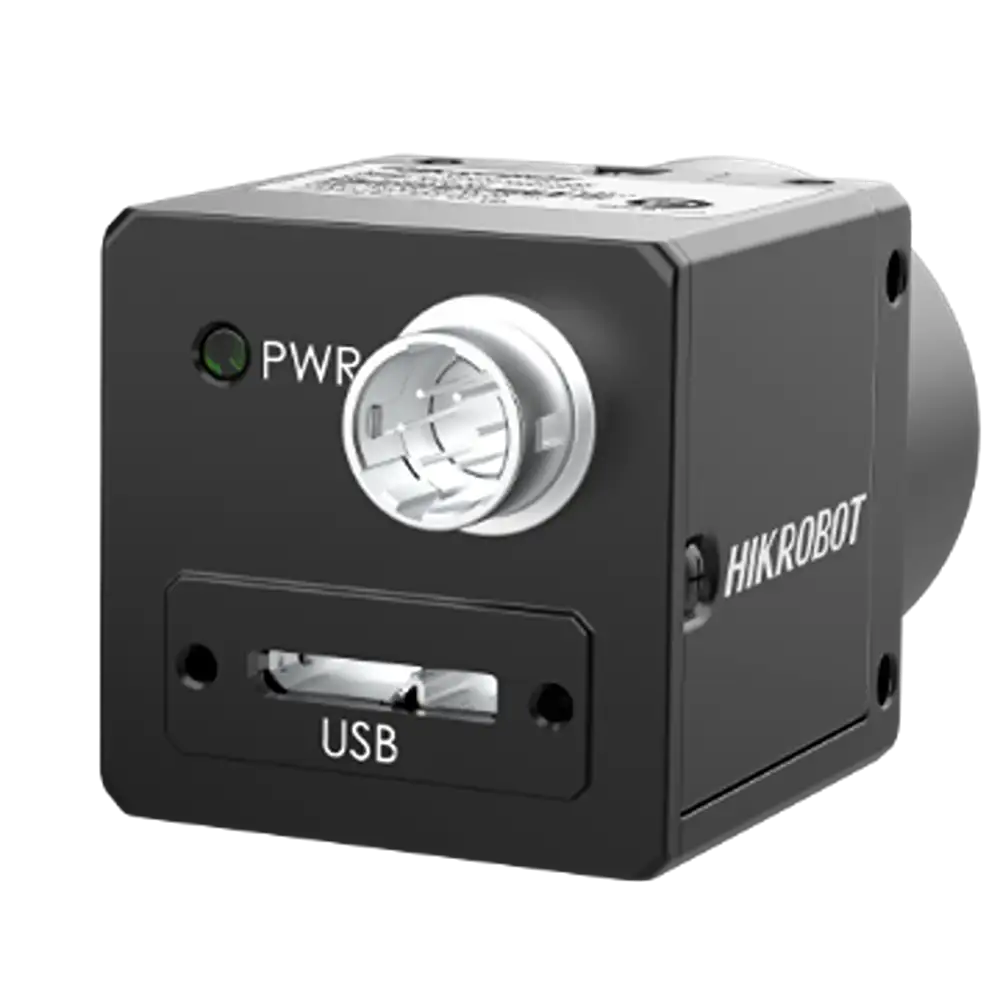

Hikrobot Flächenkamera MV-CS200-10UM

20 MP CMOS-Sensor, CMOS, Rolling Shutter (Sony® IMX183)
Auflösung: 5472 × 3648
Max. Bildrate: 19.2 fps @5472 × 3648 Mono 8
Pixelgröße: 2.4 μm × 2.4 μm
Schnittstelle: USB 3.0
Kompaktes Design mit reduziertem Stromverbrauch.
Vierseitige Befestigungsmöglichkeit für flexible Montage.
Provides high sensitivity, wide dynamic range, and low noise.
Kompatibel mit USB3 Vision Protokoll
Leistungsaufnahme: Typ. 2.3 W @ 5 VDC (USB3.0 provides power supply)
Abmessungen: 29 mm × 29 mm × 30 mm (1.1″ × 1.1″ × 1.2″)
Verfügbar als Monoversion

Die HikRobot Flächenkamera MV-CS200-10UM ist eine leistungsstarke 20 MP Monochromkamera der CS-Serie mit USB 3.0-Schnittstelle. Sie basiert auf dem Sony® IMX183 CMOS-Sensor (Rolling Shutter) und liefert bei einer Auflösung von 5472 × 3648 eine maximale Bildrate von 19.2 fps @5472 × 3648 Mono 8. Die CS-Serie der zweiten Generation überzeugt durch optimiertes Wärmemanagement, vierseitige Montagemöglichkeiten und integrierte Bildverarbeitungsalgorithmen für anspruchsvolle industrielle Bildverarbeitungsanwendungen.

Hauptmerkmale

Kompaktes Design mit reduziertem Stromverbrauch.
Vierseitige Befestigungsmöglichkeit für flexible Montage.
Provides high sensitivity, wide dynamic range, and low noise.
Kompatibel mit USB3 Vision Protokoll

Technische Spezifikationen

Sensor: CMOS, Rolling Shutter
Sensormodell: Sony® IMX183
Auflösung: 5472 × 3648
Max. Bildrate: 19.2 fps @5472 × 3648 Mono 8
Schnittstelle: USB 3.0
Bildtyp: Monochrom

Die MV-CS200-10UM ist kompatibel mit dem USB 3.0-Standard und der GenICam-Spezifikation. Sie unterstützt gängige Bildverarbeitungssoftware wie MVS sowie Drittanbieter-Tools. Dank ihrer kompakten Abmessungen und robusten Bauweise eignet sie sich ideal für Qualitätsprüfung, Messtechnik und weitere Anwendungen der maschinellen Bildverarbeitung.

Technische Daten

Modell
Produktmodell	MV-CS200-10UM
Typ	20 MP Flächenkamera, USB3.0, IMX183, 2nd Gen., Mono
Leistung
Sensortyp	CMOS, Rolling Shutter
Sensormodell	Sony® IMX183
Pixelgröße	2.4 μm × 2.4 μm
Sensorgröße	1″
Auflösung	5472 × 3648
Max. Bildrate	19.2 fps @5472 × 3648 Mono 8
Dynamikbereich	65.5 dB
SNR	41.5 dB
Verstärkung	0 dB bis 24 dB
Belichtungszeit	44 μs bis 0.83 sec
Belichtungsmodus	Aus/Einmal/Dauerbelichtung, supports Global Reset and Rolling
Mono/Farbe	Mono
Pixelformat	Mono 8/10/10Packed/12/12Packed
Binning	Unterstützt 1 × 1, 2 × 2, 4 × 4
Dezimierung	Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildumkehr	Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften
Datenschnittstelle	USB3.0, compatible with USB2.0
Digital I/O	6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1(Line 1), bi-directional non-isolated I/O × 1 (Line 2)
Stromversorgung	9 VDC bis 24 VDC, supports USB3.0 power supply
Leistungsaufnahme	Typ. 2.3 W @ 5 VDC (USB3.0 provides power supply)
Mechanisch
Objektivanschluss	C-Mount
Abmessungen	29 mm × 29 mm × 30 mm (1.1″ × 1.1″ × 1.2″)
Gewicht	Ca. 80 g (0,18 lb.)
Schutzart	IP40 (bei ordnungsgemäßer Objektivinstallation und Verdrahtung)
Temperaturbereich	Betriebstemperatur: –30 °C bis 60 °C (–22 °F bis 140 °F) Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
Luftfeuchtigkeit	20 % bis 95 % relative Luftfeuchtigkeit, keine Kondensation
Allgemein
Client-Software	MVS or third-party software meeting with USB3.0 Vision Protocol
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
Kompatibilität	USB3 Vision, GenlCam
Zertifizierungen	CE, RoHS, KC

Zeichnung

Zusätzliche Information

Hersteller	Hikrobot
Schnittstelle	USB3.0
Farbe/Mono	Mono
Auflösung	20 MP
Auflösung (H x B)	5472 × 3648
Sensortyp	CMOS
