HikRobot Flächenkamera MV-CH123-10UC

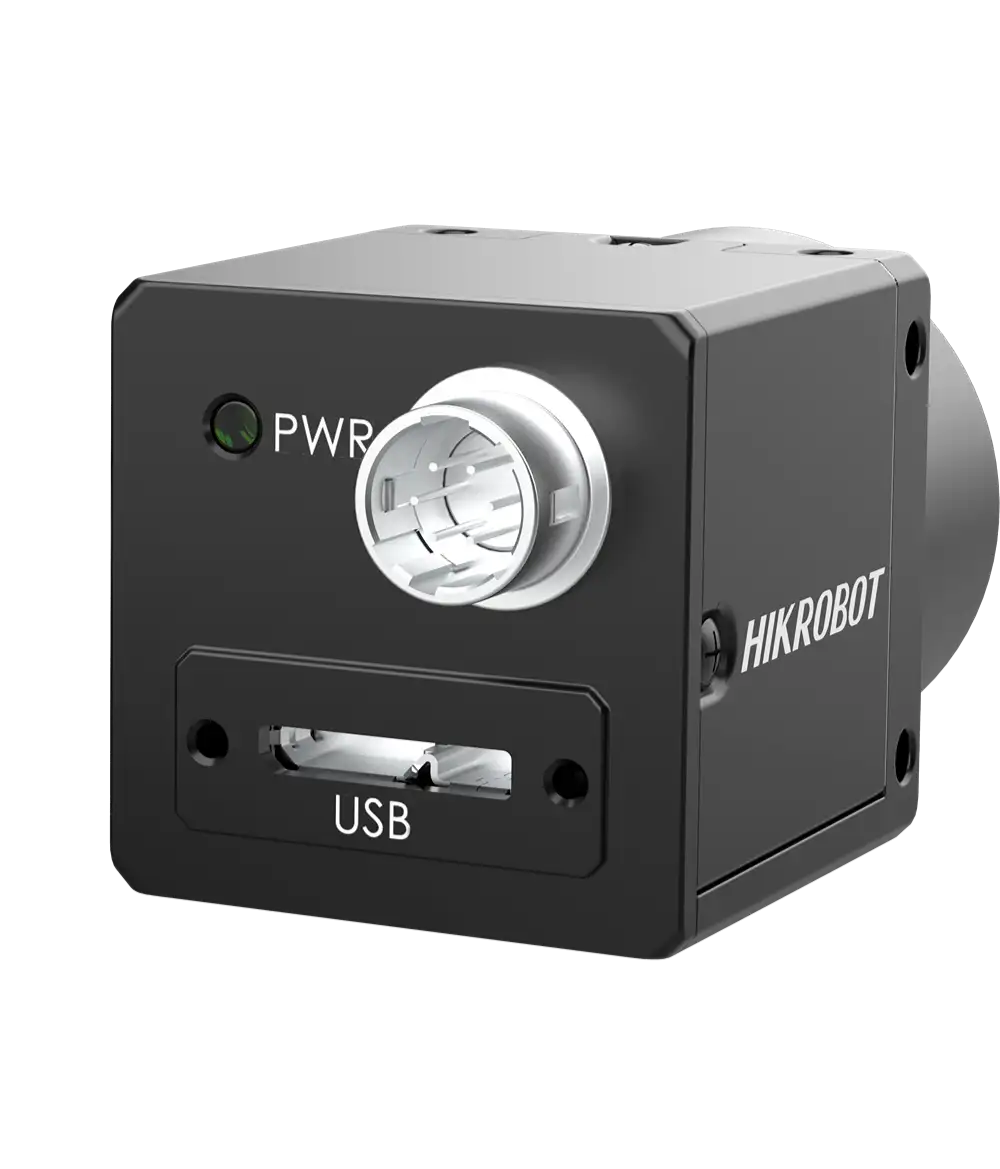

HikRobot Flächenkamera MV-CH123-10UC – Bild 2

HikRobot Flächenkamera MV-CH123-10UC

  • 12,3 MP USB 3.0 Flächenkamera
  • Supports LSC, sequencer, passive transfer function, etc.
  • Color camera supports interpolation, white balance, CCM, super palette, super bayer, etc.
  • Adopts brand new design and supports four-side installation.
  • Adopts compact design for small spatial installation.

Die HikRobot Flächenkamera MV-CH123-10UC ist eine hochauflösende 12,3 MP Farb-Industriekamera mit USB 3.0-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

  • Unterstützt LSC, sequencer, passive transfer function, etc.

  • Color camera unterstützt interpolation, white balance, CCM, super palette, super bayer, etc.

  • Adopts brand new design and unterstützt four-side installation.

  • Adopts compact design for small spatial installation.

  • Compatible with USB3 Vision Protocol, GenlCam Standard, and the third-party software based on these protocol and standard.

Technische Daten

Modell Produktmodell MV-CH123-10UC
Typ 12.3 MP Flächenkamera, USB 3.0, IMX545, Farbe
Leistung Sensortyp CMOS, Global Shutter
Sensormodell Sony® IMX545
Pixelgröße 2.74 μm × 2.74 μm
Sensorgröße 1/1.1″
Auflösung 4096 × 3000
Max. Bildrate 31.5 fps @ 4096 × 3000 Bayer RG 8
Dynamikbereich 69.4 dB
Signal-Rausch-Verhältnis (SNR) 39.4 dB
Verstärkung 0 dB bis 24 dB
Belichtungszeit UltraShort exposure mode: 1 μs bis 2 μs
Standard exposure mode: 3 μs bis 10 sec
Belichtungsmodus Aus / Einmal / Dauerbelichtung
Mono/Farbe Color
Pixelformat Mono 8/10/12,
Bayer RG 8/10/10Packed/12/12Packed,
YUV422Packed, YUV422_YUYV_Packed
RGB 8, BGR 8
Binning Supports 1 × 1, 2 × 2, 4 × 4
Dezimierung Supports 1 × 1, 2 × 2, 4 × 4
Bildumkehr Unterstützt horizontale und vertikale Bildumkehr
Elektrische Eigenschaften Datenschnittstelle USB 3.0, compatible with USB 2.0
Digital I/O 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Stromversorgung 9 VDC bis 24 VDC, supports USB 3.0 power supply
Leistungsaufnahme Typ. 2.3 W @ 5 VDC
(USB 3.0 provides power supply)
Mechanisch Objektivanschluss C-mount
Abmessungen 29 mm × 29 mm × 30 mm (1.1″ × 1.1″ × 1.2″)
Gewicht Approx. 80 g (0.2 lb.)
Schutzart IP40 (bei ordnungsgemäßer Objektivinstallation und Verkabelung)
Temperaturbereich Betriebstemperatur: –10 °C bis 50 °C (14 °F bis 122 °F)
Lagertemperatur: –30 °C bis 70 °C (–22 °F bis 158 °F)
Luftfeuchtigkeit 20% RH bis 95% RH (no condensation)
Allgemein Client-Software MVS or third-party software meeting with USB3 Vision Protocol
Betriebssystem 32/64-Bit Windows 7/10, 64-Bit Windows 11, and 32/64-bit Linux
Kompatibilität USB3 Vision, GenICam
Zertifizierungen CE, RoHS, KC

Zeichnung

HikRobot Flächenkamera MV-CH123-10UC Abmessung

Zusätzliche Information

Hersteller

Hikrobot
Schnittstelle

USB 3.0
Farbe/Mono

Farbe
Auflösung

12, 3 MP
Auflösung (H x B)

4096 × 3000
Sensortyp

CMOS
Sensormodell

Sony® IMX545
Framerate

31.5 fps
